Cảm Biến Xung Là Gì? Tín Hiệu Xung Và Ứng Dụng Thực Tế

Mục Lục

⚙️ Cảm Biến Xung Là Gì?

🔹 Định Nghĩa Ngắn Gọn

Cảm Biến Xung Là Gì? Cảm biến xung là loại cảm biến phát ra tín hiệu dạng xung (bật/tắt, 0/1) mỗi khi phát hiện một sự kiện, vị trí hoặc chuyển động. Tín hiệu đầu ra của nó là dạng số (digital) – thường là một chuỗi các xung điện có tần suất thay đổi theo thông số cần đo.

📌 Ví dụ: cảm biến tốc độ phát ra số lượng xung tương ứng với số vòng quay của trục.

🔹 Phân Biệt Với Cảm Biến Analog

Tiêu chí	Cảm biến xung (digital)	Cảm biến analog
Tín hiệu đầu ra	Dạng xung (0 hoặc 1)	Dạng liên tục (điện áp/dòng)
Độ phân giải	Giới hạn theo số lượng xung	Mượt và chi tiết
Xử lý tín hiệu	Dễ giao tiếp với vi điều khiển	Cần bộ chuyển đổi ADC

🔹 Vai Trò Trong Hệ Thống Đo Lường – Điều Khiển

📏 Đo lường: Dùng để đo tốc độ quay, khoảng cách, vị trí (như encoder trong động cơ, cảm biến từ đo tốc độ bánh xe…)
🔧 Điều khiển: Làm đầu vào cho PLC, vi điều khiển, giúp ra quyết định chính xác theo từng sự kiện
📊 Giám sát hệ thống: Đếm số lượng sản phẩm, phát hiện lỗi chuyển động, xác định vị trí giới hạn…

⚡ Tín Hiệu Xung Là Gì?

🔹 Khái Niệm Tín Hiệu Xung (Digital Pulse)

Tín hiệu xung là loại tín hiệu dạng số (digital) có hai trạng thái: mức cao (1) và mức thấp (0). Tín hiệu này không liên tục như analog mà chuyển đổi rõ ràng giữa hai giá trị trong một khoảng thời gian nhất định.

📌 Tín hiệu xung được dùng để truyền thông tin, điều khiển, hoặc đếm sự kiện trong các hệ thống điện tử.

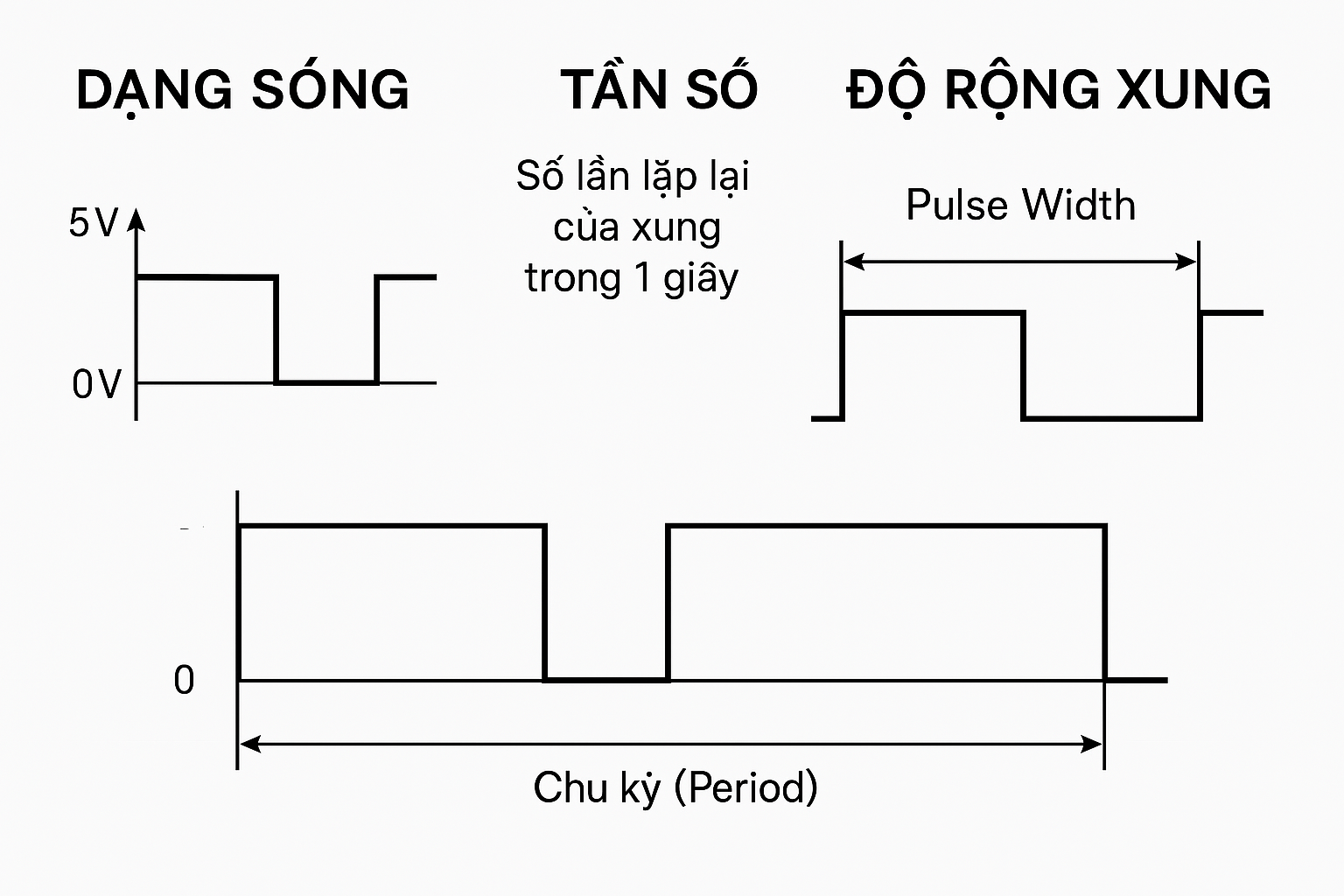

🔹 Dạng Sóng, Tần Số & Độ Rộng Xung

Dạng sóng: Hình chữ nhật (vuông), dao động giữa 0V và một mức điện áp cao (ví dụ: 5V)
Tần số (Hz): Số lần lặp lại của xung trong 1 giây
Độ rộng xung (Pulse Width): Khoảng thời gian tín hiệu ở mức cao
Chu kỳ (Period): Tổng thời gian của một xung (cao + thấp)

🖼️ Ví dụ minh họa:

🔹 Ứng Dụng Của Tín Hiệu Xung Trong Kỹ Thuật Điện Tử

⏱️ Tạo đồng hồ thời gian (Clock signal) cho vi điều khiển, CPU
📦 Đếm sản phẩm trên băng chuyền (từ cảm biến xung)
🔄 Điều khiển động cơ bước, servo bằng xung định hướng
🎛️ Điều chế xung PWM (Pulse Width Modulation) để điều khiển tốc độ quạt, đèn LED, nhiệt độ, v.v.
📡 Truyền dữ liệu số trong hệ thống nhúng và giao tiếp vi mạch

📌 Kết luận:

Tín hiệu analog mô tả chi tiết và gần với thế giới thực.
Tín hiệu xung (digital) là nền tảng của công nghệ hiện đại và tự động hóa.
👉 Việc chuyển đổi linh hoạt giữa hai loại tín hiệu là điều cần thiết trong thiết kế và vận hành hệ thống điện tử hiện đại.

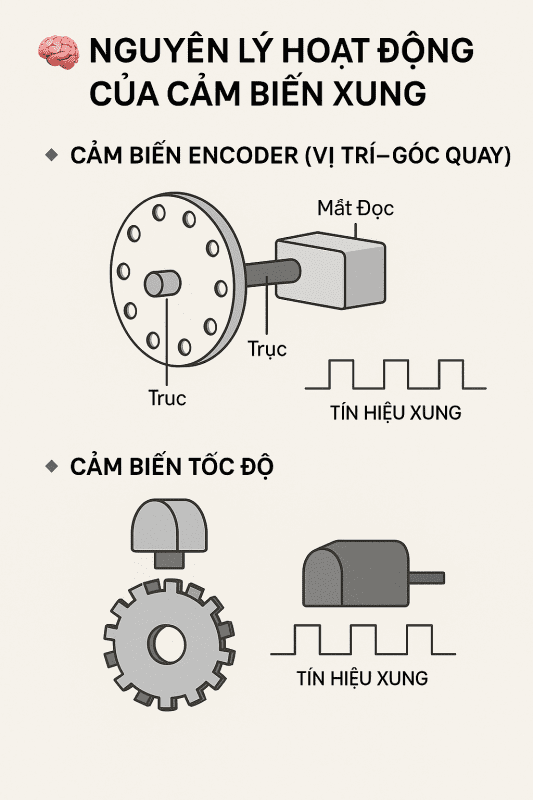

🧠 Nguyên Lý Hoạt Động Của Cảm Biến Xung Là Gì?

🔹 Cảm Biến Encoder (Vị Trí – Góc Quay)

✅ Cách tạo tín hiệu xung:
Cảm biến encoder sử dụng một đĩa quay có các khe hở hoặc vạch mã. Khi đĩa quay, một mắt đọc (quang học hoặc từ) sẽ phát hiện sự thay đổi giữa vùng có khe và không khe, từ đó tạo ra các xung điện tương ứng với góc quay.

📌 Mỗi xung → tương ứng một góc quay cụ thể
📌 Tốc độ phát xung → tốc độ quay

🔁 Phân biệt hai loại encoder:

Loại encoder	Đặc điểm chính
Tăng dần (Incremental)	Phát ra xung đều đặn theo từng góc quay. Không biết vị trí tuyệt đối ban đầu
Tuyệt đối (Absolute)	Mỗi vị trí góc có mã số duy nhất. Biết vị trí ngay cả khi mất điện

🛠️ Ứng dụng: Đo góc quay trục động cơ, xác định vị trí băng chuyền, tự động hóa máy CNC…

🔹 Cảm Biến Tốc Độ (Speed Sensor)

✅ Nguyên lý hoạt động:
Dựa vào vòng quay trục hoặc bánh xe, cảm biến phát hiện mỗi lần quay và tạo ra xung điện. Số lượng xung trong một khoảng thời gian nhất định → tính được tốc độ.

📌 Các loại cảm biến phổ biến:

Cảm biến Hall: Dùng hiệu ứng Hall để phát hiện từ trường thay đổi khi có chuyển động
Cảm biến từ (magnetic pickup): Phát hiện kim loại di chuyển gần đầu cảm biến → tạo xung

🛠️ Ứng dụng: Đo tốc độ quay động cơ, bánh xe xe máy, máy móc công nghiệp, hộp số ô tô…

🤖 Ứng Dụng Của Cảm Biến Sử Dụng Tín Hiệu Xung

🔹 Hệ Thống Truyền Động – Động Cơ

Cảm biến xung (như encoder) được tích hợp vào động cơ để:

Giám sát vị trí trục
Điều chỉnh tốc độ quay
Phản hồi nhanh trong hệ thống điều khiển vòng kín (closed-loop)

✅ Giúp tăng độ chính xác và hiệu suất hoạt động của máy móc.

🔹 Máy CNC, Robot, Băng Tải

Trong các hệ thống tự động hóa như:

Máy CNC: Xác định vị trí trục X, Y, Z
Robot công nghiệp: Điều khiển khớp và tay gắp theo từng bước
Băng tải: Đếm sản phẩm, đo khoảng cách di chuyển

📌 Tín hiệu xung giúp điều khiển chính xác và thời gian thực.

🔹 Thiết Bị Đo Tốc Độ, Vị Trí

Cảm biến xung dùng để:

Đo tốc độ vòng quay của bánh xe, trục máy
Tính khoảng cách dựa trên số vòng quay
Xác định vị trí góc trong hệ thống quay

💡 Ứng dụng phổ biến trong: đồng hồ tốc độ ô tô, máy đóng gói, máy in công nghiệp…

✅ Ưu Điểm Khi Dùng Cảm Biến Tín Hiệu Xung

🔹 Tín Hiệu Rõ Ràng – Chống Nhiễu Tốt

Tín hiệu xung có biên độ rõ ràng (0 hoặc 1), giúp dễ dàng nhận biết trạng thái.
Ít bị ảnh hưởng bởi nhiễu điện từ so với tín hiệu analog.
Đảm bảo độ chính xác và ổn định trong môi trường công nghiệp nhiều nhiễu.

🔹 Dễ Kết Nối Với Bộ Điều Khiển Số (PLC, Vi Điều Khiển)

Các bộ điều khiển như PLC, Arduino, STM32… thường thiết kế để nhận tín hiệu digital.
Cảm biến tín hiệu xung không cần xử lý tín hiệu phức tạp như analog → giảm chi phí phần cứng và lập trình.
Phù hợp cho các hệ thống tự động hóa, điều khiển logic, đo lường thời gian thực.

📌 Tổng kết:
Cảm biến dùng tín hiệu xung không chỉ dễ tích hợp mà còn nâng cao độ tin cậy trong vận hành thực tế, đặc biệt trong môi trường công nghiệp và tự động hóa.

Dưới đây là phần “So Sánh Cảm Biến Xung Và Analog” với bảng trình bày dễ nhìn, dễ hiểu:

📊 So Sánh Cảm Biến Xung Và Analog

Tiêu chí	Cảm Biến Tín Hiệu Xung (Digital)	Cảm Biến Tín Hiệu Analog
Tín hiệu đầu ra	Xung (0/1), dạng vuông	Liên tục, dạng sóng sin hoặc điện áp thay đổi
Khả năng chống nhiễu	Rất tốt	Kém hơn, dễ bị nhiễu
Độ chính xác đo lường	Cao trong phạm vi đếm xung và tốc độ	Phụ thuộc độ phân giải và chất lượng tín hiệu
Dễ kết nối với PLC/MCU	Dễ dàng, tương thích tốt	Cần mạch chuyển đổi ADC
Ứng dụng	CNC, robot, đo tốc độ, điều khiển chính xác	Đo nhiệt độ, áp suất, ánh sáng…
Giá thành	Thường cao hơn	Thường rẻ hơn
Xử lý tín hiệu	Đơn giản, dễ lập trình	Phức tạp hơn, cần xử lý nhiễu

📌 Kết luận:
Tùy thuộc vào yêu cầu hệ thống (chính xác, ổn định hay đo lường liên tục), bạn có thể chọn loại cảm biến phù hợp.
Cảm biến xung thích hợp cho tự động hóa, điều khiển chính xác, còn cảm biến analog phù hợp cho đo lường môi trường và biến đổi vật lý liên tục.

🧩 Kết Luận

🔹 Cảm Biến Xung – Công Cụ Không Thể Thiếu Trong Tự Động Hóa

Cảm biến sử dụng tín hiệu xung (digital) đóng vai trò trung tâm trong việc đo lường và điều khiển tốc độ, vị trí, và chuyển động.
Chúng giúp đảm bảo độ chính xác cao, tốc độ phản hồi nhanh, và tương thích tốt với hệ thống điều khiển số như PLC, vi điều khiển, máy tính công nghiệp…

🔹 Nên Chọn Cảm Biến Nào Cho Phù Hợp?

✅ Chọn cảm biến xung nếu bạn cần:

Đo tốc độ, đếm vòng quay, điều khiển vị trí
Sử dụng trong hệ thống điều khiển số (PLC, vi điều khiển, robot…)
Tín hiệu ổn định, dễ xử lý, chống nhiễu tốt

✅ Chọn cảm biến analog nếu bạn cần:

Đo các đại lượng thay đổi liên tục như nhiệt độ, ánh sáng, độ ẩm…
Có mạch ADC để xử lý tín hiệu analog
Chi phí thấp, yêu cầu không quá cao về độ chính xác tức thời

📌 Lời khuyên:
Khi thiết kế hệ thống điều khiển, hãy cân nhắc rõ mục đích sử dụng, môi trường làm việc, và thiết bị điều khiển đang dùng để lựa chọn cảm biến tối ưu nhất.

📘 Gợi Ý Đọc Thêm

Để tiếp tục mở rộng kiến thức, bạn có thể tham khảo các bài viết sau:

🔗 Tín hiệu tương tự là gì?
Hiểu rõ hơn về loại tín hiệu thay đổi liên tục và sự khác biệt với tín hiệu xung.
🔗 Tín hiệu xung là gì?
Kiến Thức Cơ Bản Dành Cho Người Mới Bắt Đầu.
🔗 Tín hiệu PWM Là Gì? Nguyên Lý Hoạt Động & Ứng Dụng PWM Trong Thực Tế.
Đi sâu vào cơ chế PWM, cách tạo và ứng dụng nâng cao.
