Chỉnh lưu tín hiệu

Chỉnh lưu tín hiệu

1. Khái Niệm Chỉnh Lưu Tín Hiệu

Chỉnh lưu tín hiệu là quá trình chuyển đổi tín hiệu xoay chiều (AC) thành tín hiệu một chiều (DC). Quá trình này được thực hiện bằng các mạch điện tử sử dụng các linh kiện bán dẫn như điốt, giúp chỉ cho dòng điện đi theo một chiều, loại bỏ các phần âm của tín hiệu xoay chiều và biến đổi thành tín hiệu dương liên tục.

Trong nhiều ứng dụng, đặc biệt là trong các hệ thống điện tử và nguồn cấp điện, việc chuyển đổi tín hiệu AC thành DC là cần thiết để cung cấp nguồn điện ổn định cho các thiết bị hoạt động dựa trên dòng điện một chiều.

2. Nguyên Lý Hoạt Động Của Quá Trình Chỉnh Lưu

Quá trình chỉnh lưu tín hiệu được thực hiện thông qua hai loại mạch phổ biến:

  • Chỉnh lưu nửa sóng: Chỉ sử dụng một nửa chu kỳ dương của tín hiệu AC, trong khi bỏ qua phần chu kỳ âm. Kết quả là tín hiệu DC vẫn có nhiều khoảng gián đoạn, gây ra dao động lớn trong điện áp.
  • Chỉnh lưu toàn sóng: Sử dụng cả chu kỳ dương và chu kỳ âm của tín hiệu AC. Phần âm được đảo chiều để tạo ra một tín hiệu dương liên tục. Điều này giúp tạo ra một tín hiệu DC mượt mà hơn với ít gợn sóng hơn so với chỉnh lưu nửa sóng.

3. Mạch Chỉnh Lưu Phổ Biến

Có hai loại mạch chỉnh lưu tín hiệu phổ biến trong các ứng dụng điện tử:

  • Mạch chỉnh lưu cầu (Bridge Rectifier): Sử dụng bốn điốt sắp xếp thành một cầu chỉnh lưu, giúp chuyển đổi cả hai nửa chu kỳ của tín hiệu AC thành tín hiệu DC. Đây là loại mạch chỉnh lưu toàn sóng, cho hiệu suất cao hơn và tín hiệu DC ổn định hơn.
  • Mạch chỉnh lưu nửa sóng: Sử dụng một điốt duy nhất để chỉ cho phép dòng điện đi qua trong nửa chu kỳ dương, bỏ qua nửa chu kỳ âm.

4. Ứng Dụng Của Chỉnh Lưu Tín Hiệu

Chỉnh lưu tín hiệu đóng vai trò quan trọng trong nhiều lĩnh vực, đặc biệt là trong việc cung cấp năng lượng và tín hiệu điều khiển:

  • Nguồn điện AC-DC: Chỉnh lưu tín hiệu là quá trình cơ bản trong việc chuyển đổi nguồn điện xoay chiều từ lưới điện thành dòng điện một chiều cho các thiết bị điện tử như máy tính, điện thoại di động, và tivi.
  • Tín hiệu cảm biến: Trong các hệ thống cảm biến, tín hiệu AC được chỉnh lưu để thu nhận thông tin về biến đổi vật lý như nhiệt độ, áp suất, và ánh sáng, sau đó chuyển đổi thành tín hiệu điện DC để xử lý và hiển thị.
  • Mạch điều khiển và khuếch đại tín hiệu: Các mạch chỉnh lưu cũng được sử dụng để chuẩn hóa các tín hiệu AC trong các hệ thống điều khiển tự động, giúp ổn định tín hiệu đầu ra cho các bộ vi xử lý.

5. Ưu Điểm Và Hạn Chế Của Chỉnh Lưu Tín Hiệu

Ưu Điểm:

  • Tạo ra dòng điện một chiều ổn định: Giúp cung cấp nguồn điện DC ổn định cho các thiết bị điện tử và hệ thống điều khiển.
  • Dễ thiết kế và triển khai: Các mạch chỉnh lưu đơn giản và linh hoạt, dễ dàng tích hợp vào các hệ thống điện tử.

Hạn Chế:

  • Gợn sóng trong tín hiệu DC: Quá trình chỉnh lưu vẫn tạo ra một lượng gợn sóng trong tín hiệu DC, đặc biệt là với mạch chỉnh lưu nửa sóng.
  • Hiệu suất thấp ở chỉnh lưu nửa sóng: Chỉ sử dụng nửa chu kỳ dương của tín hiệu AC, gây lãng phí năng lượng và hiệu suất thấp hơn so với chỉnh lưu toàn sóng.

6. Kết Luận

Chỉnh lưu tín hiệu là một quá trình quan trọng trong ngành điện tử, giúp chuyển đổi tín hiệu xoay chiều thành tín hiệu một chiều, đảm bảo nguồn điện ổn định cho các thiết bị và hệ thống điện tử. Các loại mạch chỉnh lưu như chỉnh lưu nửa sóng và chỉnh lưu toàn sóng đóng vai trò quan trọng trong việc cải thiện hiệu suất, giảm thiểu gợn sóng và cung cấp nguồn điện chất lượng cho các ứng dụng công nghiệp và dân dụng.


Một ứng dụng quan trọng của điốt tiếp giáp là chỉnh lưu tín hiệu.

Có hai loại bộ chỉnh lưu tín hiệu là nửa sóng và toàn sóng.

Trước tiên chúng ta hãy xem xét bộ chỉnh lưu nửa sóng lý tưởng. Đó là mạch có hàm truyền vO = f (vS ):

image 58

Khá đơn giản! Khi đầu vào âm thì đầu ra bằng 0, trong khi khi đầu vào dương thì đầu ra giống như đầu vào.

Trả lời: Để biết tại sao bộ chỉnh lưu nửa sóng lại hữu ích, hãy xem xét trường hợp điển hình trong đó điện áp nguồn đầu vào là tín hiệu hình sin có tần số ω và cường độ cực đại A:
image 59

Do đó, đầu ra của bộ chỉnh lưu nửa sóng trong ví dụ này là:

image 60

Trả lời: Mặc dù có vẻ như bộ chỉnh lưu của chúng tôi có ít tác dụng hữu ích đối với tín hiệu đầu vào vS(t), nhưng trên thực tế, sự khác biệt giữa vS(t) đầu vào và vO(t) đầu ra vừa quan trọng vừa sâu sắc.

Để xem cách thực hiện, trước tiên hãy xem xét thành phần DC (tức là giá trị trung bình theo thời gian) của sóng hình sin đầu vào:

image 61

Do đó, (như bạn có thể đã biết) thành phần DC của sóng hình sin bằng 0—sóng hình sin là tín hiệu AC!

Bây giờ, hãy đối chiếu điều này với đầu ra vO(t) của bộ chỉnh lưu nửa sóng của chúng tôi. Thành phần DC của đầu ra là:

image 62

Không giống như đầu vào, đầu ra có thành phần DC khác 0 (dương) (VO = A/π )!

image 63

Trả lời: Hãy nhớ lại rằng hệ thống phân phối điện mà chúng tôi sử dụng là hệ thống AC. Điện áp nguồn vS(t) mà chúng ta nhận được khi cắm “dây nguồn” vào ổ cắm trên tường là sóng hình sin 50 Hz—một nguồn có thành phần DC bằng 0!

Vấn đề ở đây là hầu hết các thiết bị và hệ thống điện tử, chẳng hạn như TV, dàn âm thanh nổi, máy tính, v.v., đều yêu cầu (các) điện áp DC để hoạt động!

Trả lời: Đó là lý do tại sao bộ chỉnh lưu nửa sóng lại quan trọng đến vậy! Nó lấy nguồn AC không có thành phần DC và tạo tín hiệu có cả thành phần DC và AC.

Sau đó, chúng ta có thể chuyển đầu ra của bộ chỉnh lưu nửa sóng qua bộ lọc thông thấp, bộ lọc này triệt tiêu thành phần AC nhưng cho phép giá trị DC (VO = A/π) đi qua. Sau đó, chúng tôi điều chỉnh đầu ra này và tạo thành một nguồn điện áp DC hữu ích—một nguồn phù hợp để cấp nguồn cho hệ thống điện tử của chúng tôi!

image 64

Trả lời: Một bộ chỉnh lưu nửa sóng lý tưởng có thể được “chế tạo” nếu chúng ta sử dụng một diode lý tưởng.

image 65

Nếu làm theo các bước phân tích hàm truyền mà chúng ta đã nghiên cứu trước đó thì chúng ta sẽ thấy rằng mạch này thực sự là một bộ chỉnh lưu nửa sóng lý tưởng!

image 66

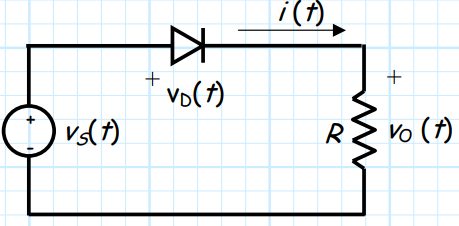

Tất nhiên, vì điốt lý tưởng không tồn tại nên chúng ta phải sử dụng điốt tiếp nối:

image 67

Trả lời: Đúng! Đó là một ví dụ trong đó chúng tôi xác định hàm truyền mạch điốt nối. Hãy nhớ lại rằng kết quả là:

image 68

Lưu ý rằng kết quả này hơi khác so với kết quả của bộ chỉnh lưu nửa sóng lý tưởng! Sự sụt giảm 0,7 V trên diode tiếp giáp gây ra sự “dịch chuyển” theo chiều ngang của hàm truyền so với trường hợp lý tưởng.

Trả lời: Khó đấy! Mặc dù hàm truyền không hoàn toàn lý tưởng nhưng nó hoạt động đủ tốt để đạt được mục tiêu chỉnh lưu tín hiệu—nó lấy đầu vào không có thành phần DC và tạo ra đầu ra có thành phần DC đáng kể!

Lưu ý “quy tắc” của hàm truyền bây giờ là gì:

  1. Khi đầu vào lớn hơn 0,7 V thì điện áp đầu ra bằng điện áp đầu vào trừ 0,7 V.
  2. Khi đầu vào nhỏ hơn 0,7 V, điện áp đầu ra bằng 0.

Vì vậy, hãy xem xét lại trường hợp nguồn điện áp có dạng hình sin (giống như nguồn từ “ổ cắm trên tường”!):

image 69

Do đó, đầu ra của bộ chỉnh lưu nửa sóng điốt nối của chúng tôi sẽ là:

image 70

Mặc dù đầu ra được dịch chuyển xuống 0,7 V (lưu ý trong biểu đồ trên là quá phóng đại, thường là A >>0,7V), nhưng rõ ràng là tín hiệu đầu ra vO(t), không giống như tín hiệu đầu vào vS(t), có thành phần DC khác 0 (dương).

Do độ dịch chuyển 0,7 V nên thành phần DC này nhỏ hơn một chút so với trường hợp lý tưởng. Trên thực tế, chúng tôi thấy rằng nếu A>>0,7, thành phần DC này xấp xỉ:

image 71

Nói cách khác, chỉ thấp hơn mức lý tưởng 350 mV!

Trả lời: Gần như quên! Hãy xem xét hàm truyền của bộ chỉnh lưu toàn sóng lý tưởng:

image 72
image 73

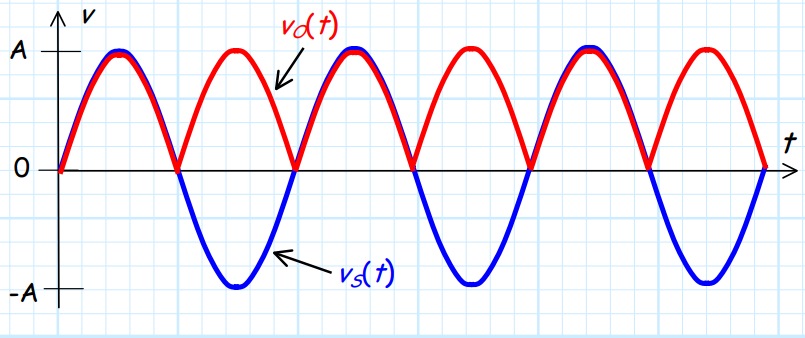

Nếu bộ chỉnh lưu nửa sóng lý tưởng tạo ra đầu vào âm bằng 0 thì bộ chỉnh lưu toàn sóng lý tưởng tạo ra đầu vào âm—dương! Ví dụ: nếu chúng ta xem xét lại đầu vào hình sin, chúng ta sẽ thấy rằng đầu ra sẽ là:

image 74

Kết quả là tín hiệu đầu ra sẽ có thành phần DC gấp đôi so với bộ chỉnh lưu nửa sóng lý tưởng!

image 75
image 76

Trả lời: Mặc dù chúng ta không thể chế tạo bộ chỉnh lưu toàn sóng lý tưởng bằng điốt tiếp giáp, nhưng chúng ta có thể chế tạo bộ chỉnh lưu toàn sóng rất gần với lý tưởng với điốt tiếp giáp!
