Con số trên vòng bi được quy ước như thế nào?

Giới Thiệu con số trên vòng bi được quy ước như thế nào

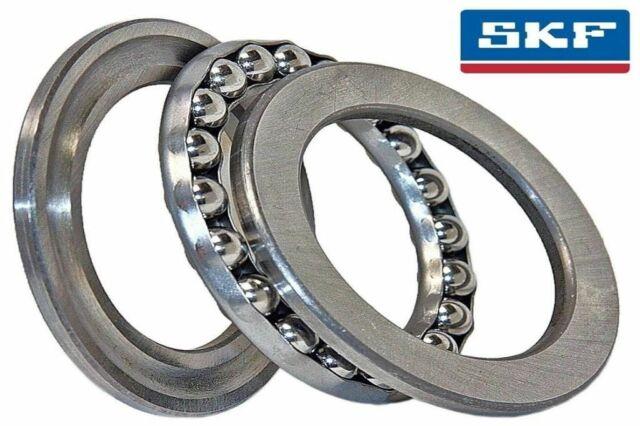

Vòng Bi và Tầm Quan Trọng Của Chúng Trong Các Thiết Bị Cơ Khí

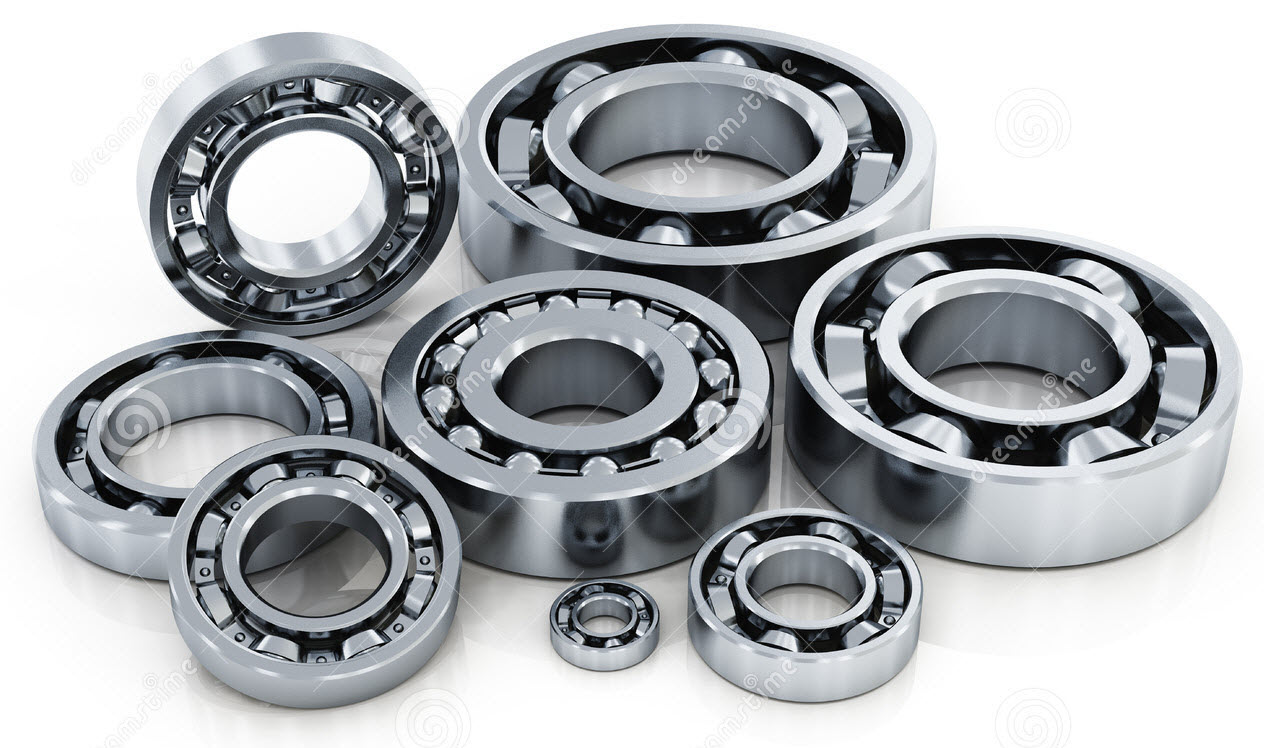

Vòng bi, còn gọi là bạc đạn, là một bộ phận quan trọng trong các thiết bị cơ khí, giúp giảm ma sát giữa các bộ phận quay và cố định, từ đó tăng tuổi thọ và hiệu suất của máy móc. Chúng được sử dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất ô tô, máy móc công nghiệp đến thiết bị gia dụng, đảm bảo cho các thiết bị hoạt động một cách mượt mà và hiệu quả.

Mục Đích Của Bài Viết

Bài viết này nhằm giải thích ý nghĩa của các con số trên vòng bi, giúp người dùng có thể hiểu rõ hơn về các thông số kỹ thuật của vòng bi và lựa chọn được loại vòng bi phù hợp nhất cho nhu cầu sử dụng của mình.

Mã Số Cơ Bản (Basic Code)

Loại Vòng Bi

Các con số đầu tiên trong mã số cơ bản của vòng bi thể hiện loại vòng bi. Dưới đây là giải thích cho các số từ 0 đến 7:

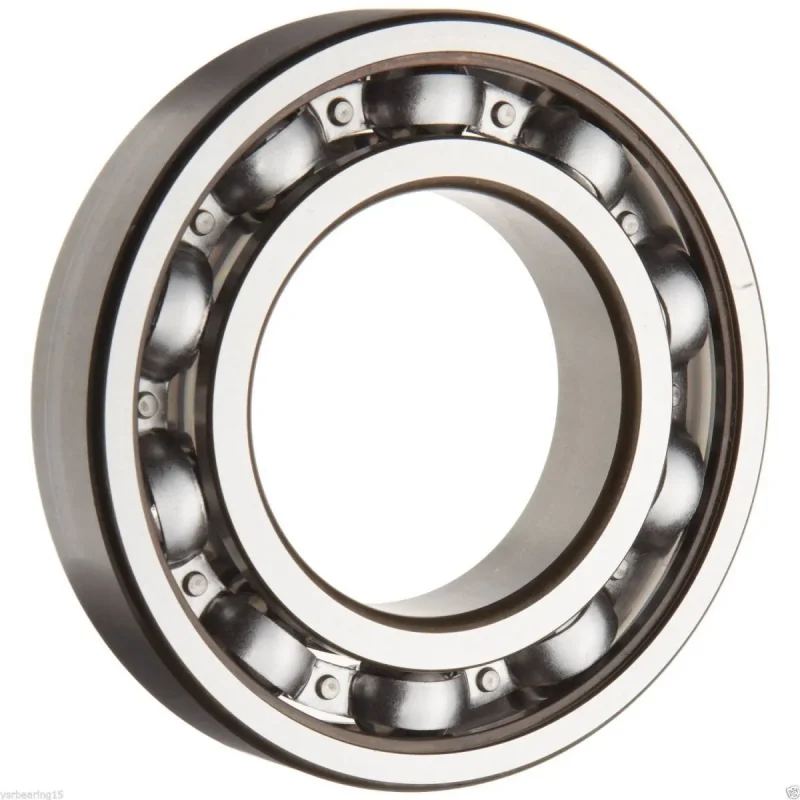

• 0: Vòng bi cầu đỡ một dãy (Single-row deep groove ball bearings)

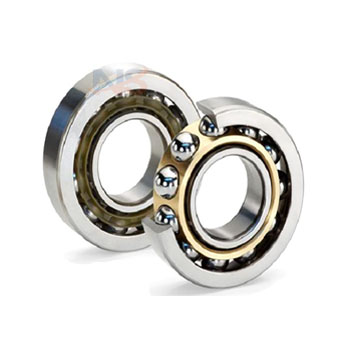

• 1: Vòng bi cầu tiếp xúc góc (Angular contact ball bearings)
• 2: Vòng bi đũa (Cylindrical roller bearings)
• 3: Vòng bi côn (Tapered roller bearings)
• 4: Vòng bi tự lựa (Spherical roller bearings)
• 5: Vòng bi kim (Needle roller bearings)
• 6: Vòng bi cầu đỡ một dãy (Single-row deep groove ball bearings) – giống số 0 nhưng thường có tính năng cải tiến
• 7: Vòng bi cầu tiếp xúc góc hai dãy (Double-row angular contact ball bearings)

Ví dụ Minh Họa Từng Loại Vòng Bi:

1. 0: Vòng bi cầu đỡ một dãy – 6000
2. 1: Vòng bi cầu tiếp xúc góc – 7200
3. 2: Vòng bi đũa – NU2200
4. 3: Vòng bi côn – 3200
5. 4: Vòng bi tự lựa – 22200
6. 5: Vòng bi kim – NK20/16
7. 6: Vòng bi cầu đỡ một dãy (cải tiến) – 6200
8. 7: Vòng bi cầu tiếp xúc góc hai dãy – 7300

Dòng Chịu Tải

Số thứ hai trong mã số vòng bi chỉ dòng chịu tải của vòng bi. Các số từ 0 đến 3 thể hiện khả năng chịu tải khác nhau:

• 0: Dòng nhẹ (Light series)
• 1: Dòng trung bình (Medium series)
• 2: Dòng nặng (Heavy series)
• 3: Dòng rất nặng (Extra heavy series)

Ví dụ về Sự Khác Biệt Giữa Các Dòng Chịu Tải Khác Nhau:

1. 6000: Vòng bi cầu đỡ một dãy, dòng nhẹ.
2. 6200: Vòng bi cầu đỡ một dãy, dòng trung bình.
3. 6300: Vòng bi cầu đỡ một dãy, dòng nặng.
4. 6400: Vòng bi cầu đỡ một dãy, dòng rất nặng.

Đường Kính Trong

Hai số cuối cùng của mã số vòng bi thể hiện đường kính trong của vòng bi, được tính bằng cách nhân hai số này với 5.

Ví dụ Cụ Thể Cho Cách Tính Này:

6410: Đường kính trong là 10 x 5 = 50 mm.

6004: Đường kính trong là 04 x 5 = 20 mm.

6206: Đường kính trong là 06 x 5 = 30 mm.

6308: Đường kính trong là 08 x 5 = 40 mm.

Mã Phụ (Suffix)

Độ Hở Bên Trong

Độ hở bên trong của vòng bi, thường được biểu thị bằng các ký hiệu như C3, C4, thể hiện khoảng cách giữa các bộ phận bên trong vòng bi khi không có tải. Đây là yếu tố quan trọng ảnh hưởng đến hiệu suất và tuổi thọ của vòng bi.

• C3: Độ hở bên trong lớn hơn tiêu chuẩn. Thường được sử dụng trong các ứng dụng có nhiệt độ cao hoặc tốc độ quay cao.
• C4: Độ hở bên trong lớn hơn C3. Thường được sử dụng trong các ứng dụng đặc biệt yêu cầu độ hở lớn hơn, như trong các máy móc nặng hoặc môi trường khắc nghiệt.

Sự Khác Biệt Giữa C3 và C4:

• C3: Độ hở trung bình, phù hợp cho hầu hết các ứng dụng tiêu chuẩn.
• C4: Độ hở lớn hơn, cần thiết cho các ứng dụng yêu cầu khả năng chịu nhiệt và tải cao hơn.

Nắp Chắn

Nắp chắn giúp bảo vệ vòng bi khỏi bụi bẩn, hơi ẩm và các chất gây ô nhiễm khác, đồng thời giữ dầu bôi trơn bên trong vòng bi.

• RS: Vòng bi có một nắp chắn bằng cao su ở một bên.
• 2RS: Vòng bi có nắp chắn bằng cao su ở cả hai bên.
• Z: Vòng bi có một nắp chắn kim loại ở một bên.
• ZZ: Vòng bi có nắp chắn kim loại ở cả hai bên.

Tác Dụng của Nắp Chắn:

• RS và 2RS: Nắp chắn bằng cao su giúp bảo vệ tốt hơn khỏi bụi bẩn và nước, thích hợp cho các ứng dụng cần sự bảo vệ cao.
• Z và ZZ: Nắp chắn kim loại chống lại các chất gây ô nhiễm tốt hơn trong môi trường khắc nghiệt và nhiệt độ cao, nhưng không bảo vệ tốt bằng nắp chắn cao su.

Các Tính Năng Khác

Các ký hiệu khác như NR và các tính năng đặc biệt khác cung cấp thêm thông tin về đặc điểm và tính năng của vòng bi.

• NR: Vòng bi có rãnh vòng và vòng chặn ngoài, giúp giữ vòng bi tại vị trí cố định trong ứng dụng.
• P4: Độ chính xác cao, phù hợp cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ.
• K: Vòng bi có vòng trong hoặc vòng ngoài côn, giúp dễ dàng lắp đặt và tháo dỡ.
• E: Thiết kế cải tiến với khả năng chịu tải cao hơn.

Ví Dụ về Các Tính Năng Đặc Biệt:

• 6305 NR: Vòng bi cầu đỡ một dãy, dòng nặng, đường kính trong 25 mm, có rãnh vòng và vòng chặn ngoài.
• 7204 P4: Vòng bi cầu tiếp xúc góc, độ chính xác cao.
• 32010 X: Vòng bi côn, thiết kế cải tiến với khả năng chịu tải cao.

Tóm Tắt

• C3, C4: Độ hở bên trong khác nhau, ảnh hưởng đến hiệu suất vòng bi.
• RS, 2RS, Z, ZZ: Các loại nắp chắn khác nhau, bảo vệ vòng bi khỏi bụi bẩn và duy trì dầu bôi trơn.
• NR, P4, K, E: Các tính năng đặc biệt cung cấp thêm thông tin về đặc điểm và ứng dụng của vòng bi.

Ví Dụ Cụ Thể

Ví Dụ 1: Vòng Bi 6204

Mã số: 6204

Giải Thích Chi Tiết Từng Phần Của Mã Số Này:

1. 6: Loại vòng bi
   • 6 biểu thị vòng bi cầu đỡ một dãy (Single-row deep groove ball bearings).
2. 2: Dòng chịu tải
   • 2 biểu thị dòng chịu tải trung bình (Medium series).
3. 04: Đường kính trong
   • 04 biểu thị đường kính trong của vòng bi, được tính bằng cách nhân 04 với 5.
   • 04 x 5 = 20 mm.

Tóm Tắt: Vòng bi 6204 là vòng bi cầu đỡ một dãy, dòng chịu tải trung bình, với đường kính trong là 20 mm.

Ví Dụ 2: Vòng Bi 6204-2RS

Mã số: 6204-2RS

Giải Thích Chi Tiết Từng Phần Của Mã Số Này:

1. 6: Loại vòng bi
   • 6 biểu thị vòng bi cầu đỡ một dãy (Single-row deep groove ball bearings).
2. 2: Dòng chịu tải
   • 2 biểu thị dòng chịu tải trung bình (Medium series).
3. 04: Đường kính trong
   • 04 biểu thị đường kính trong của vòng bi, được tính bằng cách nhân 04 với 5.
   • 04 x 5 = 20 mm.
4. 2RS: Nắp chắn
   • 2RS biểu thị vòng bi có nắp chắn bằng cao su ở cả hai bên.
   • Nắp chắn cao su giúp bảo vệ vòng bi khỏi bụi bẩn, nước và giữ dầu bôi trơn bên trong.

Sự Khác Biệt Với Ví Dụ Trước:

• 6204: Vòng bi không có nắp chắn, thường phù hợp cho các ứng dụng không yêu cầu bảo vệ đặc biệt.
• 6204-2RS: Vòng bi có nắp chắn bằng cao su ở cả hai bên, bảo vệ tốt hơn khỏi bụi bẩn và nước, duy trì dầu bôi trơn bên trong, thích hợp cho các ứng dụng cần sự bảo vệ cao hơn.

Tóm Tắt: Vòng bi 6204-2RS là vòng bi cầu đỡ một dãy, dòng chịu tải trung bình, với đường kính trong là 20 mm, có nắp chắn bằng cao su ở cả hai bên, bảo vệ vòng bi khỏi bụi bẩn và nước.

Ứng Dụng Thực Tiễn

Hướng Dẫn Cách Chọn Vòng Bi Dựa Trên Mã Số

Việc chọn vòng bi phù hợp yêu cầu hiểu rõ mã số của chúng để đảm bảo hiệu suất và tuổi thọ của thiết bị. Dưới đây là hướng dẫn cụ thể:

1. Xác Định Loại Vòng Bi:
   • 0, 6: Vòng bi cầu đỡ một dãy.
   • 1: Vòng bi cầu tiếp xúc góc.
   • 2: Vòng bi đũa.
   • 3: Vòng bi côn.
   • 4: Vòng bi tự lựa.
   • 5: Vòng bi kim.
   • 7: Vòng bi cầu tiếp xúc góc hai dãy.
2. Chọn Dòng Chịu Tải:
   • 0: Dòng nhẹ.
   • 1: Dòng trung bình.
   • 2: Dòng nặng.
   • 3: Dòng rất nặng.
3. Xác Định Đường Kính Trong:
   • Hai số cuối nhân với 5 để xác định đường kính trong. Ví dụ: 04 x 5 = 20 mm.
4. Kiểm Tra Các Tính Năng Phụ:
   • C3, C4: Độ hở bên trong.
   • RS, 2RS: Nắp chắn cao su một bên hoặc hai bên.
   • Z, ZZ: Nắp chắn kim loại một bên hoặc hai bên.
   • NR: Rãnh vòng và vòng chặn ngoài.
   • P4: Độ chính xác cao.
   • K: Vòng bi côn.
   • E: Thiết kế cải tiến với khả năng chịu tải cao hơn.

Ví Dụ Chọn Vòng Bi

Bước 1: Xác Định Yêu Cầu

• Ứng dụng: Máy móc công nghiệp.
• Tốc độ quay: Cao.
• Tải trọng: Trung bình.
• Điều kiện làm việc: Môi trường có bụi bẩn.

Bước 2: Chọn Vòng Bi

• Loại: Vòng bi cầu đỡ một dãy (6).
• Dòng chịu tải: Trung bình (2).
• Đường kính trong: 25 mm (05 x 5).
• Nắp chắn: 2RS (nắp chắn cao su ở cả hai bên để bảo vệ khỏi bụi bẩn).

=> Vòng bi phù hợp là 6205-2RS.

Tại Sao Việc Hiểu Rõ Mã Số Lại Quan Trọng Trong Việc Bảo Trì và Thay Thế Vòng Bi

1. Đảm Bảo Hiệu Suất:
   • Chọn đúng loại và dòng chịu tải giúp vòng bi hoạt động hiệu quả, tránh hỏng hóc do quá tải hoặc không phù hợp với điều kiện làm việc.
2. Tăng Tuổi Thọ Thiết Bị:
   • Hiểu rõ các tính năng như nắp chắn, độ hở bên trong giúp bảo vệ vòng bi tốt hơn, giảm thiểu hao mòn và hư hỏng.
3. Tiết Kiệm Chi Phí:
   • Lựa chọn vòng bi đúng từ đầu giúp giảm chi phí bảo trì, sửa chữa và thay thế, tránh các lỗi không cần thiết.
4. Đáp Ứng Yêu Cầu Kỹ Thuật:
   • Mã số cung cấp thông tin chi tiết về kích thước, khả năng chịu tải và các đặc tính kỹ thuật khác, giúp đảm bảo thiết bị đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn vận hành.
5. Quản Lý Hiệu Quả Kho Hàng:
   • Hiểu rõ mã số giúp dễ dàng quản lý và kiểm soát tồn kho, đảm bảo luôn có sẵn các vòng bi phù hợp khi cần thiết.

Kết Luận: Việc hiểu rõ mã số của vòng bi là yếu tố then chốt trong quá trình bảo trì và thay thế, đảm bảo hiệu suất, tuổi thọ thiết bị và tiết kiệm chi phí tổng thể.

Kết Luận

Tóm Tắt Các Điểm Chính

1. Giới Thiệu Vòng Bi:
   • Vòng bi (bạc đạn) là bộ phận quan trọng trong các thiết bị cơ khí, giúp giảm ma sát và tăng tuổi thọ máy móc.
2. Mã Số Cơ Bản:
   • Các con số đầu tiên biểu thị loại vòng bi (0, 1, 2, 3, 4, 5, 6, 7).
   • Số thứ hai chỉ dòng chịu tải (0, 1, 2, 3).
   • Hai số cuối cùng thể hiện đường kính trong (nhân với 5).
3. Mã Phụ:
   • Độ hở bên trong: Các ký hiệu C3, C4 thể hiện khoảng cách giữa các bộ phận bên trong vòng bi.
   • Nắp chắn: Các ký hiệu RS, 2RS, Z, ZZ bảo vệ vòng bi khỏi bụi bẩn và duy trì dầu bôi trơn.
   • Các tính năng khác: NR (rãnh vòng và vòng chặn ngoài), P4 (độ chính xác cao), K (vòng bi côn), E (thiết kế cải tiến).
4. Ứng Dụng Thực Tiễn:
   • Hướng dẫn cách chọn vòng bi dựa trên mã số, bao gồm loại vòng bi, dòng chịu tải, đường kính trong và các tính năng phụ.
   • Tầm quan trọng của việc hiểu rõ mã số trong bảo trì và thay thế vòng bi để đảm bảo hiệu suất và tuổi thọ của thiết bị, tiết kiệm chi phí và đáp ứng yêu cầu kỹ thuật.

Khuyến Khích Người Đọc

Khi mua và sử dụng vòng bi, việc kiểm tra và hiểu rõ mã số là rất quan trọng. Điều này giúp bạn:

• Chọn đúng loại vòng bi phù hợp với nhu cầu và điều kiện làm việc.
• Bảo đảm thiết bị hoạt động hiệu quả và bền bỉ.
• Giảm thiểu rủi ro hỏng hóc và chi phí bảo trì không cần thiết.

Hãy luôn kiểm tra mã số vòng bi một cách cẩn thận và tham khảo tài liệu kỹ thuật từ nhà sản xuất để đảm bảo sự lựa chọn chính xác nhất.

Tham Khảo

1. SKF Group:
   • Trang web: SKF
   • Các tài liệu kỹ thuật và hướng dẫn về vòng bi.
   • Hướng dẫn lựa chọn và bảo trì vòng bi.
2. NSK Ltd.:
   • Trang web: NSK
   • Các tài liệu về các loại vòng bi và ứng dụng của chúng.
   • Tài liệu về các mã số và ký hiệu của vòng bi.
3. FAG Bearings:
   • Trang web: FAG Bearings
   • Hướng dẫn kỹ thuật và các mã số liên quan đến vòng bi.
4. Timken Company:
   • Trang web: Timken
   • Các tài liệu kỹ thuật và thông tin chi tiết về vòng bi côn và các loại vòng bi khác.
5. NTN Corporation:
   • Trang web: NTN
   • Thông tin về các loại vòng bi và mã số liên quan.
   • Hướng dẫn lựa chọn và bảo trì vòng bi.

Những nguồn tài liệu này cung cấp thông tin chi tiết về các loại vòng bi, mã số, ứng dụng, và hướng dẫn bảo trì, giúp bạn có thể tham khảo và lựa chọn vòng bi phù hợp nhất cho nhu cầu của mình.
