Điện Trở Mắc Nối Tiếp và Song Song

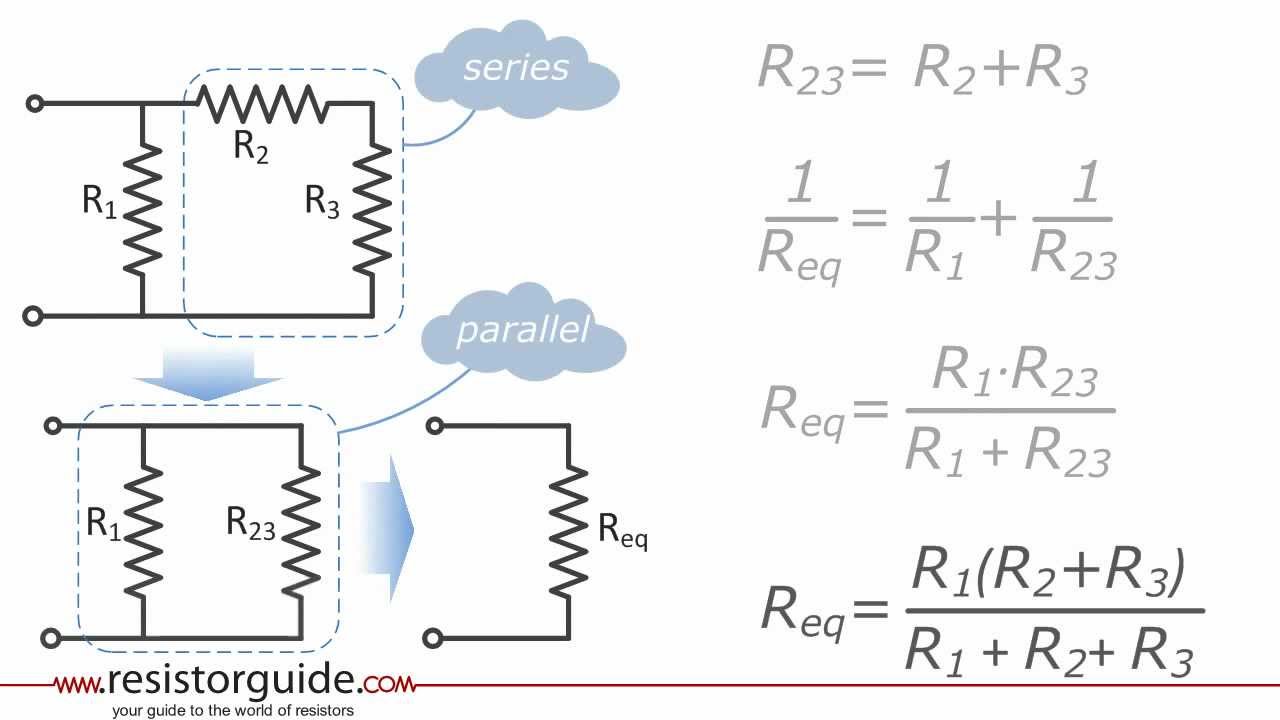

1. Giới Thiệu điện trở mắc nối tiếp và song song

Tổng quan

Điện trở là một trong những thành phần quan trọng nhất trong mạch điện, và cách mắc điện trở trong mạch có ảnh hưởng lớn đến hoạt động của toàn bộ hệ thống. Hai cách mắc điện trở phổ biến nhất là mắc nối tiếp và mắc song song. Mỗi cách mắc có những đặc điểm riêng, ảnh hưởng đến điện áp, dòng điện, và điện trở tổng của mạch. Hiểu rõ về cách mắc nối tiếp và song song là cơ sở để thiết kế mạch điện hiệu quả, đảm bảo mạch hoạt động đúng với mục đích mong muốn.

Mục đích bài viết

Mục tiêu của bài viết này là giúp người đọc hiểu rõ hơn về hai cách mắc điện trở trong mạch điện: mắc nối tiếp và mắc song song. Bài viết sẽ giải thích chi tiết về từng phương pháp, các ứng dụng thực tiễn của chúng, và cách lựa chọn phương pháp mắc phù hợp với yêu cầu cụ thể trong thực tế. Qua đó, người đọc sẽ nắm vững hơn về các khái niệm cơ bản này và có thể áp dụng chúng vào việc thiết kế và sửa chữa mạch điện một cách hiệu quả.

2. Điện Trở Mắc Nối Tiếp

Khái niệm

Khi các điện trở được mắc nối tiếp trong mạch, chúng được kết nối đầu cuối với nhau theo một chuỗi liên tiếp. Nguyên lý của cách mắc nối tiếp là dòng điện đi qua tất cả các điện trở theo cùng một con đường, nghĩa là dòng điện trong mạch nối tiếp là giống nhau ở tất cả các điểm. Tuy nhiên, điện áp phân bố khác nhau giữa các điện trở, tỷ lệ với giá trị của từng điện trở.

Công thức tính tổng trở

Trong mạch điện mắc nối tiếp, tổng điện trở của mạch (R_tổng) là tổng của tất cả các điện trở trong mạch. Công thức tính tổng điện trở trong mạch nối tiếp được biểu diễn như sau:

Trong đó:

• R₁,R₂,R₃,…,R_n là các giá trị điện trở của từng điện trở trong mạch.

Đặc điểm của dòng điện và điện áp

• Dòng điện: Trong mạch nối tiếp, dòng điện qua mỗi điện trở là như nhau. Điều này có nghĩa là dòng điện tổng (I) sẽ chạy qua tất cả các điện trở mà không bị phân chia.
• Điện áp: Điện áp phân bố trên mỗi điện trở khác nhau, tỷ lệ với giá trị của điện trở đó. Điện áp tổng trong mạch nối tiếp là tổng của các điện áp phân bố trên từng điện trở. Công thức tính điện áp trên mỗi điện trở là:
•
• Trong đó:
  • Vi​ là điện áp trên điện trở Ri​.
  • I là dòng điện qua mạch.
  • Ri​ là giá trị của điện trở i.

Ví dụ minh họa

Giả sử có một mạch nối tiếp với ba điện trở như sau:

• R1=10Ω
• R2=20Ω
• R3=30Ω

Tính tổng điện trở của mạch:

Giả sử dòng điện trong mạch là I = 2A. Tính điện áp phân bố trên từng điện trở:

• Điện áp trên R1​: V1=I×R1 ​ V1=2A×10Ω=20V
• Điện áp trên R2​: V2=I×R2 V2=2A×20Ω=40V
• Điện áp trên R3​: V3=I×R3 V3=2A×30Ω=60V

Tổng điện áp trong mạch là tổng các điện áp phân bố: Vtổng=V1+V2+V3 Vtổng=20V+40V+60V=120V

Tóm lại, trong mạch nối tiếp, tổng điện trở là tổng các điện trở riêng lẻ, dòng điện qua mỗi điện trở là như nhau, và điện áp phân bố trên từng điện trở tùy thuộc vào giá trị của nó.

3. Điện Trở Mắc Song Song

Khái niệm

Khi các điện trở được mắc song song trong mạch, chúng được kết nối với cùng một điểm đầu và điểm cuối, tạo thành nhiều nhánh trong mạch. Nguyên lý của cách mắc song song là điện áp trên tất cả các điện trở là như nhau, nhưng dòng điện phân chia theo tỷ lệ với giá trị của từng điện trở. Mạch điện song song tạo ra nhiều con đường cho dòng điện đi qua, giúp tăng khả năng dẫn điện của mạch.

Công thức tính tổng trở

Tổng điện trở của mạch mắc song song khác với mạch nối tiếp. Để tính tổng điện trở trong mạch song song, sử dụng công thức:

Trong đó:

• R1,R2,R3,…,Rn là giá trị của các điện trở mắc song song.

Đặc điểm của dòng điện và điện áp

• Điện áp: Trong mạch song song, điện áp qua mỗi điện trở là như nhau và bằng với điện áp tổng của nguồn cấp cho mạch.
• Dòng điện: Dòng điện phân chia theo các nhánh trong mạch song song. Dòng điện qua mỗi điện trở được tính bằng công thức: ​ Trong đó:
  • Ii là dòng điện qua điện trở Ri​.
  • V là điện áp nguồn.
  • Ri​ là giá trị của điện trở i.

Ví dụ minh họa

Giả sử có một mạch song song với ba điện trở như sau:

• R1=10Ω
• R2=20Ω
• R3=30Ω

Tính tổng điện trở của mạch:

Tính các giá trị phân số:

Tổng của các phân số:

Vậy:

Giả sử điện áp nguồn V=12V. Tính dòng điện qua từng điện trở:

• Dòng điện qua R1​:
• Dòng điện qua R2​:
• Dòng điện qua R3​:

Tổng dòng điện trong mạch là tổng các dòng điện qua từng nhánh:

Tóm lại, trong mạch điện mắc song song, điện áp qua mỗi điện trở là như nhau, tổng điện trở được tính bằng tổng của các phân số điện trở, và dòng điện phân chia theo tỷ lệ với giá trị của từng điện trở.

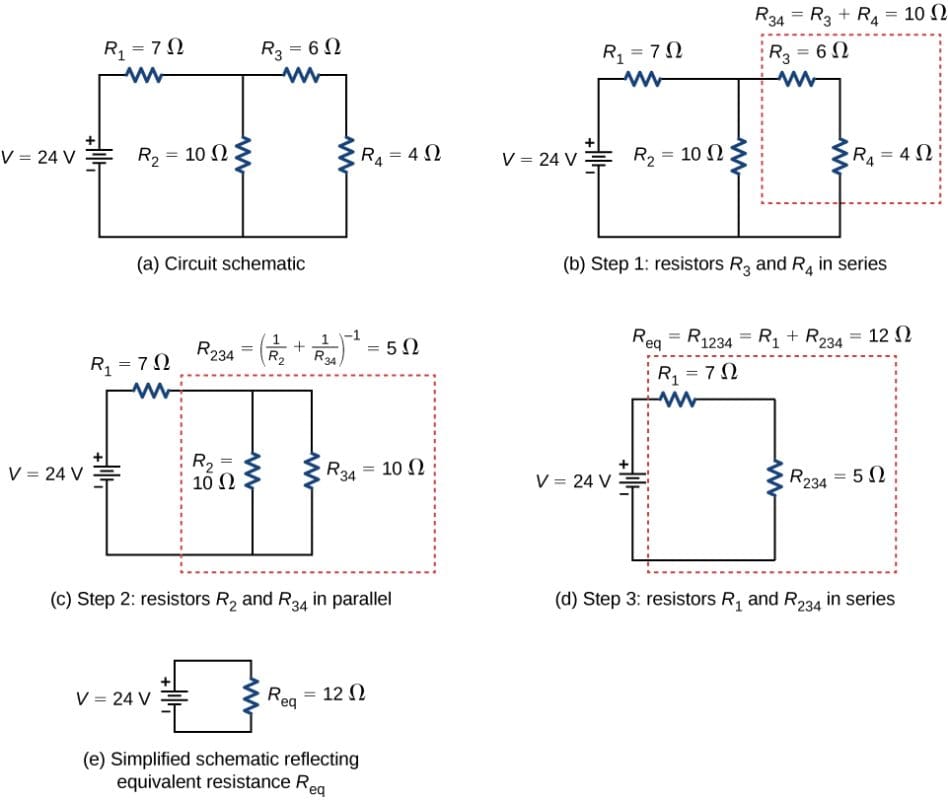

4. So Sánh Giữa Mắc Nối Tiếp Và Song Song

Khả năng chịu tải

• Mạch nối tiếp: Trong mạch nối tiếp, tổng điện trở là tổng của các điện trở riêng lẻ, dẫn đến tổng điện trở cao hơn. Điều này làm cho dòng điện đi qua mạch nhỏ hơn, vì dòng điện được tính bằng cách chia điện áp tổng cho tổng điện trở. Mạch nối tiếp có khả năng chịu tải thấp hơn, vì nếu một điện trở bị hỏng, toàn bộ mạch sẽ ngừng hoạt động.
• Mạch song song: Trong mạch song song, tổng điện trở thấp hơn do điện trở tổng được tính bằng tổng của các phân số. Điều này làm cho dòng điện đi qua từng nhánh lớn hơn và mạch có khả năng chịu tải cao hơn. Nếu một điện trở bị hỏng, các nhánh còn lại vẫn hoạt động bình thường, giúp hệ thống duy trì hoạt động.

Ứng dụng thực tế

• Mạch nối tiếp:
  • Thiết bị điện tử: Mạch nối tiếp thường được sử dụng trong các ứng dụng yêu cầu một điện áp cụ thể trên từng linh kiện, chẳng hạn như đèn LED. Khi nhiều LED được mắc nối tiếp, tổng điện áp cần thiết sẽ cao hơn, nhưng dòng điện qua tất cả các LED là như nhau.
  • Hệ thống điện dân dụng: Mạch nối tiếp ít được sử dụng trong hệ thống điện dân dụng do vấn đề với khả năng chịu tải và sự phụ thuộc vào từng linh kiện. Tuy nhiên, nó có thể được sử dụng trong các mạch điều khiển đơn giản.
• Mạch song song:
  • Thiết bị điện tử: Mạch song song được sử dụng phổ biến trong các thiết bị điện tử để cung cấp điện áp đồng nhất cho nhiều linh kiện, như trong các mạch phân phối điện cho các thành phần khác nhau.
  • Hệ thống điện dân dụng: Trong hệ thống điện dân dụng, mạch song song thường được sử dụng để phân phối điện cho các thiết bị khác nhau, như ổ cắm và đèn chiếu sáng, vì nó cho phép dòng điện chia đều và cung cấp điện áp đồng nhất cho từng thiết bị.

Ưu nhược điểm

• Mạch nối tiếp
  • Ưu điểm:
    • Đơn giản và dễ thiết kế khi cần phân chia điện áp cho nhiều linh kiện.
    • Dễ dàng kiểm tra và sửa chữa do số lượng linh kiện ít hơn.
  • Nhược điểm:
    • Nếu một điện trở hoặc linh kiện bị hỏng, toàn bộ mạch sẽ ngừng hoạt động.
    • Tổng điện trở cao dẫn đến dòng điện thấp hơn, có thể không phù hợp cho các ứng dụng yêu cầu dòng điện lớn.
    • Điện áp trên mỗi linh kiện khác nhau, có thể gây khó khăn trong việc duy trì hoạt động ổn định.
• Mạch song song
  • Ưu điểm:
    • Dòng điện phân chia, giúp mạch có khả năng chịu tải cao hơn và hoạt động ổn định hơn.
    • Nếu một điện trở hoặc linh kiện bị hỏng, các nhánh khác vẫn hoạt động bình thường.
    • Điện áp trên mỗi linh kiện giống nhau, đảm bảo cung cấp điện áp đồng nhất cho các thiết bị.
  • Nhược điểm:
    • Đòi hỏi nhiều linh kiện hơn và phức tạp hơn trong thiết kế.
    • Có thể gây ra sự phân chia dòng điện không đều nếu không thiết kế đúng cách, làm tăng khả năng tiêu tốn năng lượng.

Tóm lại, việc chọn cách mắc điện trở phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm khả năng chịu tải, yêu cầu về điện áp và dòng điện, cũng như độ tin cậy của hệ thống. Mạch nối tiếp phù hợp cho những ứng dụng yêu cầu phân chia điện áp, trong khi mạch song song thường được sử dụng trong các hệ thống yêu cầu phân phối dòng điện đồng đều và ổn định.

5. Ứng Dụng Thực Tế

Mạch Điện Đơn Giản Trong Gia Đình

• Mạch Nối Tiếp:
  • Đèn Chiếu Sáng: Một ứng dụng phổ biến của mạch nối tiếp là trong hệ thống chiếu sáng khi nhiều đèn được kết nối nối tiếp. Trong trường hợp này, điện áp cần phải được chia đều giữa các đèn, và nếu một đèn bị hỏng, toàn bộ hệ thống đèn sẽ không hoạt động. Ví dụ: Khi bạn mắc nhiều bóng đèn LED nối tiếp, tổng điện áp cần thiết sẽ cao hơn, nhưng dòng điện qua mỗi bóng đèn là như nhau.
  • Công Tắc: Mạch nối tiếp cũng được sử dụng trong các hệ thống công tắc đơn giản. Khi các công tắc được mắc nối tiếp, chỉ khi tất cả các công tắc đều được bật, thì dòng điện mới có thể đi qua và làm cho thiết bị hoạt động. Đây là cách phổ biến để đảm bảo rằng thiết bị chỉ hoạt động khi tất cả các công tắc đều ở trạng thái ON.
• Mạch Song Song:
  • Hệ Thống Chiếu Sáng Trong Gia Đình: Trong các hệ thống chiếu sáng trong gia đình, đèn thường được mắc song song. Điều này đảm bảo rằng mỗi bóng đèn nhận cùng một điện áp và hoạt động độc lập. Nếu một bóng đèn bị hỏng, các bóng đèn khác vẫn tiếp tục hoạt động. Điều này cải thiện tính linh hoạt và độ tin cậy của hệ thống chiếu sáng.
  • Ổ Cắm Điện: Các ổ cắm điện trong nhà thường được mắc song song. Điều này cho phép nhiều thiết bị hoạt động đồng thời mà không bị ảnh hưởng lẫn nhau. Nếu một thiết bị bị hỏng hoặc cần được tắt, các thiết bị khác vẫn hoạt động bình thường.

Công Nghiệp Và Điện Tử

• Mạch Nối Tiếp:
  • Hệ Thống Đèn Báo Hiệu: Trong các ứng dụng công nghiệp, mạch nối tiếp có thể được sử dụng trong các hệ thống đèn báo hiệu hoặc đèn chỉ thị. Ví dụ, nếu nhiều đèn báo hiệu được kết nối nối tiếp để chỉ ra các trạng thái khác nhau của hệ thống, điện áp tổng cần phải được chia đều giữa các đèn.
  • Mạch Cung Cấp Điện Áp Cao: Khi cần cung cấp điện áp cao hơn trong các ứng dụng công nghiệp, nhiều nguồn điện hoặc pin có thể được kết nối nối tiếp để đạt được điện áp yêu cầu.
• Mạch Song Song:
  • Hệ Thống Tự Động Hóa: Trong các hệ thống tự động hóa công nghiệp, mạch song song được sử dụng để kết nối nhiều cảm biến hoặc thiết bị điều khiển. Điều này đảm bảo rằng mỗi thiết bị nhận cùng một điện áp và hoạt động độc lập, giúp hệ thống hoạt động ổn định hơn.
  • Mạch Điện Tử: Trong các mạch điện tử phức tạp, như mạch in (PCB), các thành phần như điện trở, tụ điện, và các linh kiện khác thường được mắc song song để đảm bảo hoạt động ổn định và hiệu suất tối ưu. Việc sử dụng mạch song song giúp phân phối dòng điện đồng đều và giảm tải cho từng linh kiện.

Tóm Lại

Việc chọn mạch nối tiếp hoặc song song phụ thuộc vào yêu cầu cụ thể của ứng dụng. Trong thiết kế mạch điện gia đình, mạch nối tiếp và song song được sử dụng để đảm bảo hoạt động hiệu quả và độ tin cậy của hệ thống điện. Trong công nghiệp và điện tử, việc sử dụng các mạch này giúp tối ưu hóa hiệu suất và tính linh hoạt của các hệ thống.

6. Những Lưu Ý Khi Thiết Kế Mạch Điện

An Toàn Điện

1. Tuân Thủ Tiêu Chuẩn An Toàn:
   • Đảm bảo mạch điện được thiết kế và lắp đặt theo các tiêu chuẩn an toàn điện hiện hành. Sử dụng các thiết bị bảo vệ như cầu chì, rơ-le bảo vệ quá tải, và công tắc ngắt mạch để bảo vệ hệ thống khỏi sự cố.
2. Cách Điện Tốt:
   • Đảm bảo rằng tất cả các kết nối điện được thực hiện chính xác và cách điện tốt. Sử dụng dây dẫn và vật liệu cách điện đạt tiêu chuẩn để ngăn ngừa rò rỉ điện và nguy cơ chập điện.
3. Kiểm Tra Nhiệt Độ:
   • Theo dõi nhiệt độ hoạt động của mạch điện và các linh kiện để tránh quá tải và làm nóng quá mức. Nhiệt độ cao có thể dẫn đến hỏng hóc và nguy cơ cháy nổ.
4. Chống Sốc Điện:
   • Thiết kế các hệ thống để tránh tiếp xúc trực tiếp với các phần mang điện. Sử dụng các vỏ bảo vệ và đảm bảo rằng người sử dụng không tiếp xúc trực tiếp với các bộ phận có điện.

Lựa Chọn Loại Mắc Điện Trở Phù Hợp

1. Mạch Nối Tiếp:
   • Khi Sử Dụng: Mạch nối tiếp phù hợp cho các ứng dụng yêu cầu phân chia điện áp, chẳng hạn như trong các hệ thống đèn chỉ thị hoặc điều chỉnh điện áp. Đảm bảo rằng tổng điện áp không vượt quá mức cho phép của các điện trở.
2. Mạch Song Song:
   • Khi Sử Dụng: Mạch song song thích hợp cho các ứng dụng yêu cầu phân phối dòng điện đồng đều, chẳng hạn như trong hệ thống chiếu sáng gia đình hoặc các thiết bị điện tử. Đảm bảo rằng các điện trở có giá trị phù hợp để tránh quá tải.
3. Xem Xét Đặc Tính Linh Kiện:
   • Điện Trở: Chọn điện trở có giá trị và công suất phù hợp với yêu cầu của mạch. Đối với mạch nối tiếp, chọn điện trở với giá trị tổng hợp chính xác. Đối với mạch song song, chọn điện trở có khả năng chịu tải cao và phù hợp với tổng dòng điện của mạch.

Kiểm Tra Mạch Điện

1. Kiểm Tra Trước Khi Hoạt Động:
   • Kiểm Tra Kết Nối: Đảm bảo tất cả các kết nối được thực hiện chính xác và chắc chắn. Sử dụng đồng hồ vạn năng để kiểm tra điện trở, điện áp và dòng điện để xác nhận các thông số theo thiết kế.
2. Kiểm Tra Sau Khi Lắp Đặt:
   • Kiểm Tra Chạy Không Tải: Đưa mạch vào hoạt động mà không tải để kiểm tra sự ổn định và độ chính xác của điện áp và dòng điện. Đo lường các thông số để đảm bảo chúng nằm trong phạm vi cho phép.
3. Bảo Trì Định Kỳ:
   • Kiểm Tra Hệ Thống: Thực hiện bảo trì định kỳ để kiểm tra tình trạng của các linh kiện và kết nối. Thay thế các linh kiện hỏng hoặc bị mòn kịp thời để đảm bảo mạch hoạt động ổn định.
4. Ghi Nhận và Xử Lý Sự Cố:
   • Xử Lý Sự Cố: Nếu phát hiện sự cố, phân tích nguyên nhân và khắc phục kịp thời. Sử dụng các thiết bị chẩn đoán để xác định và sửa chữa các vấn đề.

Tóm Lại

Việc thiết kế và lắp đặt mạch điện yêu cầu sự chú ý đến an toàn, lựa chọn linh kiện phù hợp, và kiểm tra bảo trì định kỳ. Đảm bảo tuân thủ các tiêu chuẩn an toàn, chọn cách mắc điện trở đúng cách, và thực hiện kiểm tra hệ thống thường xuyên để đảm bảo mạch điện hoạt động hiệu quả và bền bỉ.

7. Kết Luận

Tóm Tắt

Trong thiết kế mạch điện, việc hiểu rõ về cách mắc điện trở là rất quan trọng. Hai phương pháp chính là mắc nối tiếp và mắc song song:

• Điện Trở Mắc Nối Tiếp:
  • Nguyên lý: Các điện trở được kết nối đầu cuối với nhau, tạo thành một chuỗi liên tục.
  • Công thức tính tổng trở:
  • Đặc điểm: Dòng điện qua mỗi điện trở là như nhau, nhưng điện áp phân bổ giữa các điện trở khác nhau.
  • Ứng dụng: Thích hợp cho các ứng dụng yêu cầu phân chia điện áp, chẳng hạn như hệ thống đèn chỉ thị hoặc điều chỉnh điện áp.
• Điện Trở Mắc Song Song:
  • Nguyên lý: Các điện trở được kết nối cùng một điểm đầu và một điểm cuối, tạo thành các nhánh song song.
  • Công thức tính tổng trở:
  • Đặc điểm: Điện áp qua mỗi điện trở là như nhau, nhưng dòng điện phân bổ giữa các điện trở khác nhau.
  • Ứng dụng: Thích hợp cho các ứng dụng yêu cầu phân phối dòng điện đồng đều, chẳng hạn như trong hệ thống chiếu sáng gia đình hoặc các thiết bị điện tử.

Lời Khuyên

1. Áp Dụng Kiến Thức Đúng Cách:
   • Hiểu rõ sự khác biệt giữa mạch nối tiếp và mạch song song giúp bạn chọn phương pháp phù hợp cho từng ứng dụng cụ thể. Ví dụ, trong các thiết bị điện tử, mạch song song thường được ưa chuộng vì nó đảm bảo dòng điện phân phối đều và tăng độ tin cậy của hệ thống.
2. Tối Ưu Hóa Thiết Kế:
   • Khi thiết kế mạch điện, hãy cân nhắc các yếu tố như điện áp, dòng điện và công suất để chọn loại mắc điện trở phù hợp. Đối với mạch nối tiếp, đảm bảo tổng điện áp không vượt quá mức cho phép. Đối với mạch song song, chọn điện trở có khả năng chịu tải cao và phân phối dòng điện hợp lý.
3. Kiểm Tra và Bảo Trì:
   • Đảm bảo rằng mạch điện được kiểm tra và bảo trì định kỳ để đảm bảo hiệu suất và an toàn. Sử dụng các thiết bị đo lường để kiểm tra các thông số điện trở, điện áp và dòng điện, và thay thế các linh kiện hỏng khi cần.
4. Lưu Ý Đến An Toàn:
   • Tuân thủ các tiêu chuẩn an toàn khi thiết kế và lắp đặt mạch điện. Đảm bảo rằng tất cả các kết nối được thực hiện đúng cách và sử dụng các thiết bị bảo vệ để ngăn ngừa sự cố.

Việc áp dụng kiến thức về cách mắc điện trở vào thực tế không chỉ giúp tối ưu hóa thiết kế mạch điện mà còn nâng cao hiệu suất và độ tin cậy của các hệ thống điện và điện tử.
