Điốt là gì?

1. giới thiệu

Điốt là một linh kiện bán dẫn có hai cực, thường được sử dụng để cho dòng điện đi qua theo một hướng và ngăn dòng điện đi theo hướng ngược lại. Điều này làm cho điốt trở thành một thành phần thiết yếu trong nhiều mạch điện tử, giúp kiểm soát dòng điện và điện áp một cách hiệu quả.

Vai trò của điốt trong lĩnh vực điện tử

• Chuyển mạch dòng điện: Điốt chỉ cho phép dòng điện đi qua một chiều, giúp ngăn ngừa hư hỏng cho các linh kiện nhạy cảm trong mạch.
• Chỉnh lưu dòng điện: Trong các bộ nguồn, điốt giúp biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), cung cấp điện áp ổn định cho các thiết bị.
• Bảo vệ mạch: Điốt còn được sử dụng để bảo vệ mạch khỏi các đợt quá áp hoặc xung điện đột ngột.

Tầm quan trọng của điốt trong các thiết bị và mạch điện

• Ứng dụng rộng rãi: Điốt được sử dụng trong hầu hết các thiết bị điện tử từ đơn giản đến phức tạp như tivi, điện thoại, máy tính, và các thiết bị công nghiệp.
• Đảm bảo hiệu suất hoạt động: Điốt giúp đảm bảo các mạch điện tử hoạt động ổn định, tránh hư hỏng do dòng điện không mong muốn.
• Tăng độ tin cậy: Bằng cách bảo vệ các thành phần khác và đảm bảo dòng điện hoạt động đúng cách, điốt giúp nâng cao độ bền và tuổi thọ của thiết bị điện.

Nhờ vai trò quan trọng này, điốt được xem là một trong những linh kiện cơ bản và không thể thiếu trong các mạch điện tử hiện đại.

2. Định nghĩa điốt

Điốt là một linh kiện bán dẫn có hai cực, gọi là cực dương (anode) và cực âm (cathode). Điốt cho phép dòng điện đi qua theo một chiều duy nhất từ anode sang cathode, ngăn không cho dòng điện chạy ngược lại, nhờ đó được gọi là thiết bị “chỉnh lưu”.

Cấu trúc và chức năng chính của điốt

Chức năng chính: Điốt có chức năng chính là chỉnh lưu, tức là cho dòng điện đi qua theo một chiều và ngăn dòng điện theo chiều ngược lại. Điốt cũng được sử dụng để bảo vệ mạch, phát sáng (LED), và điều chỉnh điện áp trong các mạch điện tử.

Cấu trúc: Điốt được cấu tạo từ chất bán dẫn, thường là silicon hoặc germanium, với một mối nối giữa hai vùng bán dẫn loại P (chứa lỗ trống) và N (chứa điện tử). Tại mối nối PN này, khi có điện áp dương đặt lên anode, dòng điện sẽ di chuyển qua điốt.

3. Cấu tạo của điốt

Vật liệu bán dẫn

Điốt được tạo ra từ vật liệu bán dẫn, chủ yếu là silicon và germanium. Những vật liệu này có đặc tính trung gian giữa dẫn điện và cách điện, tức là chúng chỉ dẫn điện trong một số điều kiện nhất định.

• Silicon (Si): Là vật liệu phổ biến nhất trong sản xuất điốt vì giá thành rẻ, độ bền cao, và khả năng hoạt động tốt ở nhiệt độ cao.
• Germanium (Ge): Germanium được sử dụng trong một số ứng dụng đặc biệt do có điện trở thấp hơn silicon ở nhiệt độ phòng, nhưng nó kém bền hơn silicon và dễ bị ảnh hưởng bởi nhiệt độ cao.

Cấu trúc P-N của điốt

Điốt có cấu trúc cơ bản gồm hai lớp bán dẫn:

• Vùng loại P: Là vùng chứa các lỗ trống (thiếu điện tử) và đóng vai trò nhận điện tử khi có dòng điện đi qua. Nó được pha tạp chất để tạo ra thừa lỗ trống.
• Vùng loại N: Là vùng chứa các điện tử tự do, được pha tạp để có nhiều điện tử hơn. Khi có điện áp đặt vào, điện tử di chuyển từ vùng N sang vùng P.

Tại mối nối giữa hai vùng này gọi là mối nối P-N, tạo ra vùng nghèo (depletion region) nơi không có điện tử hoặc lỗ trống tự do. Khi điện áp thuận đặt vào điốt (dòng điện từ anode sang cathode), vùng nghèo này bị phá vỡ, cho phép dòng điện đi qua. Ngược lại, khi điện áp ngược được áp dụng, vùng nghèo mở rộng và ngăn dòng điện.

Vai trò của cực dương (anode) và cực âm (cathode)

• Cực dương (anode): Là điểm kết nối với nguồn điện dương, dòng điện di chuyển từ cực dương qua vùng P và sang cực âm. Khi dòng điện di chuyển từ anode sang cathode, điốt cho phép dòng điện đi qua.
• Cực âm (cathode): Là điểm kết nối với nguồn điện âm hoặc đất, đóng vai trò nhận điện tử di chuyển từ vùng N. Khi dòng điện chạy ngược từ cathode sang anode, điốt chặn dòng điện và không cho phép đi qua.

Nhờ cấu trúc và vai trò của hai cực này, điốt có khả năng kiểm soát dòng điện một cách hiệu quả, được ứng dụng trong nhiều mạch điện tử.

4. Nguyên lý hoạt động của điốt

Phân cực thuận

Khi điốt được phân cực thuận, tức là cực dương (anode) được nối với cực dương của nguồn điện và cực âm (cathode) nối với cực âm của nguồn điện, điốt sẽ cho phép dòng điện chạy qua. Quá trình hoạt động diễn ra như sau:

• Dòng điện qua điốt: Điện áp thuận đặt lên sẽ thu hẹp vùng nghèo (depletion region) tại mối nối P-N, cho phép các điện tử từ vùng N di chuyển sang vùng P và lỗ trống từ vùng P di chuyển sang vùng N. Kết quả là dòng điện sẽ đi từ anode sang cathode.
• Điện áp ngưỡng (threshold voltage): Để dòng điện có thể chạy qua điốt khi phân cực thuận, điện áp cần đạt ngưỡng tối thiểu. Điện áp này thường là:
  • Khoảng 0,7V đối với điốt silicon.
  • Khoảng 0,3V đối với điốt germanium.

Khi điện áp vượt quá ngưỡng này, điốt sẽ dẫn điện và dòng điện có thể chạy qua dễ dàng.

Phân cực ngược

Khi điốt được phân cực ngược, tức là cực dương (anode) nối với cực âm của nguồn điện và cực âm (cathode) nối với cực dương, điốt sẽ ngăn không cho dòng điện đi qua. Quá trình diễn ra như sau:

• Ngăn dòng điện: Khi phân cực ngược, vùng nghèo tại mối nối P-N mở rộng, ngăn cản sự di chuyển của điện tử và lỗ trống qua mối nối, khiến cho dòng điện không thể chạy qua điốt. Dòng điện chỉ rất nhỏ (dòng rò ngược) chạy qua điốt trong trường hợp này.
• Điện áp đánh thủng (breakdown voltage): Nếu điện áp ngược vượt quá một mức nhất định, gọi là điện áp đánh thủng, điốt sẽ mất khả năng ngăn dòng điện và cho phép dòng điện ngược đi qua, gây ra sự hỏng hóc trong một số trường hợp. Điện áp đánh thủng này phụ thuộc vào loại điốt và ứng dụng của nó.

Nhờ nguyên lý hoạt động theo hai chế độ phân cực thuận và phân cực ngược, điốt giúp kiểm soát dòng điện hiệu quả trong các mạch điện tử, đảm bảo hoạt động an toàn và ổn định.

5. Các loại điốt phổ biến

1. Điốt chỉnh lưu (Rectifier Diode)

• Chức năng: Điốt chỉnh lưu được sử dụng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) trong các bộ nguồn và mạch điện. Điốt chỉnh lưu chỉ cho phép dòng điện đi qua theo một hướng, giúp loại bỏ thành phần ngược chiều của dòng AC.
• Ứng dụng:
  • Bộ nguồn AC-DC (chỉnh lưu cầu).
  • Các mạch sạc pin và thiết bị điện tử tiêu thụ DC.
  • Các mạch bảo vệ quá áp trong thiết bị công nghiệp.

2. Điốt Zener

• Chức năng: Điốt Zener cho phép dòng điện chạy ngược lại khi điện áp ngược đạt đến một giá trị cụ thể, gọi là điện áp đánh thủng Zener. Điốt này thường được sử dụng để ổn định điện áp trong mạch, giữ cho điện áp không vượt quá một mức nhất định.
• Ứng dụng:
  • Ổn định điện áp trong các mạch nguồn.
  • Bảo vệ mạch chống quá áp.
  • Các bộ điều chỉnh điện áp.

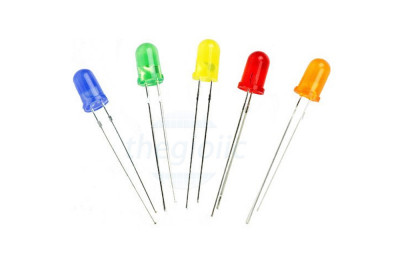

3. Điốt LED (Light Emitting Diode)

• Nguyên lý phát sáng: Điốt LED là loại điốt đặc biệt có khả năng phát sáng khi dòng điện đi qua theo chiều thuận. Khi các điện tử từ vùng N kết hợp với lỗ trống từ vùng P, năng lượng được giải phóng dưới dạng photon, tạo ra ánh sáng. Loại ánh sáng phát ra phụ thuộc vào vật liệu bán dẫn được sử dụng.
• Ứng dụng:
  • Chiếu sáng LED trong các đèn pin, đèn giao thông, đèn báo hiệu.
  • Màn hình hiển thị LED trên các thiết bị điện tử.
  • Các ứng dụng quang học và thiết bị hiển thị trong điện tử.

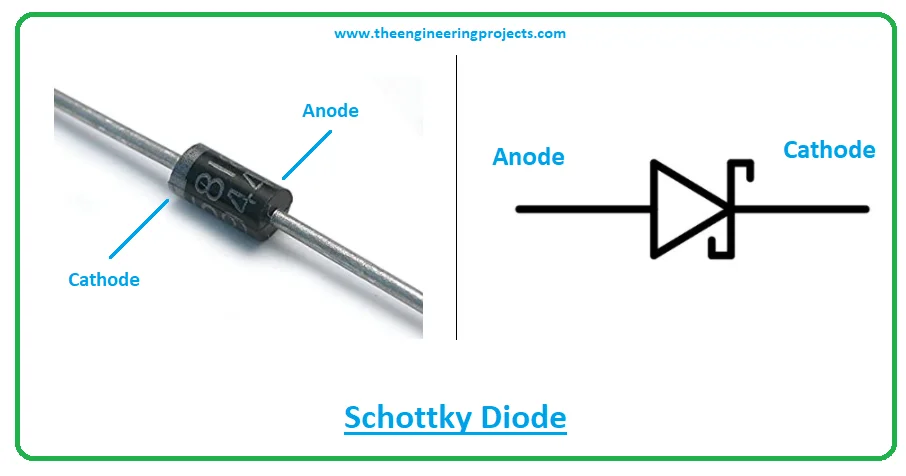

4. Điốt Schottky

• Chức năng: Điốt Schottky được thiết kế với đặc tính điện áp rơi thấp và tốc độ chuyển mạch nhanh. Nó có cấu trúc đặc biệt giữa kim loại và bán dẫn, thay vì giữa hai loại bán dẫn P và N. Điều này cho phép Schottky giảm thiểu tổn thất năng lượng khi chuyển mạch.
• Ứng dụng:
  • Các mạch chỉnh lưu tần số cao.
  • Bộ chuyển đổi nguồn DC-DC.
  • Các mạch bảo vệ và lọc nhiễu trong thiết bị công suất cao.

Mỗi loại điốt có những đặc điểm riêng, phục vụ cho các ứng dụng đặc thù trong mạch điện và thiết bị điện tử, giúp tối ưu hóa hiệu suất và bảo vệ thiết bị khỏi các sự cố về điện.

6. Ứng dụng của điốt

1. Chỉnh lưu điện

• Ứng dụng trong biến đổi dòng AC sang DC: Điốt chỉnh lưu đóng vai trò quan trọng trong các bộ nguồn AC-DC. Khi dòng điện xoay chiều (AC) đi qua, điốt chỉ cho phép dòng điện đi theo một hướng, giúp chuyển đổi dòng AC thành dòng điện một chiều (DC) ổn định.
• Ví dụ ứng dụng:
  • Bộ nguồn cho các thiết bị điện tử như máy tính, tivi, và các thiết bị gia dụng.
  • Các bộ sạc pin cho điện thoại di động và các thiết bị điện tử cầm tay.
  • Hệ thống năng lượng mặt trời, nơi điốt được sử dụng để chỉnh lưu dòng điện từ tấm pin năng lượng mặt trời.

2. Bảo vệ mạch điện

• Sử dụng điốt để chống dòng điện ngược: Điốt thường được sử dụng trong các mạch điện để ngăn chặn dòng điện ngược, bảo vệ các linh kiện nhạy cảm như bộ vi xử lý, cảm biến, và mạch điều khiển khỏi bị hỏng do điện áp ngược.
• Ví dụ ứng dụng:
  • Mạch bảo vệ chống quá áp trong các thiết bị điện tử công suất cao.
  • Bảo vệ mạch điều khiển động cơ điện và pin khỏi dòng điện ngược gây hại.
  • Các mạch điều khiển đèn LED và bộ sạc pin năng lượng mặt trời.

3. Chiếu sáng và hiển thị

• Ứng dụng điốt LED trong các thiết bị điện tử: Điốt LED được sử dụng rộng rãi trong các ứng dụng chiếu sáng và hiển thị nhờ khả năng phát sáng khi có dòng điện chạy qua.
• Ví dụ ứng dụng:
  • Chiếu sáng LED: Đèn LED được sử dụng trong đèn chiếu sáng, đèn pin, đèn giao thông, đèn xe hơi nhờ hiệu suất cao và tiết kiệm năng lượng.
  • Hiển thị LED: Màn hình LED trên các thiết bị điện tử như tivi, bảng quảng cáo, đồng hồ điện tử, và màn hình di động.
  • Đèn báo hiệu: Đèn LED được sử dụng trong các bảng điều khiển, báo hiệu trạng thái hoạt động của thiết bị.

4. Ổn định điện áp

• Vai trò của điốt Zener trong các mạch ổn áp: Điốt Zener được sử dụng để duy trì một mức điện áp cố định trong mạch. Khi điện áp đầu vào tăng quá mức, điốt Zener sẽ dẫn dòng điện ngược lại để giảm điện áp, đảm bảo điện áp đầu ra ổn định.
• Ví dụ ứng dụng:
  • Bộ nguồn ổn định điện áp cho các thiết bị điện tử như máy tính, điện thoại di động.
  • Ứng dụng trong các mạch điều chỉnh điện áp trong tivi, radio, và các hệ thống âm thanh.
  • Bảo vệ các thiết bị điện tử khỏi hư hỏng do biến đổi điện áp bất ngờ trong các hệ thống điện công nghiệp và dân dụng.

Nhờ các ứng dụng đa dạng của điốt trong chỉnh lưu, bảo vệ mạch, chiếu sáng và ổn định điện áp, nó trở thành một thành phần không thể thiếu trong các hệ thống và thiết bị điện tử hiện đại.

7. Kết luận

Điốt đóng một vai trò quan trọng và không thể thay thế trong các mạch điện và thiết bị điện tử. Từ chức năng chỉnh lưu dòng điện, bảo vệ mạch điện, chiếu sáng bằng đèn LED, đến việc ổn định điện áp bằng điốt Zener, điốt đã trở thành thành phần thiết yếu trong việc kiểm soát và điều chỉnh dòng điện, đảm bảo thiết bị hoạt động an toàn và hiệu quả.

Hiểu rõ nguyên lý hoạt động và ứng dụng của các loại điốt khác nhau không chỉ giúp cải thiện hiệu suất và độ bền của các hệ thống điện tử, mà còn giúp chúng ta khai thác tối đa lợi ích mà chúng mang lại trong đời sống hàng ngày và trong công nghiệp. Việc nắm bắt và áp dụng điốt một cách hiệu quả sẽ góp phần nâng cao chất lượng và độ ổn định của các sản phẩm và hệ thống điện tử hiện đại.
