Xây Dựng Mạch Khuếch đại Emitter Follower

Mục Lục

Mạch Khuếch Đại Emitter Follower Là Gì?

Mạch khuếch đại Emitter Follower (hay còn gọi là Common Collector Amplifier) là một loại mạch khuếch đại sử dụng transistor với đặc điểm chính là tín hiệu đầu ra được lấy từ chân Emitter của transistor, còn chân Collector được nối trực tiếp với nguồn cấp điện. Trong mạch này, điện áp đầu ra sẽ bám theo điện áp đầu vào, nhưng khả năng cung cấp dòng điện cho tải sẽ tăng lên, điều này làm cho nó trở thành một mạch khuếch đại dòng (current amplifier) hoặc bộ đệm (buffer amplifier).

Cấu Trúc Mạch Khuếch Đại Emitter Follower

Transistor: Được cấu hình với chân Collector nối với nguồn cấp điện (Vcc), tín hiệu đầu vào được đưa vào chân Base, và tín hiệu đầu ra được lấy từ chân Emitter.
Điện trở tải (RE): Thường được đặt ở chân Emitter để ổn định dòng điện và tín hiệu.

Nguyên Lý Hoạt Động

Khi tín hiệu được áp vào Base, dòng điện nhỏ chạy qua transistor từ Base đến Emitter, điều này mở transistor, cho phép dòng điện lớn hơn chạy từ Collector đến Emitter qua tải (RE).
Điện áp đầu ra được lấy từ chân Emitter, sẽ bám theo (theo sát) điện áp đầu vào ở chân Base, nhưng giảm đi khoảng 0.7V do sự sụt áp giữa Base-Emitter (VBE) của transistor.

Đặc Điểm Của Mạch Khuếch Đại Emitter Follower

Hệ số khuếch đại điện áp xấp xỉ 1: Điện áp đầu ra gần như bằng điện áp đầu vào (chênh lệch một lượng nhỏ khoảng 0.7V), không có sự khuếch đại về điện áp.
Khuếch đại dòng: Mạch có khả năng khuếch đại dòng điện. Dòng điện đầu ra (ở chân Emitter) sẽ lớn hơn nhiều so với dòng điện đầu vào (ở chân Base), nhờ vào hệ số khuếch đại dòng điện (β) của transistor.
Trở kháng đầu vào cao: Do tín hiệu đầu vào áp vào chân Base, mạch có trở kháng đầu vào rất cao, làm giảm tải cho nguồn tín hiệu.
Trở kháng đầu ra thấp: Tín hiệu đầu ra được lấy từ chân Emitter, có trở kháng đầu ra thấp, giúp cung cấp dòng điện mạnh cho tải mà không làm suy giảm điện áp.

Ứng Dụng Của Mạch Emitter Follower

Tạo bộ đệm tín hiệu: Mạch Emitter Follower được dùng để cách ly giữa các tầng khuếch đại hoặc mạch, bảo đảm rằng tầng trước không bị ảnh hưởng bởi tầng sau.
Cung cấp dòng điện lớn cho tải: Khi cần cung cấp dòng điện cao cho các tải có trở kháng thấp mà không làm thay đổi điện áp tín hiệu, Emitter Follower là lựa chọn lý tưởng.
Tạo mạch điều chỉnh điện áp: Nhờ khả năng bám theo điện áp đầu vào và ổn định dòng điện đầu ra, Emitter Follower được sử dụng trong các mạch điều chỉnh điện áp, đặc biệt trong các mạch nguồn điện.
Tăng cường tín hiệu từ cảm biến: Các cảm biến thường có tín hiệu đầu ra yếu và cần khuếch đại dòng để điều khiển các mạch lớn hơn mà không làm ảnh hưởng đến độ chính xác của tín hiệu.

Ưu Điểm Của Mạch Khuếch Đại Emitter Follower

Ổn định tín hiệu: Giữ nguyên điện áp đầu vào với một lượng sụt áp nhỏ, nhưng khuếch đại dòng điện, rất hữu ích trong các ứng dụng cần cung cấp dòng điện lớn mà không ảnh hưởng đến tín hiệu.
Trở kháng đầu vào cao, đầu ra thấp: Giúp bảo vệ các tầng trước và cung cấp tín hiệu ổn định cho các tầng sau.
Đơn giản và dễ thiết kế: Cấu trúc mạch đơn giản, không yêu cầu nhiều linh kiện phức tạp.

Nhược Điểm

Không khuếch đại điện áp: Nếu mục tiêu là khuếch đại điện áp, mạch Emitter Follower không phù hợp vì hệ số khuếch đại điện áp gần bằng 1.
Sụt áp Base-Emitter: Luôn có sự giảm điện áp khoảng 0.7V giữa Base và Emitter, điều này có thể ảnh hưởng đến một số ứng dụng cần tín hiệu chính xác.

Kết Luận

Mạch khuếch đại Emitter Follower là một mạch khuếch đại dòng mạnh mẽ, thường được sử dụng trong các ứng dụng đệm tín hiệu, ổn định dòng và cung cấp khả năng truyền tín hiệu hiệu quả cho tải mà không làm thay đổi đặc tính điện áp của tín hiệu gốc.

Hướng dẫn này sẽ giúp bạn xây dựng và mô phỏng một mạch phức tạp hơn: bộ theo dõi bộ phát. Mạch theo dõi bộ phát hoặc mạch thu chung được sử dụng rộng rãi trong cấu hình bộ khuếch đại của các bóng bán dẫn tiếp giáp lưỡng cực (BJT) với mức tăng đơn vị trở xuống. Bạn nên hoàn thành hướng dẫn 1-4 trước khi tiếp tục. Trong hướng dẫn này, chúng tôi sẽ xây dựng và mô phỏng mạch điện như trong Hình 1.

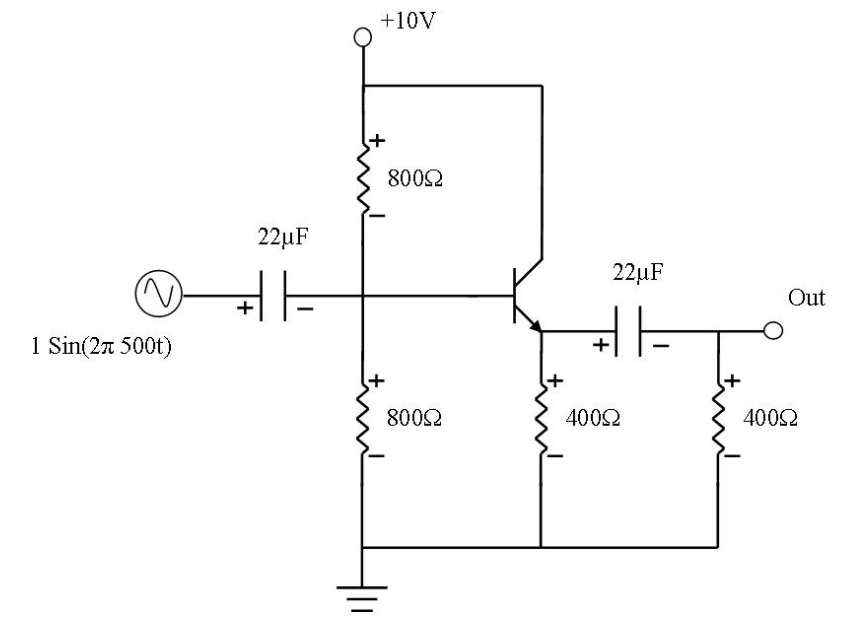

Hình 1: Mạch theo dõi bộ phát được mô phỏng

Bước 1. Mở trình mô phỏng mạch và tạo một mạch trống.

Bước 2. Đặt bóng bán dẫn lên bảng mạch. Nhấp chuột phải vào bảng mạch và chọn “Thêm bóng bán dẫn (lưỡng cực, NPN)” từ menu “Thành phần hoạt động” như minh họa trong Lỗi! Không tìm thấy tài liệu tham khảo. Hiện tại, chúng tôi sẽ sử dụng giá trị mặc định của beta (100), nhưng giá trị beta có thể được thay đổi bằng cách nhấp chuột phải vào bóng bán dẫn và chọn “Chỉnh sửa”.

Bước 3. Đặt tất cả các dây, điện trở và tụ điện vào. Thay đổi các giá trị cho phù hợp với Hình 1. Để đặt nối đất (thành phần dưới cùng được hiển thị trong Hình 1), nhấp chuột phải vào bảng mạch và chọn “Thêm nối đất (g)” từ menu “Đầu vào/Đầu ra”. Sau khi đặt các thành phần này, mạch của bạn sẽ trông giống như Hình.

Lưu ý: Nếu bạn phải di chuyển một bộ phận hoặc thiết bị đầu cuối, hãy nhấp chuột phải vào bảng mạch và chọn hành động mong muốn từ menu “Khác”.

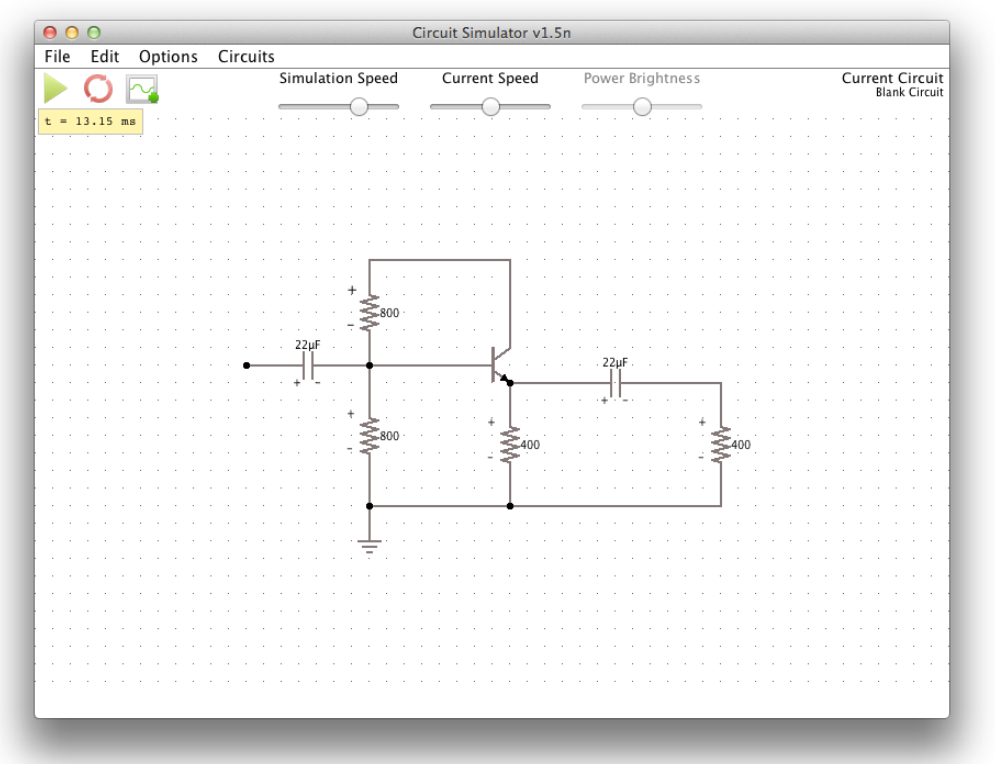

Hình 2: Mạch điện sau khi đặt Transistor, Điện trở và tụ điện

Bước 4. Đặt một nguồn AC đầu cuối duy nhất trên bảng mạch như trong Hình 3. Để đặt một nguồn AC đầu cuối duy nhất, nhấp chuột phải vào bảng mạch và chọn “Thêm nguồn A/C (1- thiết bị đầu cuối)” từ “ Trình đơn Đầu vào/Đầu ra”. Để thay đổi giá trị của nguồn A/C, nhấp chuột phải vào nó và chọn “Chỉnh sửa”. Đối với hướng dẫn này, hãy đặt Max. Giá trị là 1 và Tần số là 500.

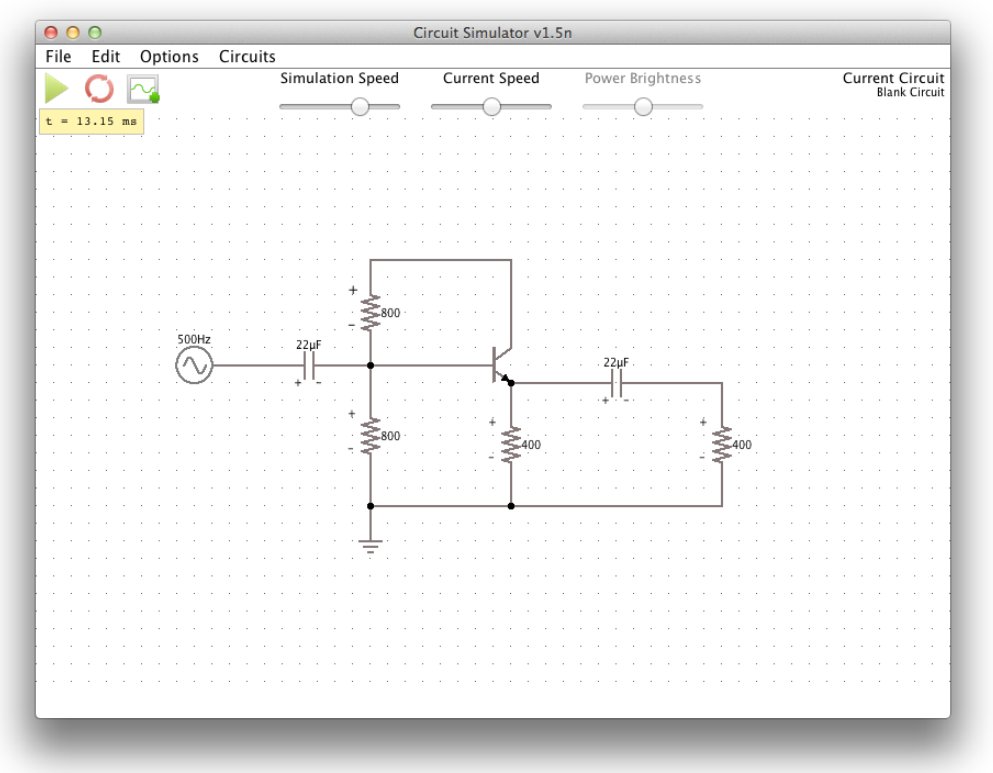

Hình 3: Mạch sau khi đặt nguồn AC một cực

Bước 5. Đặt một nguồn DC đầu cuối duy nhất trên bảng mạch như trong Hình 4. Để đặt nguồn điện áp DC một đầu cuối, nhấp chuột phải vào bảng mạch và chọn “Thêm nguồn điện áp (1 đầu cuối)” từ “Đầu vào /Trình đơn đầu ra”. Thay đổi giá trị của nguồn điện áp thành 10V.

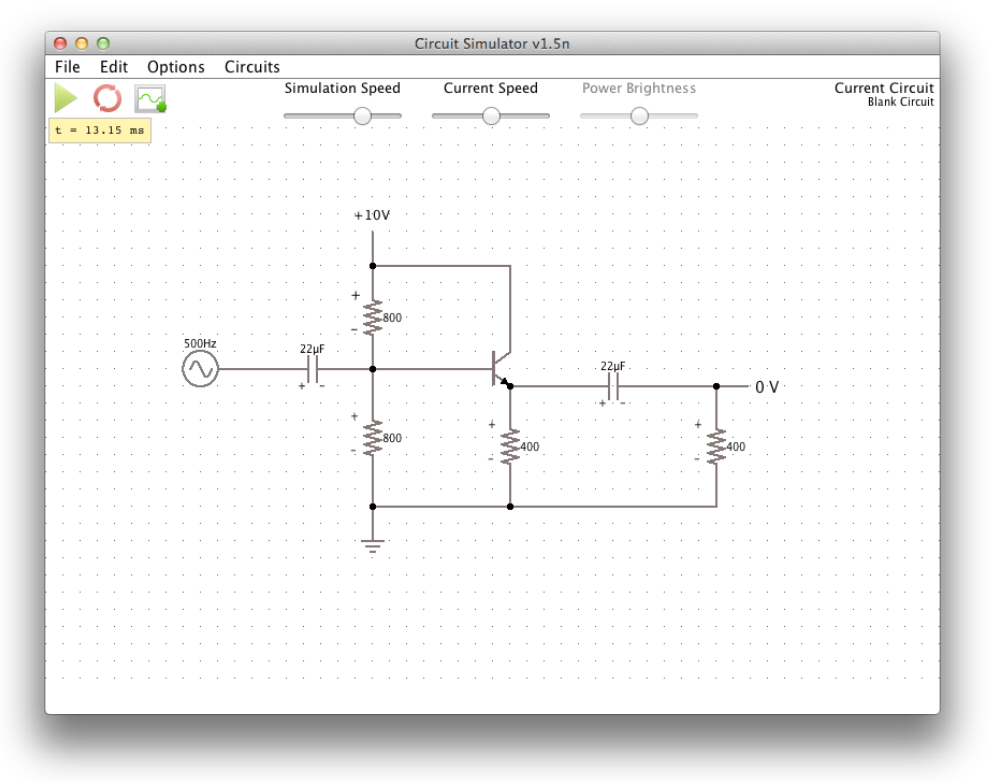

Hình 4: Mạch sau khi đặt nguồn điện áp DC một cực

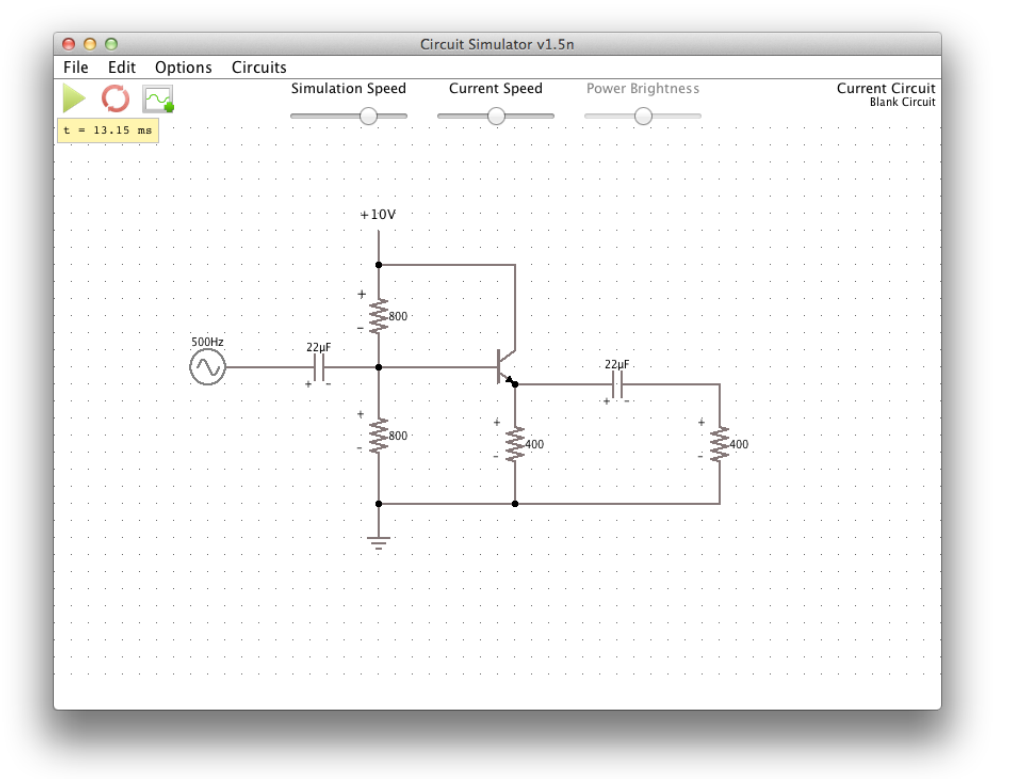

Bước 6. Sẽ cần có một thiết bị đầu cuối đầu ra để vẽ sơ đồ đầu ra từ thiết bị đầu cuối bộ phát của BJT. Để đặt một thiết bị đầu cuối đầu ra, nhấp chuột phải vào bảng mạch và chọn “Đầu ra tương tự” từ menu “Đầu vào/Đầu ra”. Để hiển thị điện áp đầu ra, nhấp chuột phải vào đầu ra analog, chọn “Chỉnh sửa” và chọn “Hiển thị điện áp” trong hộp thoại. Mạch cuối cùng phải giống như hình.

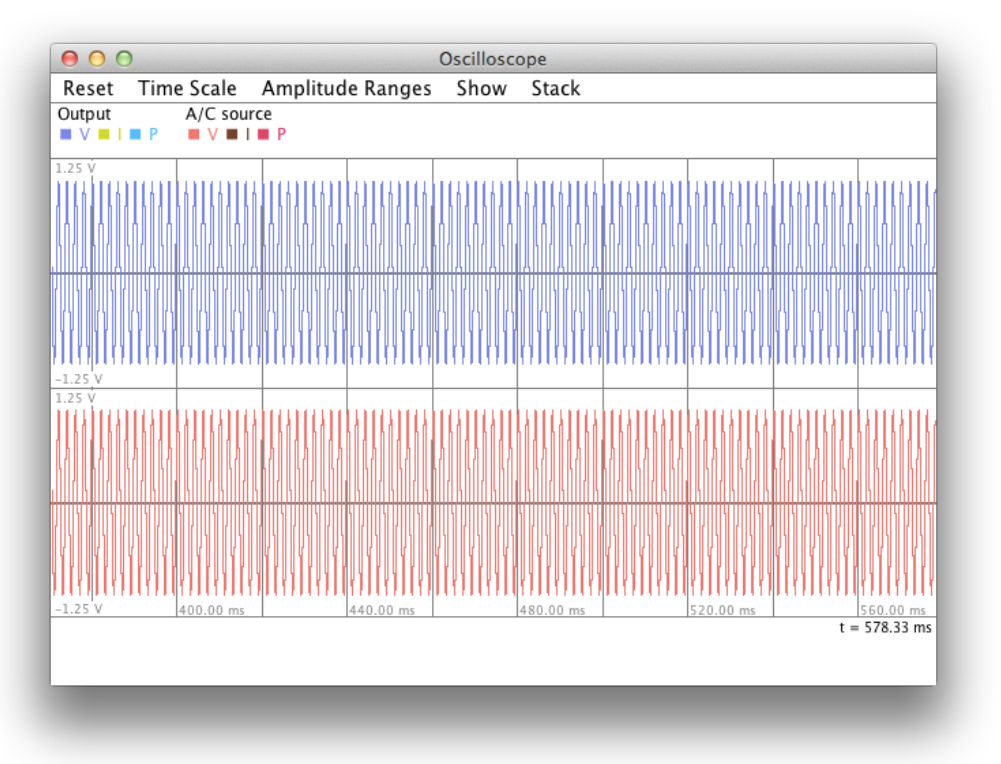

Bước 7. Để vẽ đồ thị đầu ra, nhấp chuột phải vào Đầu ra Analog và chọn “Xem trong phạm vi”. Ngoài ra, nhấp chuột phải vào nguồn A/C và chọn “Xem trong phạm vi”. Đi tới cửa sổ máy hiện sóng và chọn “Stack All” từ menu “Stack”. Bạn có thể thấy các dạng sóng mở rộng theo chiều dọc ra khỏi giới hạn của cửa sổ. Để điều chỉnh dạng sóng cho phù hợp với cửa sổ, hãy chọn “Phạm vi phù hợp” từ menu “Phạm vi biên độ”. Phạm vi sau bước này sẽ tương tự như Hình 6.

Hình 6: Máy hiện sóng với điện áp đầu ra và nguồn A/C

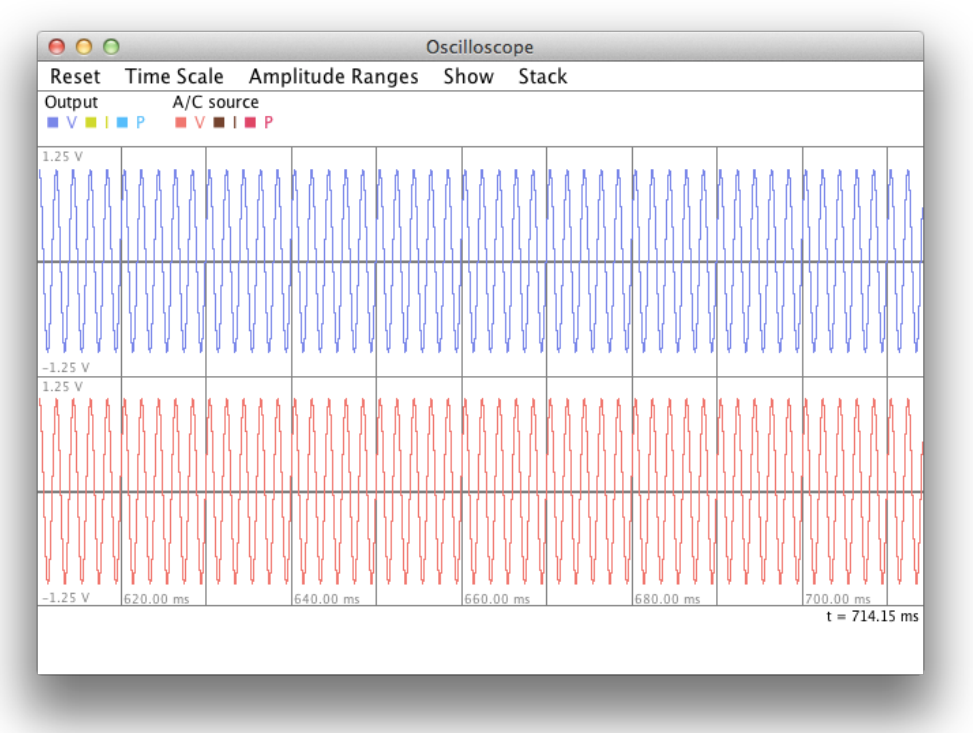

Bước 8. Bạn có thể thấy rằng dạng sóng đầu ra quá dày đặc để có thể nhìn thấy rõ ràng. Để khắc phục điều này, hãy chọn “Thang thời gian 1/2x” từ menu “Thang thời gian”. Điều này sẽ cung cấp độ phân giải cao hơn dọc theo trục thời gian của biểu đồ như trong Hình.

Hình 7: Biểu đồ điện áp đầu ra và nguồn A/C với thang thời gian nhỏ hơn

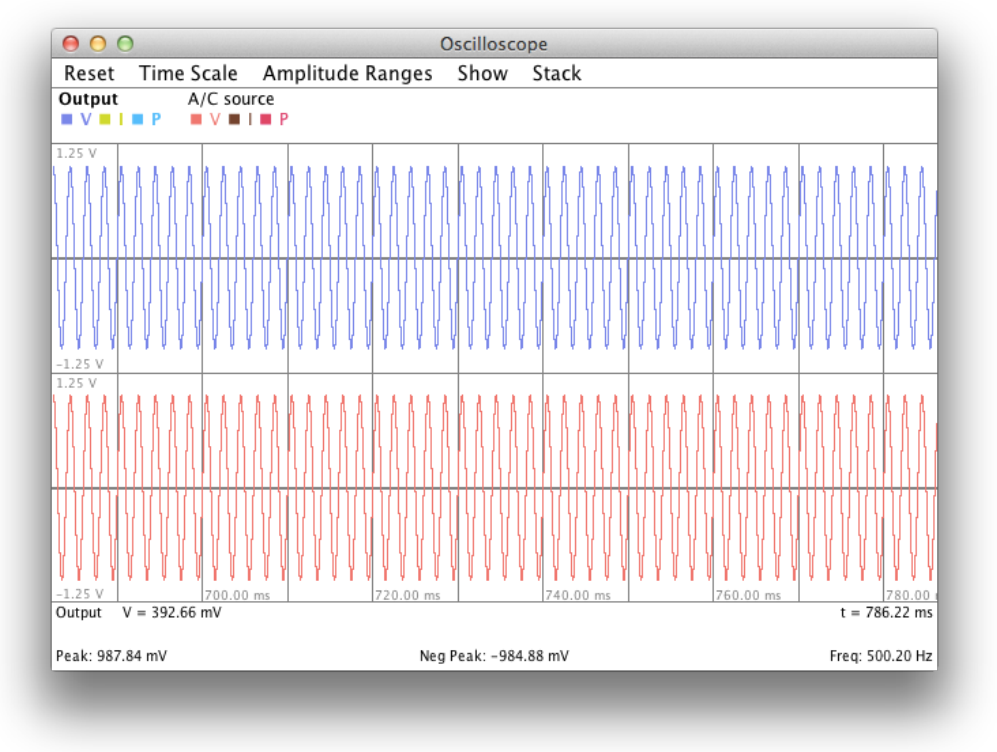

Bước 9. Sẽ rất hữu ích nếu quan sát cả giá trị đỉnh và tần số của đầu ra. Kiểm tra “Giá trị đỉnh âm” và “Tần số” trong menu “Hiển thị”. Các giá trị và tần số đỉnh tương ứng sẽ xuất hiện ở cuối cửa sổ máy hiện sóng khi bạn chọn nguồn đầu ra hoặc nguồn A/C. Đầu ra cuối cùng sẽ tương tự như được hiển thị trong Hình với các giá trị đỉnh cho đầu ra.

Hình 8: Đầu ra với giá trị và tần số đỉnh

Bước 10. Để lưu mạch này, hãy chuyển đến menu “Tệp”, chọn “Lưu tệp và nhập vị trí và tên tệp mong muốn. Mạch được lưu dưới dạng tệp văn bản thuần túy (.txt). Bạn có thể tải lại mạch bằng cách chọn “Mở” trong menu “Tệp”.
