Nhược điểm của mạch tăng độ khuếch đại đơn giản

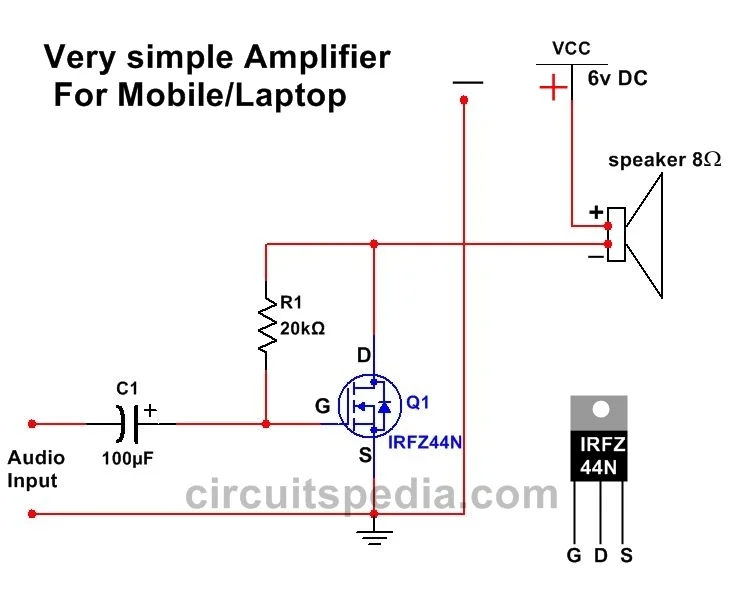

Mạch tăng độ Khuếch Đại Đơn Giản

1. Khái niệm về Mạch Khuếch Đại Đơn Giản

Mạch khuếch đại đơn giản là một loại mạch điện tử dùng để tăng cường tín hiệu đầu vào lên mức cao hơn, thường được ứng dụng trong các mạch âm thanh, mạch radio, và các thiết bị truyền thông. Mạch này được thiết kế dễ dàng và chi phí thấp, phù hợp cho các ứng dụng cơ bản không yêu cầu độ chính xác quá cao.

2. Cấu Tạo và Nguyên Lý Hoạt Động

Mạch khuếch đại đơn giản thường gồm các linh kiện cơ bản như transistor (BJT hoặc MOSFET), điện trở và tụ điện. Trong đó, transistor đóng vai trò là phần tử khuếch đại chính, điện trở dùng để điều chỉnh dòng điện, và tụ điện giúp lọc tín hiệu. Khi tín hiệu đầu vào đi qua transistor, nó sẽ được khuếch đại lên và truyền ra đầu ra với cường độ mạnh hơn.

3. Ứng Dụng của Mạch Khuếch Đại Đơn Giản

Mạch khuếch đại đơn giản có mặt trong nhiều thiết bị điện tử như:

• Loa và amply: Tăng cường âm thanh đầu vào từ micro hoặc các nguồn phát âm khác.
• Radio và các hệ thống truyền thông: Khuếch đại tín hiệu sóng radio để phát và thu tín hiệu rõ ràng hơn.
• Các thiết bị cảm biến: Khuếch đại tín hiệu từ cảm biến để dễ dàng xử lý và hiển thị.

4. Hạn Chế của Mạch Khuếch Đại Đơn Giản

Dù có thiết kế đơn giản và chi phí thấp, mạch khuếch đại đơn giản vẫn tồn tại một số hạn chế, đặc biệt khi yêu cầu độ khuếch đại cao:

• Độ ổn định kém: Khi tín hiệu đầu vào có tần số cao, mạch khuếch đại đơn giản dễ bị biến dạng tín hiệu.
• Hiệu suất thấp: Mạch thường tiêu tốn nhiều năng lượng và không tối ưu cho các ứng dụng yêu cầu tiết kiệm năng lượng.
• Độ méo tín hiệu cao: Khi tín hiệu đầu vào tăng quá cao, mạch có thể không khuếch đại đúng cách, dẫn đến tình trạng méo tín hiệu.

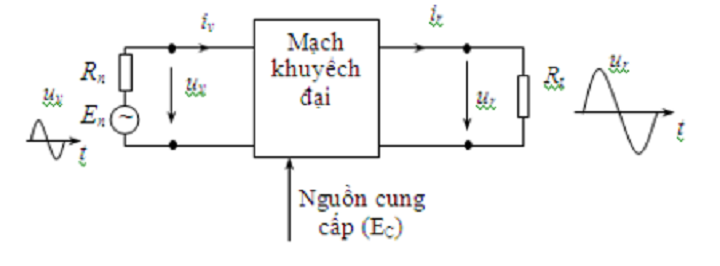

Mô Hình Khuếch Đại Đơn Giản

1. Giới Thiệu Về Mô Hình Khuếch Đại Đơn Giản

Mô hình khuếch đại đơn giản là một khái niệm lý tưởng trong thiết kế mạch điện tử, thường sử dụng transistor hoặc op-amp để mô phỏng các chức năng khuếch đại tín hiệu. Mô hình này giúp đơn giản hóa việc phân tích và thiết kế mạch bằng cách đưa ra các giả định lý tưởng, giúp dễ dàng hiểu nguyên lý hoạt động của mạch mà không cần quá quan tâm đến những giới hạn thực tế.

2. Các Giả Định Cơ Bản Của Mô Hình Khuếch Đại Đơn Giản

Phản Hồi Tuyến Tính

Giả định rằng mạch có phản hồi tuyến tính, nghĩa là đầu ra của mạch tỷ lệ thuận với đầu vào theo một tỉ lệ không đổi. Điều này có nghĩa là nếu đầu vào tăng lên, đầu ra sẽ tăng theo với một tỉ lệ cố định, giúp tín hiệu sau khuếch đại không bị biến dạng.

Không Giới Hạn Công Suất

Trong mô hình lý tưởng, không có giới hạn về mức công suất đầu ra. Điều này có nghĩa là mạch có khả năng khuếch đại tín hiệu đến bất kỳ độ lớn nào mà không bị hạn chế bởi các yếu tố như nguồn cung cấp năng lượng hoặc giới hạn linh kiện. Mô hình này giả định rằng khuếch đại có thể hoạt động ở mức công suất cực lớn mà không có tổn thất hay giới hạn vật lý.

Không Có Suy Giảm Tín Hiệu

Mô hình giả định rằng không có tổn hao hoặc méo tín hiệu, nghĩa là tín hiệu đầu ra sẽ hoàn toàn trung thực với tín hiệu đầu vào, chỉ khác biệt về độ lớn. Điều này loại bỏ các yếu tố không lý tưởng như sự nhiễu và méo tín hiệu, giúp đơn giản hóa các tính toán và phân tích mạch.

3. Ứng Dụng Của Mô Hình Khuếch Đại Đơn Giản

Mô hình khuếch đại đơn giản với các giả định lý tưởng này thường được sử dụng trong các giai đoạn phân tích lý thuyết và giáo dục. Nó cũng có mặt trong:

• Thiết kế và phân tích ban đầu: Giúp người kỹ sư có cái nhìn tổng quan về hiệu suất của mạch mà không cần xét đến các yếu tố phức tạp hơn.
• Giáo dục: Là công cụ giảng dạy, giúp người học dễ dàng hiểu nguyên lý hoạt động của mạch khuếch đại mà không bị phân tâm bởi các yếu tố ngoài lý tưởng.

4. Hạn Chế Của Mô Hình Lý Tưởng

Tuy hữu ích trong lý thuyết, mô hình khuếch đại đơn giản không phản ánh hoàn toàn tình huống thực tế vì các yếu tố sau:

• Giới hạn công suất: Thực tế, công suất của mạch bị giới hạn bởi các linh kiện và nguồn cung cấp.
• Méo và nhiễu tín hiệu: Ở các mức tần số và độ lớn tín hiệu cao, mạch sẽ gặp hiện tượng méo tín hiệu.
• Suy hao công suất: Tín hiệu không thể truyền đi mà không có tổn hao, và độ ổn định của mạch sẽ phụ thuộc vào điều kiện thực tế.

Giải Pháp Khắc Phục Nhược Điểm của Mạch Tăng Độ Khuếch Đại Đơn Giản

1. Thiết Kế Nhiều Tầng Khuếch Đại

Một trong những giải pháp hiệu quả để tăng cường độ khuếch đại mà không gây ra các vấn đề như méo tín hiệu hoặc mất ổn định là thiết kế mạch nhiều tầng. Thay vì sử dụng một tầng khuếch đại có gain cao, người ta chia quá trình khuếch đại thành nhiều tầng, mỗi tầng có gain thấp hơn nhưng khi kết hợp lại sẽ cho độ khuếch đại mong muốn. Ưu điểm của phương pháp này:

• Giảm méo tín hiệu: Mỗi tầng hoạt động ở mức khuếch đại thấp hơn, giúp hạn chế hiện tượng méo phi tuyến.
• Cải thiện ổn định: Việc chia tầng làm giảm tải trên mỗi tầng, giữ cho mạch hoạt động ổn định và giảm nguy cơ tự dao động.

2. Áp Dụng Phản Hồi Âm (Negative Feedback)

Phản hồi âm là một kỹ thuật phổ biến giúp giảm thiểu méo phi tuyến và tăng tính ổn định cho mạch khuếch đại. Bằng cách đưa một phần tín hiệu đầu ra trở lại đầu vào với cực tính ngược lại, phản hồi âm giúp:

• Giảm méo phi tuyến: Điều này làm tín hiệu đầu ra trung thực hơn với đầu vào, ngay cả khi gain cao.
• Cải thiện độ ổn định: Phản hồi âm giúp hạn chế những dao động bất ổn và tự dao động, đặc biệt hiệu quả khi cần khuếch đại tín hiệu có gain lớn.
• Duy trì hiệu suất: Phản hồi âm không chỉ ổn định mà còn cải thiện khả năng đáp ứng tần số của mạch, giúp giữ cho tín hiệu chính xác và hiệu quả hơn trong dải tần mong muốn.

3. Cải Thiện Tản Nhiệt

Khi mạch khuếch đại hoạt động ở mức công suất cao, nhiệt độ của các linh kiện sẽ tăng lên, ảnh hưởng đến hiệu suất và tuổi thọ của mạch. Để khắc phục vấn đề này, có thể áp dụng các giải pháp tản nhiệt như:

Bố trí linh kiện hợp lý: Đặt các linh kiện sinh nhiệt xa nhau và thiết kế các khe thoáng để không khí lưu thông tự nhiên giúp tăng cường hiệu quả tản nhiệt.

Gắn tản nhiệt: Các thanh hoặc phiến tản nhiệt giúp phân tán nhiệt độ từ linh kiện ra môi trường xung quanh, giữ nhiệt độ linh kiện ổn định.

Quạt làm mát: Trong các mạch yêu cầu công suất cao hoặc hoạt động liên tục, quạt làm mát sẽ cải thiện lưu thông không khí, giúp tản nhiệt nhanh và bảo vệ linh kiện.

Kết Luận

Mạch khuếch đại đơn giản mặc dù hữu ích cho các ứng dụng cơ bản, nhưng gặp nhiều nhược điểm khi tăng độ khuếch đại, như hiện tượng bão hòa, méo tín hiệu, mất ổn định, và sinh nhiệt cao. Hiểu rõ các hạn chế này giúp xác định các phương pháp tối ưu như thiết kế nhiều tầng khuếch đại, áp dụng phản hồi âm, và cải thiện tản nhiệt. Những giải pháp này không chỉ giúp tăng độ ổn định mà còn nâng cao hiệu suất của mạch khuếch đại, đảm bảo khả năng khuếch đại tín hiệu lớn mà vẫn giữ được độ trung thực và bền bỉ cho thiết bị trong các ứng dụng đòi hỏi yêu cầu cao.
