Bộ Khuếch Đại Emitter Chung Là Gì?

1. Giới Thiệu

Giới thiệu tổng quan

Bộ khuếch đại emitter chung, hay còn gọi là common-emitter amplifier, là một trong những loại mạch khuếch đại được sử dụng rộng rãi nhất trong lĩnh vực điện tử. Loại khuếch đại này có cấu trúc đơn giản nhưng mang lại hiệu suất cao và dễ dàng điều chỉnh, phù hợp cho nhiều ứng dụng khác nhau. Nhờ khả năng khuếch đại biên độ tín hiệu với độ tuyến tính cao, bộ khuếch đại emitter chung thường được sử dụng trong các mạch khuếch đại âm thanh, truyền thông, và các thiết bị điện tử tiêu dùng.

Vai trò trong mạch khuếch đại

Bộ khuếch đại emitter chung đóng vai trò quan trọng trong hệ thống khuếch đại tín hiệu. Với khả năng khuếch đại điện áp đáng kể và khuếch đại công suất trung bình, nó giúp tăng cường tín hiệu từ đầu vào lên mức có thể được xử lý hoặc truyền đi trong các thiết bị khác. Trong mạch khuếch đại, bộ khuếch đại emitter chung không chỉ cải thiện độ nhạy của hệ thống mà còn giúp giữ ổn định độ tuyến tính của tín hiệu, đảm bảo chất lượng đầu ra rõ ràng và ít méo tín hiệu.

2. Bộ Khuếch Đại Emitter Chung Là Gì?

Định nghĩa

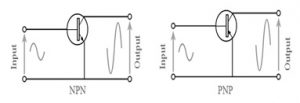

Bộ khuếch đại emitter chung (common-emitter amplifier) là một loại mạch khuếch đại sử dụng transistor trong cấu hình đặc biệt, trong đó chân emitter của transistor được kết nối với một điện áp chung, thường là đất (ground) hoặc một điểm tham chiếu ổn định trong mạch. Cấu hình này cho phép tín hiệu đầu vào được đưa vào qua chân base, trong khi tín hiệu đầu ra được lấy từ chân collector của transistor. Khi tín hiệu được khuếch đại, nó tạo ra một biên độ đầu ra lớn hơn nhiều so với đầu vào, đáp ứng yêu cầu khuếch đại tín hiệu trong nhiều ứng dụng điện tử.

Tính năng chính

Bộ khuếch đại emitter chung có một số đặc điểm cơ bản nổi bật:

• Độ lợi điện áp cao: Cấu hình này có khả năng khuếch đại điện áp đáng kể, giúp tăng cường tín hiệu từ mức nhỏ lên mức đủ lớn để sử dụng trong các mạch khác.
• Đảo pha tín hiệu: Đầu ra của mạch emitter chung bị đảo pha 180 độ so với tín hiệu đầu vào. Nghĩa là, khi đầu vào tăng, đầu ra sẽ giảm và ngược lại, điều này là đặc điểm quan trọng trong một số ứng dụng điện tử.
• Hiệu quả khuếch đại tốt: Bộ khuếch đại emitter chung cung cấp độ lợi cao và hoạt động ổn định trong nhiều ứng dụng, mang lại hiệu quả khuếch đại cao mà không đòi hỏi cấu trúc mạch phức tạp.

Nhờ các đặc điểm này, bộ khuếch đại emitter chung được sử dụng rộng rãi trong các thiết bị âm thanh, mạch truyền thông và các ứng dụng xử lý tín hiệu khác.

3. Nguyên Lý Hoạt Động Của Bộ Khuếch Đại Emitter Chung

Hoạt động của transistor

Trong bộ khuếch đại emitter chung, transistor thường hoạt động ở chế độ khuếch đại tuyến tính. Điều này nghĩa là transistor được cấp dòng phân cực phù hợp tại chân base, giúp nó hoạt động trong vùng hoạt động tích cực. Khi tín hiệu đầu vào đi vào chân base của transistor, nó điều khiển dòng IB (dòng base), từ đó điều chỉnh dòng IC (dòng collector) đi qua transistor. Vì dòng IC lớn hơn nhiều lần dòng IB, sự thay đổi nhỏ ở dòng IB sẽ gây ra thay đổi lớn ở dòng IC, tạo ra hiệu ứng khuếch đại.

Biến đổi tín hiệu đầu vào

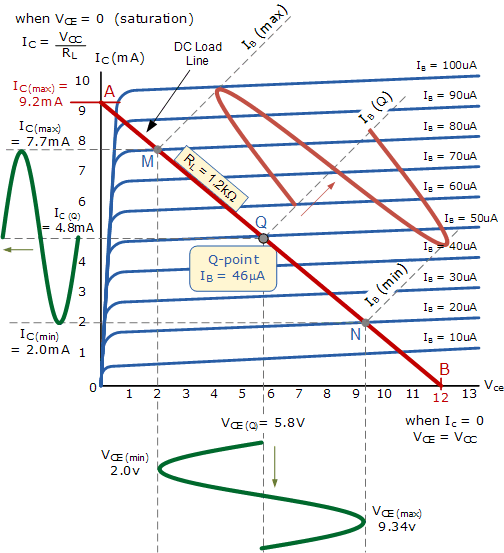

Khi tín hiệu đầu vào được đưa vào chân base, sự thay đổi dòng base IB sẽ làm thay đổi điện áp VCE giữa chân collector và emitter. Điều này tạo ra một sự thay đổi tương ứng ở điện áp đầu ra của mạch. Cụ thể, khi dòng IB tăng, dòng IC sẽ tăng lên, làm giảm điện áp VCE. Nhờ sự điều chỉnh này, tín hiệu đầu ra sẽ có biên độ lớn hơn tín hiệu đầu vào, đáp ứng yêu cầu khuếch đại của mạch.

Hiệu ứng đảo pha

Trong cấu hình emitter chung, khi điện áp đầu vào tại chân base tăng, dòng IC tăng, dẫn đến giảm điện áp VCE giữa collector và emitter. Kết quả là điện áp đầu ra tại chân collector giảm. Điều này tạo ra hiệu ứng đảo pha 180 độ giữa tín hiệu đầu vào và đầu ra: khi đầu vào tăng, đầu ra giảm và ngược lại. Sự đảo pha này là đặc trưng quan trọng của bộ khuếch đại emitter chung, mang lại khả năng khuếch đại tín hiệu với độ lợi cao và phù hợp với nhiều mạch xử lý tín hiệu khác nhau.

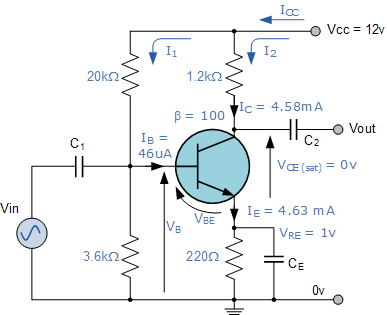

4. Các Thành Phần Chính Trong Mạch Khuếch Đại Emitter Chung

Transistor

Transistor (NPN hoặc PNP) là thành phần cốt lõi trong bộ khuếch đại emitter chung. Trong mạch này, transistor hoạt động như một thiết bị điều khiển dòng điện, cho phép khuếch đại tín hiệu nhỏ từ đầu vào thành tín hiệu có biên độ lớn hơn ở đầu ra. Transistor NPN thường được sử dụng phổ biến vì cấu hình của nó giúp đơn giản hóa thiết kế và tối ưu hóa hiệu suất khuếch đại. Trong mạch, dòng điện từ chân base điều khiển dòng điện lớn hơn nhiều qua chân collector, tạo ra tín hiệu khuếch đại.

Điện trở

• Điện trở tại chân collector (RC): Được kết nối giữa chân collector và nguồn cung cấp, RC điều chỉnh độ lợi của mạch. Điện trở này cũng giúp giảm dòng qua transistor, ngăn không cho transistor bị hỏng do dòng quá cao.
• Điện trở tại chân base (RB): Nằm ở chân base, RB giúp phân cực transistor và điều chỉnh dòng base (IB), đảm bảo transistor hoạt động ổn định trong vùng khuếch đại.
• Điện trở tại chân emitter (RE): Được gắn ở chân emitter để ổn định hoạt động của mạch và giảm thiểu hiện tượng phản hồi ngược. Điện trở này cũng giúp kiểm soát độ lợi của mạch, vì độ lợi sẽ tỷ lệ nghịch với giá trị của RE.

Tụ điện

Tụ điện ghép đóng vai trò quan trọng trong việc lọc tín hiệu và ngăn dòng điện một chiều (DC) từ nguồn cung cấp đi qua các bộ phận của mạch mà chỉ có dòng điện xoay chiều (AC) được truyền qua. Trong mạch khuếch đại emitter chung, tụ điện thường được sử dụng để:

• Ghép tín hiệu đầu vào và đầu ra: Giúp ngăn dòng DC từ nguồn cung cấp ảnh hưởng đến các tầng khác trong mạch.
• Bypass tụ điện emitter: Tăng độ lợi của mạch bằng cách bỏ qua điện trở emitter RE khi tín hiệu xoay chiều (AC) đi qua. Điều này giúp khuếch đại tín hiệu AC mà không ảnh hưởng đến độ ổn định của DC.

Nguồn cấp

Nguồn cấp trong mạch khuếch đại emitter chung có nhiệm vụ cung cấp điện áp ổn định cho mạch hoạt động. Điện áp này thường được cung cấp qua chân collector và emitter, duy trì độ phân cực phù hợp cho transistor. Độ ổn định của nguồn cấp ảnh hưởng trực tiếp đến hiệu suất khuếch đại của mạch và độ chính xác của tín hiệu đầu ra. Một nguồn cấp ổn định sẽ giúp mạch hoạt động trơn tru, tránh nhiễu và đảm bảo chất lượng tín hiệu.

5. Các Ưu Điểm Và Nhược Điểm Của Bộ Khuếch Đại Emitter Chung

Ưu điểm

• Độ lợi cao: Bộ khuếch đại emitter chung có khả năng khuếch đại điện áp lớn, làm cho nó rất hiệu quả trong việc khuếch đại các tín hiệu nhỏ thành tín hiệu có biên độ lớn hơn, đáp ứng tốt các yêu cầu trong các hệ thống âm thanh và xử lý tín hiệu.
• Thiết kế đơn giản: Cấu trúc mạch emitter chung không phức tạp, dễ dàng lắp đặt và bảo trì, điều này giúp giảm chi phí và thời gian thiết kế.
• Hiệu quả trong khuếch đại tín hiệu nhỏ: Với độ nhạy cao, cấu hình emitter chung có thể khuếch đại các tín hiệu yếu một cách hiệu quả mà không cần các mạch phức tạp, rất phù hợp cho các ứng dụng cần khuếch đại tín hiệu yếu đầu vào.

Nhược điểm

• Dễ bị nhiễu và biến dạng tín hiệu: Khi khuếch đại tín hiệu lớn, mạch emitter chung dễ gặp hiện tượng biến dạng tín hiệu và nhiễu. Sự biến dạng này xảy ra khi transistor không thể xử lý biên độ tín hiệu cao, gây ra hiện tượng cắt đầu tín hiệu hoặc méo dạng.
• Yêu cầu hiệu chỉnh để ổn định: Cấu hình emitter chung yêu cầu phải điều chỉnh và sử dụng điện trở phù hợp để ổn định dòng và điện áp, đảm bảo transistor không rơi vào trạng thái quá tải hoặc làm biến dạng tín hiệu đầu ra. Các mạch ổn định như điện trở và tụ điện thường phải được sử dụng để duy trì độ tuyến tính của mạch, điều này có thể làm tăng độ phức tạp khi yêu cầu hoạt động chính xác cao.

Bộ khuếch đại emitter chung phù hợp cho nhiều ứng dụng, nhưng để đạt được hiệu suất tối ưu, cần xem xét cẩn thận các điều kiện hoạt động và lựa chọn linh kiện phù hợp nhằm giảm thiểu những nhược điểm nêu trên.

6. Ứng Dụng Của Bộ Khuếch Đại Emitter Chung

Thiết bị âm thanh (Audio Amplifiers)

Trong các hệ thống âm thanh như loa và tai nghe, bộ khuếch đại emitter chung thường được sử dụng để khuếch đại tín hiệu âm thanh từ nguồn vào, giúp tín hiệu đạt được mức công suất đủ để phát qua loa hoặc tai nghe với chất lượng tốt. Cấu hình emitter chung cung cấp độ lợi cao và có khả năng xử lý tín hiệu nhỏ hiệu quả, làm tăng cường độ và chất lượng âm thanh trong các thiết bị âm thanh cá nhân và chuyên nghiệp.

Bộ thu phát RF (Radio Frequency)

Bộ khuếch đại emitter chung cũng được sử dụng rộng rãi trong các thiết bị thu phát sóng vô tuyến, như radio, bộ đàm và thiết bị truyền thông không dây. Trong các thiết bị này, bộ khuếch đại emitter chung giúp khuếch đại tín hiệu RF (tần số vô tuyến), đảm bảo tín hiệu đủ mạnh để phát đi khoảng cách xa hoặc đủ nhạy để thu nhận các tín hiệu yếu. Đặc điểm đảo pha và khả năng khuếch đại điện áp cao giúp mạch hoạt động ổn định, hiệu quả trong điều kiện tần số cao.

Thiết bị đo lường và điều khiển

Trong các hệ thống đo lường và điều khiển tự động, bộ khuếch đại emitter chung thường được tích hợp vào các mạch cảm biến để khuếch đại tín hiệu yếu từ cảm biến trước khi đưa đến bộ điều khiển hoặc xử lý. Các cảm biến đo nhiệt độ, độ ẩm, ánh sáng thường phát ra tín hiệu rất nhỏ, cần được khuếch đại để đạt mức đọc ổn định và chính xác. Nhờ thiết kế đơn giản và khả năng khuếch đại tín hiệu hiệu quả, bộ khuếch đại emitter chung là một phần không thể thiếu trong các hệ thống đo lường và điều khiển hiện đại.

Với các ứng dụng đa dạng từ âm thanh, truyền thông đến điều khiển tự động, bộ khuếch đại emitter chung là một thành phần linh hoạt và phổ biến trong lĩnh vực điện tử.

7. So Sánh Với Các Loại Khuếch Đại Khác

Emitter Chung vs. Collector Chung

• Độ lợi: Bộ khuếch đại emitter chung cung cấp độ lợi điện áp cao nhưng độ lợi dòng điện thấp hơn. Ngược lại, cấu hình collector chung (hay còn gọi là mạch theo emitter hoặc bộ đệm) có độ lợi điện áp xấp xỉ 1, nhưng độ lợi dòng điện cao hơn, giúp cải thiện khả năng tải.
• Ứng dụng: Do độ lợi điện áp cao, emitter chung được sử dụng chủ yếu để khuếch đại tín hiệu yếu trong các mạch xử lý tín hiệu. Trong khi đó, collector chung thường được dùng làm bộ đệm giữa các tầng khuếch đại hoặc kết nối với tải, nhờ khả năng cấp dòng lớn mà không làm thay đổi biên độ tín hiệu, giúp ổn định hệ thống và giảm thiểu nhiễu.

Emitter Chung vs. Base Chung

• Cấu trúc: Ở cấu hình emitter chung, chân emitter được nối đất hoặc điện áp tham chiếu, và tín hiệu đầu vào đi qua chân base. Còn trong cấu hình base chung, chân base được nối đất hoặc điện áp cố định, tín hiệu đầu vào được đưa vào qua emitter, và đầu ra được lấy từ collector. Cấu trúc base chung ít gặp hơn emitter chung do yêu cầu cao về phân cực.
• Đặc tính khuếch đại:
  • Emitter chung có độ lợi điện áp cao và đảo pha 180 độ so với đầu vào, thích hợp cho việc khuếch đại tín hiệu trong các hệ thống âm thanh và RF.
  • Base chung có độ lợi điện áp cao và không đảo pha. Điểm đặc biệt là nó có độ trở kháng đầu vào thấp và độ trở kháng đầu ra cao, nên thường được sử dụng trong các ứng dụng tần số cao, như mạch khuếch đại RF, nơi yêu cầu đáp ứng tần số rộng nhưng lại cần sự ổn định và hiệu suất cao trong khuếch đại tín hiệu cao tần.

Cả ba cấu hình đều có những đặc tính riêng, phù hợp cho các mục đích sử dụng khác nhau trong lĩnh vực điện tử.

8. Kết Luận

Tóm tắt

Bộ khuếch đại emitter chung là một cấu hình khuếch đại tín hiệu mạnh mẽ, phổ biến trong nhiều ứng dụng điện tử nhờ vào độ lợi điện áp cao, khả năng khuếch đại tín hiệu yếu, và thiết kế đơn giản. Với cấu trúc gồm các thành phần như transistor, điện trở, tụ điện và nguồn cấp ổn định, mạch emitter chung không chỉ đảm bảo hiệu quả khuếch đại mà còn giúp duy trì chất lượng tín hiệu, tuy nhiên cũng đòi hỏi các điều chỉnh hợp lý để giảm thiểu nhiễu và biến dạng tín hiệu khi xử lý tín hiệu lớn.

Lời kết

Bộ khuếch đại emitter chung đóng vai trò quan trọng và không thể thiếu trong các hệ thống điện tử hiện đại, từ thiết bị âm thanh cho đến bộ thu phát RF và thiết bị đo lường điều khiển. Với ưu điểm về hiệu quả khuếch đại và tính linh hoạt trong thiết kế, bộ khuếch đại emitter chung là một kiến thức cơ bản và cần thiết cho bất kỳ ai làm việc hoặc nghiên cứu trong lĩnh vực điện tử. Người đọc có thể dễ dàng gặp các ứng dụng của cấu hình này trong đời sống hàng ngày, đặc biệt là trong các thiết bị truyền thông và các mạch cảm biến tự động.
