Unity-Gain Phase Splitter Là Gì?

Mục Lục

Giới Thiệu về Unity-Gain Phase Splitter

Unity-Gain Phase Splitter là một mạch điện tử được thiết kế để chia tín hiệu đầu vào thành hai tín hiệu đầu ra có biên độ bằng nhau nhưng ngược pha. Điều đặc biệt của mạch này là nó không thay đổi biên độ tín hiệu, tức là hệ số khuếch đại của mạch là 1 (unity-gain), giúp duy trì độ trung thực của tín hiệu gốc.

Ứng Dụng của Unity-Gain Phase Splitter

Trong các ứng dụng âm thanh và khuếch đại tín hiệu, Unity-Gain Phase Splitter thường được dùng để tạo ra tín hiệu đầu ra ngược pha cho các tầng khuếch đại tiếp theo hoặc các thiết bị có nhu cầu xử lý tín hiệu đa pha. Nhờ khả năng phân tách tín hiệu mà không tăng cường độ, mạch này hỗ trợ:

Âm thanh stereo: Tạo hiệu ứng âm thanh chân thực hơn, đặc biệt là trong các hệ thống âm thanh hi-fi.
Bộ khuếch đại công suất: Chia tín hiệu để cung cấp đầu vào cho các tầng khuếch đại khác nhau mà không làm sai lệch biên độ.
Truyền dẫn tín hiệu cân bằng: Đảm bảo tín hiệu không bị nhiễu khi truyền đi xa nhờ khả năng tạo ra tín hiệu ngược pha.

Lợi Ích của Unity-Gain Phase Splitter

Unity-Gain Phase Splitter đem lại một số lợi ích nổi bật như:

Duy trì biên độ tín hiệu: Không làm tăng hoặc giảm cường độ tín hiệu đầu vào.
Chất lượng tín hiệu ổn định: Giúp giảm nhiễu và biến dạng khi tín hiệu được chia tách và truyền dẫn.
Tối ưu hóa cho các hệ thống âm thanh và khuếch đại: Hỗ trợ các ứng dụng yêu cầu tín hiệu đầu vào đa pha, giữ cho tín hiệu sạch và không méo tiếng.

Unity-Gain Phase Splitter là một thành phần thiết yếu trong nhiều hệ thống điện tử, đặc biệt là các ứng dụng âm thanh, nhờ vào khả năng chia tín hiệu ngược pha mà không làm thay đổi biên độ, từ đó giúp tín hiệu được truyền tải chân thực và rõ nét hơn.

Cấu Tạo của Unity-Gain Phase Splitter

Các Thành Phần Chính của Unity-Gain Phase Splitter

Unity-Gain Phase Splitter thường được cấu tạo từ các linh kiện điện tử cơ bản như transistor hoặc op-amp (bộ khuếch đại thuật toán). Mỗi loại linh kiện mang đến các đặc điểm khác nhau, tuy nhiên, mục tiêu chung của mạch là chia tín hiệu đầu vào thành hai tín hiệu đầu ra với pha ngược nhau mà không thay đổi biên độ.

Cấu Trúc Mạch Unity-Gain Phase Splitter

Đầu vào (Input): Đây là nơi nhận tín hiệu ban đầu, thường là tín hiệu âm thanh hoặc tín hiệu điện áp để mạch có thể xử lý và chia tách.
Đầu ra 1 (Output 1): Tín hiệu ở đầu ra này giữ nguyên pha với tín hiệu đầu vào. Đây thường là một tín hiệu bản sao của đầu vào nhưng có cùng pha.
Đầu ra 2 (Output 2): Tín hiệu ở đầu ra này ngược pha với tín hiệu đầu vào. Mạch sẽ tạo một bản sao của tín hiệu đầu vào nhưng đảo ngược pha để tạo hiệu ứng tín hiệu ngược.

Nguyên Lý Hoạt Động

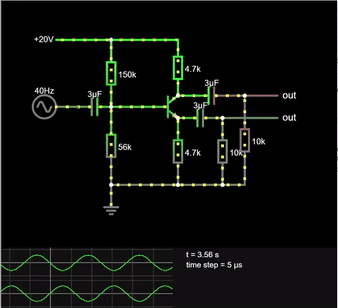

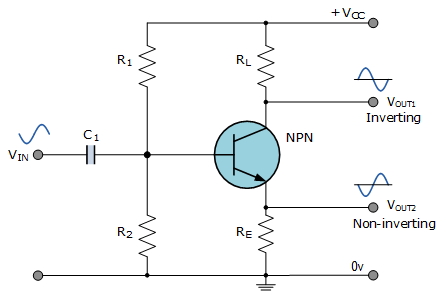

Transistor-based Phase Splitter: Trong mạch sử dụng transistor, dòng điện hoặc điện áp đầu vào được đưa đến một transistor hoạt động như một công tắc phân pha. Mạch tạo ra hai tín hiệu bằng cách định hướng dòng qua các điện trở và transistor sao cho hai đầu ra có pha khác nhau.
Op-Amp-based Phase Splitter: Ở mạch này, op-amp sẽ chia tín hiệu đầu vào thành hai đường tín hiệu. Một đường là tín hiệu đầu vào giữ nguyên pha (non-inverting), còn đường kia là tín hiệu ngược pha (inverting). Op-amp thường được ưa chuộng vì khả năng hoạt động chính xác và ổn định.

Ưu Điểm Của Unity-Gain Phase Splitter

Thiết kế đơn giản: Sử dụng các linh kiện cơ bản, dễ lắp ráp và sửa chữa.
Chất lượng tín hiệu cao: Với cấu trúc giữ nguyên biên độ, mạch này giúp duy trì chất lượng tín hiệu mà không làm biến dạng.
Tính ứng dụng cao: Được sử dụng rộng rãi trong các hệ thống âm thanh, bộ khuếch đại và các thiết bị điện tử cần tín hiệu đối xứng.

Unity-Gain Phase Splitter đóng vai trò quan trọng trong các ứng dụng yêu cầu sự chính xác về pha của tín hiệu, giúp đảm bảo rằng tín hiệu được phân chia một cách cân bằng mà không ảnh hưởng đến chất lượng ban đầu.

Nguyên Lý Hoạt Động của Unity-Gain Phase Splitter

Nguyên Lý Cơ Bản

Unity-Gain Phase Splitter hoạt động dựa trên nguyên lý bảo toàn biên độ nhưng thay đổi pha của tín hiệu đầu vào. Điều này có nghĩa là mạch sẽ tạo ra hai tín hiệu đầu ra có cùng biên độ với tín hiệu đầu vào, nhưng một tín hiệu giữ nguyên pha, trong khi tín hiệu còn lại ngược pha với tín hiệu đầu vào. Mạch không làm tăng hay giảm cường độ tín hiệu, đảm bảo biên độ của hai tín hiệu đầu ra bằng nhau (unity-gain).

Hoạt Động Chi Tiết

Nhận Tín Hiệu Đầu Vào: Khi một tín hiệu (có thể là tín hiệu âm thanh hoặc tín hiệu điện áp) được đưa vào mạch Unity-Gain Phase Splitter, mạch sẽ xử lý tín hiệu này qua các linh kiện điện tử như transistor hoặc op-amp.
Chia Tín Hiệu Thành Hai Đầu Ra:
- Đầu ra 1 (Output 1): Đây là tín hiệu đồng pha với tín hiệu đầu vào. Đối với mạch sử dụng op-amp, tín hiệu này có thể được lấy từ đầu vào không đảo (non-inverting input), giúp giữ nguyên pha của tín hiệu đầu vào.
- Đầu ra 2 (Output 2): Đây là tín hiệu ngược pha với tín hiệu đầu vào. Đối với mạch op-amp, tín hiệu này được lấy từ đầu vào đảo (inverting input), tạo tín hiệu đảo pha so với tín hiệu ban đầu.
Đảm Bảo Biên Độ Không Thay Đổi:
- Mạch Unity-Gain Phase Splitter được thiết kế để duy trì biên độ không đổi, nghĩa là cường độ tín hiệu ở cả hai đầu ra có cùng độ lớn như tín hiệu đầu vào. Đây là lý do tại sao mạch này được gọi là “unity-gain” (khuếch đại bằng 1).

Ví Dụ Hoạt Động Của Unity-Gain Phase Splitter Với Op-Amp

Khi sử dụng op-amp, mạch phase splitter thường bao gồm các điện trở với giá trị bằng nhau kết nối đến đầu vào không đảo và đảo của op-amp. Điều này cho phép tạo ra hai tín hiệu đầu ra như sau:

Output 1 (Đồng pha): Tín hiệu đầu ra giữ nguyên pha nhờ đầu vào không đảo của op-amp.
Output 2 (Ngược pha): Tín hiệu đầu ra ngược pha nhờ đầu vào đảo của op-amp, với độ lớn tương tự đầu vào nhưng ngược pha 180 độ.

Ứng Dụng Nguyên Lý Hoạt Động Trong Thực Tế

Hệ thống âm thanh stereo: Tạo tín hiệu âm thanh đối xứng, giúp tạo hiệu ứng âm thanh rộng hơn, rõ ràng và sống động.
Khuếch đại công suất trong hệ thống âm thanh: Giúp đảm bảo tín hiệu đầu vào đa pha được cấp chính xác cho các tầng khuếch đại, nâng cao hiệu quả truyền tín hiệu.
Truyền tín hiệu cân bằng: Trong các hệ thống truyền tín hiệu, việc có tín hiệu ngược pha giúp giảm thiểu nhiễu khi truyền đi xa.

Unity-Gain Phase Splitter là một trong những mạch quan trọng giúp tạo tín hiệu ngược pha với độ chính xác cao, đồng thời giữ nguyên biên độ, lý tưởng cho các ứng dụng cần truyền tín hiệu chất lượng cao và không bị nhiễu.

Ứng Dụng của Unity-Gain Phase Splitter

Unity-Gain Phase Splitter là một mạch quan trọng trong các hệ thống xử lý tín hiệu, đặc biệt là các ứng dụng âm thanh và truyền dẫn tín hiệu. Mạch này hỗ trợ chia tín hiệu thành hai đầu ra có pha đối lập, nhờ đó tối ưu hóa chất lượng và độ chính xác của tín hiệu.

1. Ứng Dụng trong Khuếch Đại Âm Thanh

Trong các bộ khuếch đại âm thanh, Unity-Gain Phase Splitter đảm bảo sự cân bằng tín hiệu giữa các đầu vào khuếch đại, tạo ra hai tín hiệu đối lập về pha nhưng đồng biên độ. Điều này giúp:

Tạo hiệu ứng âm thanh sống động và chi tiết: Các hệ thống stereo và âm thanh hi-fi có thể sử dụng tín hiệu đối pha để tạo ra âm trường rộng hơn.
Tăng cường công suất khuếch đại: Giúp các tầng khuếch đại công suất xử lý tín hiệu một cách ổn định, nâng cao chất lượng âm thanh đầu ra.

2. Ứng Dụng trong Thiết Bị Phát Sóng

Unity-Gain Phase Splitter có vai trò quan trọng trong các thiết bị phát sóng và truyền dẫn tín hiệu, như thiết bị phát FM, hệ thống truyền hình và thiết bị truyền thông:

Chia tín hiệu thành các pha đối lập: Đảm bảo tín hiệu phát ra đồng đều và ít bị nhiễu, giúp tín hiệu có thể truyền đi xa mà vẫn giữ được chất lượng.
Cải thiện hiệu quả truyền tín hiệu: Sử dụng tín hiệu đối pha có thể giúp chống nhiễu trong môi trường truyền tải, đặc biệt trong các thiết bị sử dụng truyền tín hiệu cân bằng (balanced transmission).

3. Ứng Dụng trong Thiết Bị Ghi Âm

Trong các thiết bị ghi âm, Unity-Gain Phase Splitter giúp giảm nhiễu và độ méo tín hiệu bằng cách tạo ra tín hiệu đối lập về pha:

Giảm nhiễu và méo tiếng: Đối với các thiết bị ghi âm như máy ghi âm kỹ thuật số và hệ thống thu âm, việc giảm nhiễu là quan trọng để có chất lượng âm thanh tốt. Tín hiệu đối pha giúp loại bỏ nhiễu một cách hiệu quả.
Tối ưu hóa tín hiệu thu âm: Đảm bảo tín hiệu được ghi lại rõ ràng, ít bị suy giảm chất lượng trong quá trình xử lý và lưu trữ.

4. Ứng Dụng trong Các Hệ Thống Truyền Dẫn Tín Hiệu

Unity-Gain Phase Splitter cũng được sử dụng rộng rãi trong các hệ thống truyền dẫn tín hiệu:

Truyền tín hiệu cân bằng: Trong hệ thống truyền dẫn tín hiệu cân bằng (balanced signal transmission), tín hiệu đối pha giúp giảm thiểu nhiễu trong quá trình truyền tín hiệu qua khoảng cách xa, đặc biệt trong các dây cáp truyền tải âm thanh và tín hiệu công nghiệp.
Ứng dụng trong thiết bị đo lường và xử lý tín hiệu: Đảm bảo tín hiệu đo lường được chính xác và ít chịu ảnh hưởng từ các yếu tố nhiễu bên ngoài.

Unity-Gain Phase Splitter là một giải pháp lý tưởng trong các ứng dụng yêu cầu chia tách tín hiệu thành hai pha ngược nhau mà không làm thay đổi biên độ, giúp nâng cao hiệu quả khuếch đại, chất lượng truyền tín hiệu và độ trung thực của tín hiệu trong các hệ thống âm thanh, truyền dẫn và ghi âm.

Lợi Ích của Unity-Gain Phase Splitter

Unity-Gain Phase Splitter mang lại nhiều lợi ích vượt trội, đặc biệt là trong các ứng dụng âm thanh và truyền dẫn tín hiệu. Dưới đây là các lợi ích chính:

1. Không Làm Thay Đổi Biên Độ Tín Hiệu

Duy trì độ lớn của tín hiệu: Unity-Gain Phase Splitter đảm bảo rằng tín hiệu đầu ra có biên độ giống với tín hiệu đầu vào (unity-gain), không làm thay đổi cường độ tín hiệu.
Giảm méo tiếng: Bằng cách giữ nguyên biên độ tín hiệu, mạch giúp giảm hiện tượng méo tiếng, duy trì độ trung thực và rõ nét của tín hiệu ban đầu.

2. Khả Năng Cân Bằng Tín Hiệu

Tạo ra tín hiệu đối xứng pha: Mạch chia tín hiệu thành hai đầu ra với pha ngược nhau nhưng có độ lớn bằng nhau, điều này rất hữu ích để duy trì cân bằng tín hiệu trong các hệ thống âm thanh.
Cải thiện chất lượng âm thanh và giảm nhiễu: Việc có hai tín hiệu đối pha giúp loại bỏ các yếu tố nhiễu, từ đó cải thiện độ sạch của âm thanh, lý tưởng cho các ứng dụng yêu cầu chất lượng tín hiệu cao.

3. Hiệu Quả Trong Các Ứng Dụng Âm Thanh Chuyên Nghiệp

Tăng cường độ trong trẻo và chi tiết của âm thanh: Trong các hệ thống âm thanh cao cấp, Unity-Gain Phase Splitter giúp tạo ra âm thanh trong trẻo và chi tiết hơn, cho phép người nghe trải nghiệm âm thanh trung thực, rõ ràng.
Lý tưởng cho các hệ thống âm thanh stereo và hi-fi: Đối với các hệ thống âm thanh stereo, việc có tín hiệu đối pha giúp tạo ra hiệu ứng âm thanh rộng và sống động hơn, tối ưu hóa trải nghiệm nghe.

4. Khả Năng Ứng Dụng Cao trong Truyền Tải Tín Hiệu

Giảm nhiễu khi truyền tín hiệu: Mạch này giúp cân bằng tín hiệu, giảm thiểu tác động của nhiễu khi truyền tín hiệu qua khoảng cách xa, phù hợp với các hệ thống truyền dẫn tín hiệu công nghiệp và âm thanh.
Độ tin cậy cao trong các môi trường nhiễu: Đối với môi trường nhiều nhiễu, Unity-Gain Phase Splitter giúp truyền tải tín hiệu một cách ổn định và ít bị ảnh hưởng bởi nhiễu từ môi trường bên ngoài.

Unity-Gain Phase Splitter là giải pháp lý tưởng cho các ứng dụng yêu cầu duy trì biên độ tín hiệu và giảm nhiễu. Với khả năng tạo tín hiệu đối xứng pha mà không làm thay đổi biên độ, mạch này giúp nâng cao chất lượng âm thanh, đặc biệt trong các ứng dụng âm thanh chuyên nghiệp và hệ thống truyền dẫn tín hiệu.

Tổng Kết

Unity-Gain Phase Splitter là một mạch quan trọng và hữu ích trong các hệ thống âm thanh và khuếch đại tín hiệu, nhờ khả năng chia tín hiệu đầu vào thành hai tín hiệu bằng nhau nhưng ngược pha. Với việc giữ nguyên biên độ và tạo ra tín hiệu đối xứng pha, Unity-Gain Phase Splitter giúp duy trì độ trung thực của tín hiệu, giảm nhiễu và méo tiếng, làm cho âm thanh trở nên trong trẻo và rõ nét hơn.

Đây là một giải pháp tối ưu cho các ứng dụng âm thanh chuyên nghiệp, phát sóng, ghi âm và truyền dẫn tín hiệu, mang lại chất lượng và độ tin cậy cao trong nhiều môi trường khác nhau. Unity-Gain Phase Splitter đóng vai trò quan trọng trong việc duy trì cân bằng pha tín hiệu, hỗ trợ các hệ thống âm thanh đạt hiệu suất và trải nghiệm nghe tốt nhất.
