BÓNG BÁN DẪN: MỘT CÁI NHÌN CẬN CẢNH HƠN

Mục Lục

Bóng Bán Dẫn Là Gì?

Bóng bán dẫn, hay còn gọi là transistor, là một loại linh kiện bán dẫn dùng để khuếch đại hoặc chuyển mạch tín hiệu điện. Đây là một trong những phát minh quan trọng nhất trong lịch sử điện tử, đóng vai trò chủ chốt trong các thiết bị điện tử hiện đại như điện thoại thông minh, máy tính, và các hệ thống điều khiển công nghiệp.

Cấu Trúc Cơ Bản Của Bóng Bán Dẫn

Bóng bán dẫn được cấu tạo từ các lớp chất bán dẫn, thường là silicon hoặc germani, được pha tạp chất để tạo ra hai loại bán dẫn chính:

N-Type: Chất bán dẫn chứa nhiều electron tự do, mang điện tích âm.
P-Type: Chất bán dẫn chứa nhiều lỗ trống (hạt mang điện tích dương).

Tùy theo cách kết hợp các loại chất bán dẫn này, có hai cấu hình chính của bóng bán dẫn:

NPN: Gồm hai lớp N (âm) ở hai bên và một lớp P (dương) ở giữa.
PNP: Gồm hai lớp P (dương) ở hai bên và một lớp N (âm) ở giữa.

Nguyên Lý Hoạt Động

Bóng bán dẫn hoạt động dựa trên khả năng điều khiển dòng điện hoặc điện áp đi qua nó:

Khuếch đại tín hiệu: Khi một dòng điện nhỏ được đưa vào chân điều khiển (Base đối với transistor BJT hoặc Gate đối với transistor MOSFET), nó có thể điều khiển dòng điện lớn hơn chạy qua các chân khác (Collector và Emitter đối với BJT, Drain và Source đối với MOSFET).
Chuyển mạch: Bóng bán dẫn có thể hoạt động như một công tắc điện tử, chuyển giữa hai trạng thái bật (cho dòng điện chạy qua) và tắt (ngắt dòng điện), rất quan trọng trong mạch logic và hệ thống điều khiển.

Các Loại Bóng Bán Dẫn

Transistor Lưỡng Cực (Bipolar Junction Transistor – BJT): Hoạt động dựa trên dòng điện điều khiển dòng điện. Được sử dụng trong các mạch khuếch đại và chuyển mạch.
Transistor Hiệu Ứng Trường (Field-Effect Transistor – FET): Điều khiển dòng điện bằng điện trường, thường thấy trong các vi mạch và hệ thống logic.
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): Một loại FET, rất phổ biến trong các mạch công suất và mạch logic do tiêu thụ năng lượng thấp và khả năng hoạt động ở tần số cao.

Ứng Dụng Của Bóng Bán Dẫn

Khuếch đại tín hiệu: Bóng bán dẫn được sử dụng để khuếch đại tín hiệu âm thanh, radio, hoặc tín hiệu kỹ thuật số trong các thiết bị điện tử.
Chuyển mạch điện tử: Bóng bán dẫn được sử dụng làm công tắc trong các vi mạch, đóng vai trò quan trọng trong việc điều khiển dòng điện trong mạch logic và bộ vi xử lý.
Điều khiển điện áp và dòng điện: Trong các hệ thống điều khiển động cơ và điện áp, bóng bán dẫn giúp điều khiển công suất điện áp và dòng điện qua tải.

Ưu Điểm Của Bóng Bán Dẫn

Kích thước nhỏ: Bóng bán dẫn có thể được chế tạo với kích thước rất nhỏ, giúp tích hợp hàng triệu linh kiện trên một con chip vi mạch.
Tiêu thụ ít năng lượng: Tiêu thụ năng lượng thấp, đặc biệt là trong các ứng dụng chuyển mạch.
Tốc độ cao: Bóng bán dẫn có thể chuyển đổi giữa các trạng thái rất nhanh, phù hợp với các ứng dụng cần xử lý tín hiệu tốc độ cao.
Độ bền và tin cậy cao: Có tuổi thọ dài và ít bị ảnh hưởng bởi các yếu tố cơ học.

Nhược Điểm Của Bóng Bán Dẫn

Nhạy cảm với nhiệt độ: Khi hoạt động ở nhiệt độ cao, bóng bán dẫn có thể bị hỏng nếu không được làm mát đúng cách.
Hiệu ứng quá tải: Dòng điện quá lớn có thể làm hỏng cấu trúc bên trong của bóng bán dẫn.

Kết Luận

Bóng bán dẫn là thành phần chủ chốt trong điện tử học, từ việc khuếch đại tín hiệu đến điều khiển và chuyển mạch trong các thiết bị điện tử. Với khả năng hoạt động linh hoạt và mạnh mẽ, bóng bán dẫn đã và đang tiếp tục đóng góp quan trọng vào sự phát triển của công nghệ hiện đại.

Trong bài viết này, chúng ta sẽ xem xét tính chất vật lý bên trong của bóng bán dẫn.

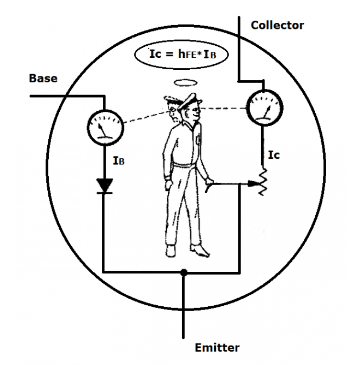

Trong một sơ đồ nổi tiếng thể hiện cách hoạt động của một bóng bán dẫn (Hình 1), “người bán dẫn” quan sát một thước đo đo dòng điện cơ sở (I_B) đi vào bóng bán dẫn. Sau đó, anh ta nhân dòng điện cơ sở với hFE của bóng bán dẫn và vặn một chiết áp để đặt dòng điện thu (I_C) khớp với giá trị được xác định bởi I_C = hFE * I_B.

TRANSITOR HOẠT ĐỘNG NHƯ THẾ NÀO

Silicon là vật liệu bán dẫn có bốn electron ở lớp vỏ electron bên ngoài. Các đặc tính bán dẫn của silicon có thể được cải thiện bằng cách thêm các tạp chất như phốt pho hoặc boron trong một quá trình gọi là doping.

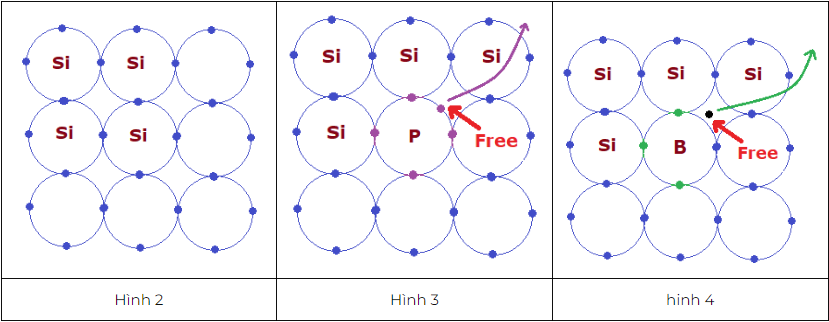

Hình 2 dưới đây cho thấy silicon nguyên chất được liên kết chặt chẽ trong mạng tinh thể. Các chấm là các electron. Hình 3 cho thấy mạng tinh thể khi silicon được pha tạp phốt pho.

Nguyên tử phốt pho có năm electron nên một electron bị dịch chuyển. Electron này có thể tự do di chuyển trong vật liệu. Đây là cách chế tạo vật liệu bán dẫn loại N. Áp dụng một điện áp trên vật liệu sẽ khuyến khích dòng điện tử.

Hình 4 cho thấy sự pha tạp với boron có ít hơn một electron. Sự vắng mặt của electron tạo ra một lỗ trống điện tử. Các lỗ electron có thể chuyển động tự do xung quanh mạng. Đây là cách chế tạo vật liệu bán dẫn loại P.

Trong bóng bán dẫn, các vật liệu bán dẫn loại N và P này được liên kết với nhau để cho phép khả năng điều khiển hướng và dòng điện.

Bóng bán dẫn NPN lưỡng cực hiển thị bên dưới sử dụng cả electron và lỗ trống làm hạt mang điện:

Các điểm nối P và N phía dưới được kẹp lại với nhau. Phần loại N phía trên có vùng bị pha tạp nặng và vùng bị pha tạp nhẹ. Phần pha tạp nặng được kết nối với cực thu, phần P được kết nối với đế và phần N phía dưới được kết nối với bộ phát.

Khi lớp loại N và lớp P được kẹp lại với nhau như thế này, tất cả các electron tự do trong vật liệu loại N sẽ băng qua điểm nối và tập trung lại ở đáy vật liệu loại P, lấp đầy các lỗ trống điện tử:

Các lỗ điện tử cũng hình thành ở lớp N dưới cùng, tạo thành vùng được gọi là vùng cạn kiệt. Tương tự như vậy, một vùng cạn kiệt cũng xuất hiện ở lớp loại N phía trên, khiến nó có điện trở cao.

Như được hiển thị trong sơ đồ bên dưới, vì chúng ta có dòng điện nhỏ trong đế và dòng điện lớn trong bộ thu, nên chúng ta thực sự có được mức tăng dòng điện. Đây là cách hoạt động của Transistor nối tiếp lưỡng cực hoặc BJT. Phiên bản NPN và PNP hoàn toàn giống nhau, ngoại trừ tất cả các lớp và điện áp ứng dụng đều bị đảo ngược:

Giả sử một điện áp dương tăng dần được đặt vào đế. Trong trường hợp này, không có dòng điện chạy qua, nhưng vùng cạn kiệt ngày càng mỏng hơn cho đến khi ở mức khoảng 0,6V, rào cản được khắc phục và nó bắt đầu dẫn dòng điện. Điều này cho phép các electron di chuyển từ bộ phát đến bazơ:

Đặt một điện áp dương vào bộ thu cũng sẽ thu hút các electron từ vùng N phía dưới và bắt đầu dòng điện (mũi tên màu xanh). Vùng có độ pha tạp cao tạo thành ‘điện trở’ thấp hơn vùng có độ pha tạp nhẹ. Điều này tạo ra một sự khác biệt tiềm năng, tập trung điện tích gần điểm nối. Điện tích dương cao hơn ở vùng pha tạp nhẹ sẽ thu hút tất cả các electron tự do ở vùng N phía dưới, chúng lao về phía bộ thu.

FET VÀ MOSFET

Dưới đây là một Transitor hiệu ứng trường JFET hoặc Junction điển hình. Mặc dù cấu trúc rất khác so với bóng bán dẫn lưỡng cực nhưng những gì diễn ra lại rất giống nhau.

Điểm nối P và N tạo thành vùng cạn kiệt như trước nên không còn hạt mang điện nào để dẫn điện. Do đó, cống (D) và nguồn (S) có điện trở cao giữa chúng. Các bóng bán dẫn hiệu ứng trường phá vỡ lớp suy giảm bằng cách đặt một điện áp dương vào cổng (G), cho phép dòng điện chạy giữa cực máng và nguồn (mũi tên màu đỏ trong sơ đồ trên).

Các bóng bán dẫn hiệu ứng trường oxit kim loại, hay MOSFET, có một lớp cách điện oxit kim loại mỏng ngăn cách cổng với vật liệu loại P. Việc đặt một điện áp dương vào cổng sẽ tạo ra một trường trong vật liệu loại P, trường này lại xóa vùng cạn kiệt tạo ra kênh dẫn. Điều này cho phép dòng điện chạy giữa cống và nguồn.

Transitor hiệu ứng trường oxit kim loại (MOSFET)

KÝ HIỆU FET

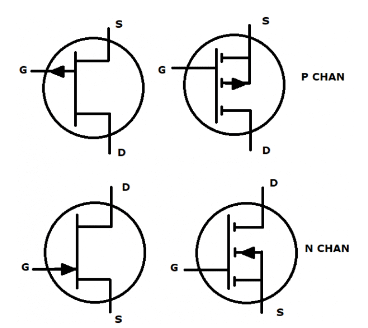

Dưới đây là các ký hiệu sơ đồ khác nhau cho JFET kênh N và kênh P (trái) và MOSFET (phải):

Lưu ý hướng của mũi tên. Chúng cho biết bóng bán dẫn là loại P hay loại N. Ngoài ra, hãy lưu ý rằng cổng được hiển thị một cách tượng trưng là tách biệt với kênh nguồn thoát trong bóng bán dẫn MOSFET.

Hy vọng bài viết này đã giúp bạn hiểu được nguyên lý hoạt động của Transistor! Để lại bình luận bên dưới nếu bạn có thắc mắc về bất cứ điều gì.
