Linh Kiện Bán Dẫn Transistor

Linh Kiện Bán Dẫn Transistor Là Gì?

Transistor là một loại linh kiện bán dẫn chủ yếu được sử dụng để khuếch đại và chuyển mạch tín hiệu điện. Nó là thành phần cơ bản trong hầu hết các thiết bị điện tử hiện đại, bao gồm điện thoại, máy tính, và nhiều thiết bị gia dụng. Transistor là một trong những phát minh quan trọng nhất trong lịch sử điện tử, mở ra thời kỳ công nghệ kỹ thuật số.

Cấu Trúc Cơ Bản Của Transistor

Transistor được tạo thành từ các lớp chất bán dẫn ghép với nhau, bao gồm hai loại chính:

Transistor Lưỡng Cực (Bipolar Junction Transistor – BJT): Có cấu trúc gồm ba lớp chất bán dẫn với hai loại cấu hình chính:
- NPN: Gồm lớp bán dẫn N-type (âm) ở hai đầu và một lớp P-type (dương) ở giữa.
- PNP: Gồm hai lớp P-type (dương) ở hai đầu và một lớp N-type (âm) ở giữa.
Transistor Hiệu Ứng Trường (Field-Effect Transistor – FET): Dựa trên hiện tượng điều khiển dòng điện bằng điện trường, phổ biến nhất là MOSFET (Metal-Oxide-Semiconductor FET), gồm:
- N-Channel MOSFET: Điều khiển dòng điện qua một kênh bán dẫn N.
- P-Channel MOSFET: Điều khiển dòng điện qua kênh bán dẫn P.

Nguyên Lý Hoạt Động

BJT: Transistor lưỡng cực hoạt động bằng cách điều khiển dòng điện giữa hai lớp Collector và Emitter bằng dòng điện nhỏ hơn ở Base. Khi có dòng điện chạy qua Base, dòng điện chính giữa Collector và Emitter được kích hoạt, cho phép điều khiển dòng điện lớn hơn với tín hiệu nhỏ hơn.
MOSFET: MOSFET hoạt động bằng cách điều khiển điện trường tác động lên các electron (hoặc lỗ trống) trong kênh bán dẫn. Điện áp đặt vào Gate sẽ kiểm soát dòng điện qua kênh giữa Source và Drain.

Ứng Dụng Của Transistor

1. Khuếch Đại Tín Hiệu

Transistor được sử dụng để khuếch đại tín hiệu điện, biến đổi tín hiệu nhỏ thành tín hiệu lớn hơn. Đây là ứng dụng chính của transistor trong các bộ khuếch đại âm thanh, radio, và các thiết bị truyền dẫn tín hiệu khác.

2. Chuyển Mạch

Transistor đóng vai trò như một công tắc điện tử trong các mạch điện tử. Khi tín hiệu điều khiển thay đổi, transistor có thể chuyển đổi giữa hai trạng thái bật (ON) và tắt (OFF), rất quan trọng trong các vi mạch số và hệ thống logic.

3. Tạo Dao Động (Oscillator)

Transistor có thể được sử dụng trong các mạch dao động để tạo ra tín hiệu sóng điện tử, dùng trong đồng hồ, máy phát radio, và các thiết bị viễn thông.

4. Điều Khiển Động Cơ

Trong các ứng dụng công nghiệp và robot, transistor đóng vai trò quan trọng trong việc điều khiển động cơ và các thiết bị cơ khí khác.

Ưu Điểm Của Transistor

Kích thước nhỏ: Transistor có kích thước rất nhỏ, cho phép tích hợp hàng triệu linh kiện trên một vi mạch (IC).
Tiêu thụ ít năng lượng: Chỉ cần dòng điện nhỏ ở ngõ vào (Base hoặc Gate) để điều khiển dòng điện lớn hơn.
Tốc độ hoạt động nhanh: Transistor có thể chuyển đổi trạng thái rất nhanh, phù hợp với các ứng dụng cần xử lý tín hiệu tốc độ cao.
Độ bền cao: Transistor hiện đại có tuổi thọ dài và ít gặp vấn đề về cơ học như các công tắc vật lý truyền thống.

Nhược Điểm Của Transistor

Quá tải nhiệt: Transistor có thể bị hỏng nếu dòng điện hoặc nhiệt độ quá lớn.
Điều khiển phức tạp: Cần phải thiết kế mạch điều khiển và cung cấp điện áp hoặc dòng điện phù hợp để đảm bảo hoạt động chính xác.

Kết Luận

Transistor là một linh kiện bán dẫn quan trọng, đóng vai trò quyết định trong việc phát triển và tiến hóa của công nghệ điện tử. Với các ứng dụng đa dạng từ khuếch đại tín hiệu, chuyển mạch, đến điều khiển động cơ, transistor không thể thiếu trong hầu hết các thiết bị điện tử hiện nay.

Ứng dụng Công tắc

Một trong những ứng dụng cơ bản nhất của bóng bán dẫn là sử dụng nó để điều khiển dòng điện đến một phần khác của mạch điện – sử dụng nó như một công tắc điện. Điều khiển nó ở chế độ cắt hoặc bão hòa, bóng bán dẫn có thể tạo ra hiệu ứng bật/tắt nhị phân của một công tắc.

Công tắc bóng bán dẫn là khối xây dựng mạch quan trọng; chúng được sử dụng để tạo ra các cổng logic, sau đó tạo ra các bộ vi điều khiển, bộ vi xử lý và các mạch tích hợp khác. Dưới đây là một vài mạch ví dụ.

Công tắc bóng bán dẫn

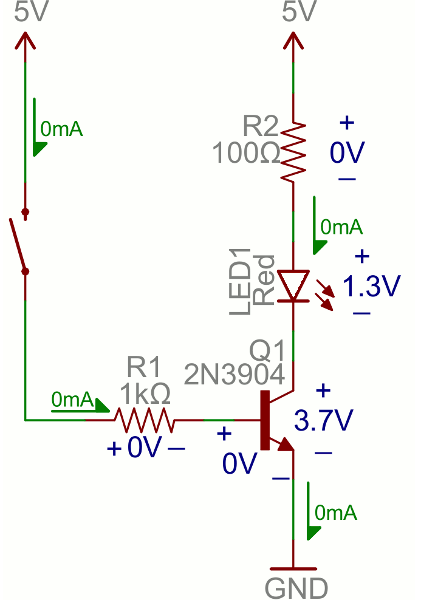

Chúng ta hãy xem mạch chuyển mạch bóng bán dẫn cơ bản nhất: bộ chuyển mạch NPN. Ở đây chúng tôi sử dụng NPN để điều khiển đèn LED công suất cao:

Đầu vào điều khiển của chúng tôi chảy vào đế, đầu ra được gắn với bộ thu và bộ phát được giữ ở điện áp cố định.

Trong khi một công tắc thông thường yêu cầu bộ truyền động phải được lật vật lý thì công tắc này được điều khiển bằng điện áp ở chân đế. Chân I/O của vi điều khiển, giống như chân trên Arduino, có thể được lập trình để lên cao hoặc xuống thấp để bật hoặc tắt đèn LED.

Khi điện áp ở chân đế lớn hơn 0,6V (hoặc bất kể giá trị V của bóng bán dẫn của bạn là bao nhiêu), bóng bán dẫn bắt đầu bão hòa và trông giống như đoản mạch giữa bộ thu và bộ phát. Khi điện áp ở chân đế nhỏ hơn 0,6V, bóng bán dẫn ở chế độ cắt – không có dòng điện chạy qua vì nó trông giống như một mạch hở giữa C và E.

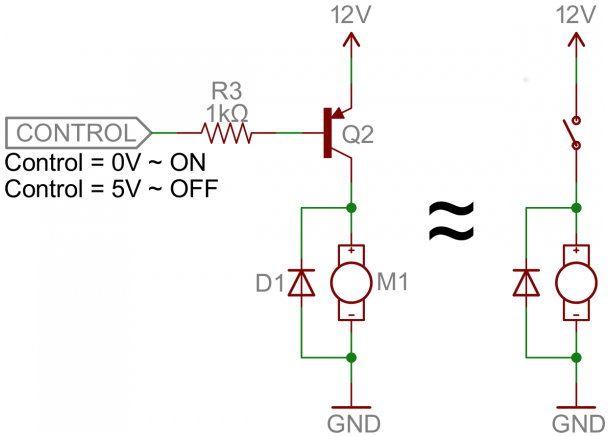

Mạch ở trên được gọi là công tắc phía thấp, bởi vì công tắc – bóng bán dẫn của chúng ta – nằm ở phía thấp (mặt đất) của mạch. Ngoài ra, chúng ta có thể sử dụng bóng bán dẫn PNP để tạo công tắc phía cao:

Tương tự như mạch NPN, cực gốc là đầu vào của chúng ta và bộ phát được gắn với một điện áp không đổi. Tuy nhiên, lần này, bộ phát được buộc ở mức cao và tải được kết nối với bóng bán dẫn ở mặt đất.

Mạch này hoạt động giống như công tắc dựa trên NPN, nhưng có một điểm khác biệt rất lớn: để “bật” tải, chân đế phải ở mức thấp. Điều này có thể gây ra sự cố, đặc biệt nếu điện áp cao của tải (V _CC là 12V kết nối với bộ phát V_E trong hình này) cao hơn điện áp cao của đầu vào điều khiển của chúng tôi. Ví dụ: mạch này sẽ không hoạt động nếu bạn đang cố sử dụng Arduino hoạt động 5V để tắt động cơ 12V. Trong trường hợp đó, không thể tắt công tắc vì V_B (nối với chân điều khiển) luôn nhỏ hơn V_E.

Điện trở cơ bản!

Bạn sẽ nhận thấy rằng mỗi mạch đó sử dụng một điện trở nối tiếp giữa đầu vào điều khiển và đế của bóng bán dẫn. Đừng quên thêm điện trở này! Một bóng bán dẫn không có điện trở trên đế cũng giống như một đèn LED không có điện trở giới hạn dòng điện.

Hãy nhớ lại rằng, theo một cách nào đó, bóng bán dẫn chỉ là một cặp điốt được kết nối với nhau. Chúng tôi đang phân cực thuận cho diode phát cơ sở để bật tải. Diode chỉ cần 0,6V để bật, điện áp cao hơn nghĩa là dòng điện cao hơn. Một số bóng bán dẫn chỉ có thể được định mức cho dòng điện tối đa 10-100mA chạy qua chúng. Nếu bạn cung cấp dòng điện vượt quá định mức tối đa, bóng bán dẫn có thể nổ tung.

Điện trở nối tiếp giữa nguồn điều khiển của chúng tôi và đế giới hạn dòng điện vào đế . Nút phát cơ sở có thể giảm điện áp ở mức 0,6V và điện trở có thể giảm điện áp còn lại. Giá trị của điện trở và điện áp trên nó sẽ thiết lập dòng điện.

Điện trở cần phải đủ lớn để hạn chế dòng điện một cách hiệu quả, nhưng đủ nhỏ để cung cấp đủ dòng điện cho đế. 1mA đến 10mA thường là đủ, nhưng hãy kiểm tra bảng dữ liệu của bóng bán dẫn để đảm bảo.

Logic kỹ thuật số

Các bóng bán dẫn có thể được kết hợp để tạo ra tất cả các cổng logic cơ bản của chúng ta : AND, OR và NOT.

(Lưu ý: Ngày nay, MOSFET có nhiều khả năng được sử dụng để tạo cổng logic hơn BJT. MOSFET tiết kiệm điện hơn nên chúng trở thành lựa chọn tốt hơn.)

Biến tần

Đây là mạch bán dẫn thực hiện cổng biến tần hoặc cổng NOT:

Ở đây, điện áp cao vào đế sẽ bật bóng bán dẫn, điều này sẽ kết nối bộ thu với bộ phát một cách hiệu quả. Vì bộ phát được kết nối trực tiếp với mặt đất nên bộ thu cũng sẽ như vậy (mặc dù nó sẽ cao hơn một chút, khoảng V _CE(sat) ~ 0,05-0,2V). Mặt khác, nếu đầu vào ở mức thấp, bóng bán dẫn trông giống như mạch hở và đầu ra được kéo lên VCC

(Đây thực sự là một cấu hình bóng bán dẫn cơ bản được gọi là bộ phát chung. Sẽ nói thêm về điều đó sau.)

Cổng AND

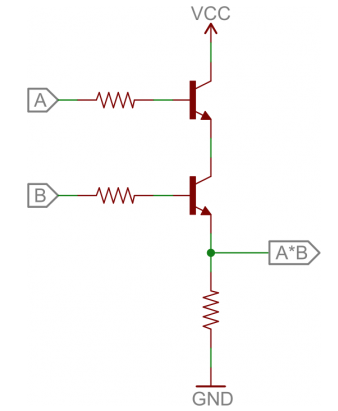

Dưới đây là một cặp bóng bán dẫn được sử dụng để tạo cổng AND 2 đầu vào :

Nếu một trong hai bóng bán dẫn bị tắt thì đầu ra ở bộ thu của bóng bán dẫn thứ hai sẽ bị kéo xuống mức thấp. Nếu cả hai bóng bán dẫn đều “bật” (cả hai cực đều ở mức cao) thì đầu ra của mạch cũng ở mức cao.

Cổng OR

Và cuối cùng, đây là cổng OR 2 đầu vào:

Trong mạch này, nếu một trong hai (hoặc cả hai) A hoặc B ở mức cao thì bóng bán dẫn tương ứng đó sẽ bật và kéo đầu ra lên cao. Nếu cả hai bóng bán dẫn đều tắt thì đầu ra bị kéo xuống mức thấp thông qua điện trở.

Cầu H

Cầu H là một mạch dựa trên bóng bán dẫn có khả năng điều khiển động cơ theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ. Đó là một mạch điện cực kỳ phổ biến — động lực đằng sau vô số robot phải có khả năng di chuyển cả tiến và lùi.

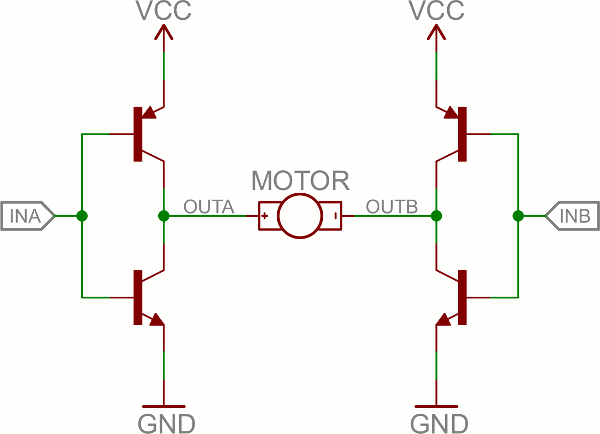

Về cơ bản, cầu H là sự kết hợp của bốn bóng bán dẫn với hai đường đầu vào và hai đầu ra:

(Lưu ý: thường có nhiều hơn một chút về cầu H được thiết kế tốt bao gồm điốt flyback, điện trở cơ bản và bộ kích hoạt Schmidt.)

Nếu cả hai đầu vào có cùng điện áp thì đầu ra của động cơ sẽ có cùng điện áp và động cơ sẽ không thể quay. Nhưng nếu hai đầu vào ngược nhau thì động cơ sẽ quay theo hướng này hay hướng khác.

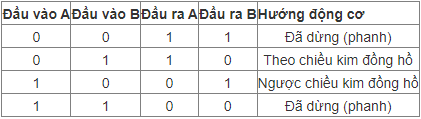

Cầu H có một bảng chân lý trông hơi giống thế này:

Bộ dao động

Bộ tạo dao động là một mạch tạo ra tín hiệu định kỳ dao động giữa điện áp cao và điện áp thấp. Bộ tạo dao động được sử dụng trong tất cả các loại mạch: từ việc nhấp nháy đèn LED đơn giản đến tạo tín hiệu đồng hồ để điều khiển vi điều khiển. Có rất nhiều cách để tạo ra một mạch dao động bao gồm tinh thể thạch anh, op-amps và tất nhiên là cả bóng bán dẫn.

Đây là một ví dụ về mạch dao động mà chúng tôi gọi là mạch đa hài không ổn định. Bằng cách sử dụng phản hồi, chúng ta có thể sử dụng một cặp bóng bán dẫn để tạo ra hai tín hiệu dao động bổ sung.

Ngoài hai bóng bán dẫn, các tụ điện thực sự là chìa khóa của mạch này. Các tụ điện thay phiên nhau sạc và xả, làm cho hai bóng bán dẫn lần lượt bật và tắt.

Phân tích hoạt động của mạch này là một nghiên cứu xuất sắc về hoạt động của cả tụ điện và bóng bán dẫn. Để bắt đầu, giả sử C1 đã được sạc đầy (lưu trữ điện áp khoảng V _CC), C2 được phóng điện, Q1 bật và Q2 tắt. Đây là những gì xảy ra sau đó:

Nếu Q1 bật thì tấm bên trái của C1 (trên sơ đồ) được kết nối với khoảng 0V. Điều này sẽ cho phép C1 phóng điện qua bộ thu của Q1.
Trong khi C1 đang xả, C2 nhanh chóng sạc qua điện trở có giá trị thấp hơn – R4.
Khi C1 phóng điện hoàn toàn, tấm bên phải của nó sẽ được kéo lên khoảng 0,6V, điều này sẽ bật Q2.
Tại thời điểm này, chúng tôi đã hoán đổi các trạng thái: C1 đã xả, C2 đã sạc, Q1 tắt và Q2 bật. Bây giờ chúng ta thực hiện điệu nhảy tương tự theo cách khác.
Q2 bật cho phép C2 phóng điện qua bộ thu của Q2.
Trong khi Q1 tắt, C1 có thể sạc tương đối nhanh qua R1.
Sau khi C2 phóng điện hoàn toàn, Q1 sẽ được bật lại và chúng ta sẽ trở lại trạng thái ban đầu.

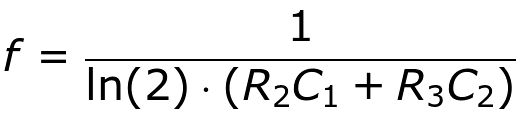

Bằng cách chọn các giá trị cụ thể cho C1, C2, R2 và R3 (và giữ R1 và R4 tương đối ở mức thấp), chúng ta có thể đặt tốc độ của mạch đa hài của mình:

Vì vậy, với các giá trị cho tụ điện và điện trở được đặt tương ứng là 10µF và 47kΩ, tần số dao động của chúng ta là khoảng 1,5 Hz. Điều đó có nghĩa là mỗi đèn LED sẽ nhấp nháy khoảng 1,5 lần mỗi giây.

Như bạn có thể đã thấy, có rất nhiều mạch điện sử dụng bóng bán dẫn. Nhưng chúng tôi hầu như không làm trầy xước bề mặt. Những ví dụ này chủ yếu chỉ ra cách bóng bán dẫn có thể được sử dụng ở chế độ bão hòa và cắt như một công tắc, nhưng còn khuếch đại thì sao? Đã đến lúc có thêm ví dụ!
