Current-Source Compliance là gì?

1. Giới Thiệu về Current-Source Compliance

Định Nghĩa Current-Source Compliance

Current-Source Compliance là khả năng của một nguồn dòng (current source) trong việc duy trì dòng điện cố định ngay cả khi điện áp đầu ra thay đổi trong một giới hạn nhất định. Nói cách khác, nó cho phép nguồn dòng hoạt động ổn định khi gặp phải các thay đổi điện áp tải, giúp bảo đảm rằng dòng điện được duy trì ở mức mong muốn.

Vai Trò của Current-Source Compliance trong Mạch Điện Tử

Current-Source Compliance có vai trò quan trọng trong việc duy trì dòng điện chính xác trong mạch, đặc biệt là khi mạch tải có điện áp thay đổi. Trong các ứng dụng như mạch khuếch đại, cảm biến, và các thiết bị đo lường, sự ổn định của dòng điện đóng vai trò thiết yếu để đảm bảo hiệu suất và độ chính xác cao. Khả năng duy trì dòng điện ổn định trong một phạm vi điện áp nhất định giúp giảm thiểu nhiễu tín hiệu, cải thiện độ tuyến tính, và đảm bảo hiệu suất tối ưu cho các linh kiện nhạy cảm.

Tầm Quan Trọng của Current-Source Compliance

Current-Source Compliance đặc biệt quan trọng trong các mạch cần sự chính xác và ổn định cao. Khi dòng điện được duy trì ổn định ngay cả khi điện áp tải biến đổi, nó giúp giảm sự ảnh hưởng của các yếu tố bên ngoài đến hiệu suất của mạch, nâng cao độ bền và độ tin cậy của các linh kiện điện tử. Điều này rất quan trọng đối với các thiết bị công nghệ cao, nơi mà tính ổn định và độ chính xác là yếu tố then chốt.

2. Khái Niệm Chi Tiết về Current-Source Compliance

Khái Niệm Nguồn Dòng (Current Source)

Nguồn dòng (current source) là một loại nguồn cung cấp dòng điện ổn định cho một tải, bất kể điện áp trên tải thay đổi. Trong một mạch điện tử, nguồn dòng lý tưởng có khả năng cung cấp dòng điện cố định mà không bị ảnh hưởng bởi sự thay đổi của điện áp tải, đảm bảo rằng dòng điện luôn giữ ở mức định trước. Trên thực tế, các nguồn dòng thực tế có giới hạn về phạm vi điện áp mà tại đó chúng có thể duy trì dòng ổn định. Chính phạm vi này được gọi là Current-Source Compliance.

Current-source compliance xác định khoảng biến đổi điện áp mà trong đó dòng điện đầu ra có thể duy trì ổn định. Nếu điện áp đầu ra vượt quá giới hạn này, nguồn dòng có thể không còn duy trì dòng điện ổn định nữa, gây ra các biến đổi trong mạch.

Sự Khác Biệt giữa Nguồn Dòng và Nguồn Áp

Nguồn dòng và nguồn áp là hai khái niệm cơ bản nhưng khác nhau rõ rệt trong điện tử:

• Nguồn Dòng (Current Source): Mục tiêu của nguồn dòng là cung cấp một dòng điện cố định bất kể điện áp đầu ra thay đổi trong một giới hạn nhất định. Điều này có nghĩa là nếu điện áp đầu ra thay đổi, dòng điện qua tải vẫn giữ nguyên (trong phạm vi compliance cho phép). Ví dụ, các mạch dùng transistor hoặc các mạch mirror current thường được thiết kế để làm nguồn dòng.
• Nguồn Áp (Voltage Source): Trái ngược với nguồn dòng, nguồn áp có nhiệm vụ duy trì một điện áp cố định bất kể dòng điện qua tải thay đổi. Nguồn áp lý tưởng không thay đổi điện áp đầu ra dù dòng qua tải thay đổi. Các nguồn áp phổ biến có thể kể đến là pin, nguồn điện một chiều (DC), và biến áp AC.

Điểm Khác Biệt Chính

Đặc Điểm	Nguồn Dòng (Current Source)	Nguồn Áp (Voltage Source)
Mục tiêu	Duy trì dòng điện cố định	Duy trì điện áp cố định
Ảnh hưởng của tải	Không ảnh hưởng đến dòng điện trong phạm vi compliance	Không ảnh hưởng đến điện áp đầu ra
Ứng dụng phổ biến	Mạch khuếch đại, cảm biến, mạch điều khiển	Cấp nguồn cho các mạch điện, hệ thống chiếu sáng

Tính Chất và Ý Nghĩa của Current-Source Compliance

Current-source compliance là yếu tố quan trọng trong thiết kế mạch điện tử, giúp đảm bảo rằng nguồn dòng duy trì dòng điện ổn định trong một phạm vi điện áp nhất định. Nếu điện áp tải vượt ra ngoài phạm vi compliance, dòng điện có thể bị suy giảm hoặc thay đổi, dẫn đến mất ổn định trong hoạt động của mạch.

Trong các ứng dụng yêu cầu độ chính xác cao như cảm biến hoặc thiết bị đo lường, sự ổn định của dòng điện là yếu tố quan trọng, do đó, current-source compliance cần được tính toán và thiết kế phù hợp để tránh sai số và nhiễu trong hoạt động mạch.

3. Ứng Dụng của Current-Source Compliance trong Các Mạch Điện

Các Ứng Dụng Phổ Biến của Current-Source Compliance trong Thiết Bị Điện Tử và Kỹ Thuật

Current-source compliance được ứng dụng rộng rãi trong các thiết bị điện tử hiện đại, nơi việc duy trì dòng điện ổn định là yếu tố quan trọng để đảm bảo hiệu suất và độ chính xác của hệ thống. Các ứng dụng phổ biến bao gồm:

1. Mạch Đo Lường và Cảm Biến
   • Trong các thiết bị đo lường (như ampe kế, vôn kế, hoặc các cảm biến dòng điện), current-source compliance đảm bảo dòng điện đo được duy trì ổn định bất kể thay đổi về điện áp của tải. Nhờ đó, tín hiệu đo có độ chính xác cao và ít chịu ảnh hưởng bởi biến đổi bên ngoài, giúp cải thiện chất lượng phép đo.
2. Mạch Kiểm Tra và Chuẩn Đoán Thiết Bị
   • Trong các hệ thống kiểm tra và chuẩn đoán, như máy kiểm tra mạch in (PCB tester) và thiết bị phân tích bán dẫn, current-source compliance giúp duy trì một dòng điện kiểm tra cố định cho các thành phần mạch mà không làm thay đổi điện áp đầu vào. Điều này giúp phát hiện và chẩn đoán các vấn đề về điện một cách chính xác, tránh các sai lệch do dao động dòng điện.
3. Mạch Điều Khiển Động Cơ và Đèn LED
   • Các mạch điều khiển động cơ yêu cầu dòng điện ổn định để duy trì mô-men xoắn và hiệu suất hoạt động. Current-source compliance giúp đảm bảo rằng động cơ nhận được dòng điện ổn định ngay cả khi có sự thay đổi điện áp đầu vào hoặc tải. Tương tự, trong các mạch điều khiển đèn LED, current-source compliance duy trì dòng điện ổn định qua các LED, giúp đèn sáng đều và ổn định mà không bị nhấp nháy.
4. Thiết Bị Y Tế và Hệ Thống Cảm Biến Nhạy Cảm
   • Trong các thiết bị y tế như máy đo ECG, EEG và các loại cảm biến sinh học, current-source compliance duy trì dòng điện nhỏ nhưng ổn định qua các điện cực hoặc cảm biến, đảm bảo độ chính xác cao của các phép đo sinh học. Điều này rất quan trọng trong lĩnh vực y tế, nơi yêu cầu đo lường chính xác các tín hiệu yếu từ cơ thể người.

Các Ví Dụ Thực Tiễn về Vai Trò của Current-Source Compliance

1. Thiết Bị Phân Tích Bán Dẫn (Semiconductor Analyzer)
   • Thiết bị phân tích bán dẫn sử dụng nguồn dòng ổn định để kiểm tra đặc tính của các linh kiện như transistor và diode. Current-source compliance giúp giữ dòng điện không đổi qua linh kiện, cho phép đo chính xác các thông số đặc trưng như điện trở ngược, điện trở ra, và dòng điện đầu vào mà không ảnh hưởng bởi điện áp tải.
2. Mạch Mirror Current trong Khuếch Đại Vi Sai
   • Mạch mirror current là một trong những ứng dụng phổ biến của current-source compliance, được dùng để cung cấp dòng điện ổn định cho các mạch khuếch đại vi sai. Nhờ đó, điểm hoạt động của khuếch đại vi sai không thay đổi, cho phép khuếch đại tín hiệu chính xác mà không bị nhiễu hay biến dạng.
3. Hệ Thống Điều Khiển Công Suất trong Công Nghiệp
   • Trong các hệ thống điều khiển công suất công nghiệp, như các bộ biến tần và mạch điều khiển nhiệt độ, current-source compliance đảm bảo rằng thiết bị vận hành ở mức dòng điện an toàn và ổn định, từ đó duy trì hiệu suất tối ưu và tránh các vấn đề do quá dòng hoặc nhiễu động dòng.

4. Cách Thức Hoạt Động của Current-Source Compliance

Nguyên Lý Hoạt Động của Nguồn Dòng và Compliance

Nguồn dòng (current source) được thiết kế để cung cấp một dòng điện cố định cho một tải bất kể thay đổi trong điện áp tải, trong một phạm vi nhất định. Current-source compliance chính là giới hạn điện áp mà nguồn dòng có thể hoạt động ổn định, bảo đảm dòng điện vẫn giữ mức mong muốn. Khi điện áp tải vượt quá phạm vi compliance, nguồn dòng sẽ không còn giữ được dòng ổn định và có thể xảy ra các hiện tượng không mong muốn như sụt áp, dòng điện quá tải hoặc ngắt nguồn.

Để duy trì dòng điện ổn định trong phạm vi compliance, nguồn dòng sẽ điều chỉnh điện áp của nó, nhưng vẫn giữ nguyên dòng điện cung cấp cho tải. Khi điện áp tải bắt đầu vượt quá giới hạn compliance, khả năng điều chỉnh của nguồn dòng giảm, dẫn đến hiện tượng out of compliance, nơi dòng điện không còn được duy trì ổn định.

Các Bước Hoạt Động của Current-Source Compliance

1. Xác Định Dòng Điện Mục Tiêu
   • Nguồn dòng được thiết lập để cung cấp một dòng điện cố định. Các linh kiện như transistor hoặc op-amp thường được dùng trong các mạch nguồn dòng để kiểm soát dòng điện mục tiêu này.
2. Điều Chỉnh Điện Áp Tải Theo Dòng Đặt Trước
   • Khi dòng điện đi qua tải, nguồn dòng sẽ tự động điều chỉnh điện áp để duy trì dòng ổn định, bất kể điện áp tải thay đổi. Điều này xảy ra trong phạm vi compliance, tức là phạm vi mà điện áp tải có thể biến đổi nhưng dòng điện vẫn không đổi.

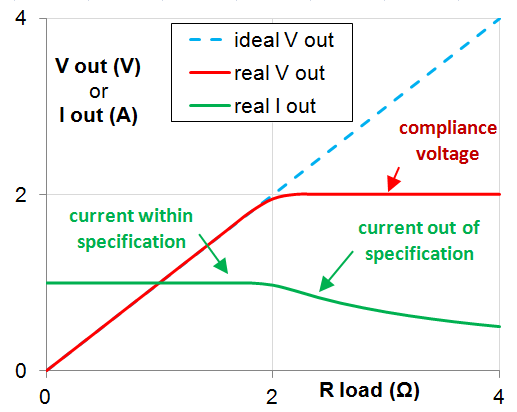

3. Out of Compliance
   • Khi điện áp tải vượt quá giới hạn compliance, nguồn dòng sẽ không còn đủ khả năng để duy trì dòng điện cố định. Kết quả là dòng điện sẽ thay đổi, và điều này có thể ảnh hưởng đến độ ổn định của thiết bị hoặc hệ thống.

Tác Động của Compliance trong Bảo Vệ Thiết Bị và Ngăn Ngừa Hư Hỏng

Compliance không chỉ giúp duy trì dòng điện ổn định mà còn đóng vai trò bảo vệ thiết bị bằng cách giới hạn phạm vi hoạt động. Các tác động bảo vệ thiết bị của compliance bao gồm:

• Bảo Vệ Linh Kiện Khỏi Quá Dòng: Compliance giới hạn điện áp tải ở mức hợp lý, tránh trường hợp dòng điện vượt quá giới hạn thiết kế, giúp giảm nguy cơ hư hỏng linh kiện.
• Ngăn Ngừa Nhiệt Độ Quá Cao: Nếu dòng điện quá lớn hoặc vượt quá mức compliance, linh kiện có thể bị nóng quá mức, dẫn đến hư hỏng do nhiệt. Compliance giúp giới hạn dòng điện và ngăn ngừa nhiệt độ tăng cao, bảo vệ độ bền của mạch.
• Duy Trì Độ Chính Xác của Phép Đo: Trong các ứng dụng đo lường, compliance đảm bảo rằng dòng điện cung cấp luôn ổn định, từ đó giúp thiết bị đo lường chính xác hơn và ít bị ảnh hưởng bởi các biến đổi điện áp.

Ví Dụ Minh Họa

Trong mạch cấp nguồn cho đèn LED, nếu không có compliance, khi điện áp đầu vào thay đổi, dòng qua LED có thể tăng đột biến gây hư hỏng. Với current-source compliance, dòng điện được giới hạn trong phạm vi an toàn, đảm bảo đèn LED hoạt động ổn định và bền bỉ.

5. Lợi Ích và Hạn Chế của Current-Source Compliance

Lợi Ích của Current-Source Compliance

Current-source compliance mang lại nhiều lợi ích quan trọng trong các mạch điện tử, đặc biệt là khi cần duy trì dòng điện ổn định trong các hệ thống nhạy cảm. Các lợi ích này bao gồm:

1. Bảo Vệ Thiết Bị
   • Compliance giúp ngăn ngừa dòng điện vượt mức có thể gây hư hỏng linh kiện điện tử, đặc biệt là các linh kiện nhạy cảm như transistor, LED, và cảm biến. Bằng cách giữ dòng điện ổn định trong phạm vi an toàn, compliance bảo vệ mạch khỏi các sự cố do quá tải.
2. Tăng Hiệu Suất Làm Việc
   • Với khả năng duy trì dòng điện ổn định, compliance giúp mạch hoạt động ở mức hiệu suất tối ưu, đặc biệt trong các thiết bị đo lường và mạch khuếch đại, nơi mà dòng điện ổn định có vai trò thiết yếu để đạt độ chính xác cao. Compliance giúp giảm thiểu biến động, từ đó cải thiện chất lượng tín hiệu và độ tin cậy của hệ thống.
3. Duy Trì Độ Chính Xác và Ổn Định của Phép Đo
   • Trong các mạch đo lường, compliance đóng vai trò quan trọng khi duy trì dòng điện không đổi qua cảm biến hoặc mạch đo. Điều này giúp thiết bị đo lường đạt độ chính xác cao hơn, bất kể thay đổi trong điều kiện hoạt động của mạch.
4. Tiết Kiệm Năng Lượng
   • Compliance giới hạn dòng điện ở mức tối ưu, ngăn ngừa sự lãng phí năng lượng do quá dòng hoặc tiêu thụ không hiệu quả. Điều này giúp tiết kiệm năng lượng và giảm tải cho các linh kiện.

Hạn Chế và Điểm Yếu của Current-Source Compliance

Mặc dù có nhiều lợi ích, nhưng current-source compliance cũng có những hạn chế nhất định mà người thiết kế cần lưu ý để tối ưu hiệu quả sử dụng:

1. Độ Phức Tạp Thiết Kế
   • Việc thêm compliance vào một mạch điện đòi hỏi phải thiết kế và kiểm soát các linh kiện phức tạp hơn, chẳng hạn như mạch mirror current hoặc các mạch sử dụng op-amp để đảm bảo dòng điện ổn định. Điều này có thể làm tăng độ phức tạp và thời gian thiết kế mạch.
2. Chi Phí Linh Kiện Cao
   • Các mạch có compliance thường cần các linh kiện chất lượng cao và đôi khi đắt đỏ hơn, như transistor chính xác, op-amp chuyên dụng, hoặc các linh kiện nguồn dòng chuyên dụng, làm tăng chi phí cho hệ thống.
3. Hạn Chế Về Điện Áp và Dòng Điện
   • Compliance có giới hạn về mức điện áp tải mà nó có thể hỗ trợ trước khi không duy trì được dòng ổn định (out of compliance). Với các ứng dụng cần dòng điện hoặc điện áp cao, compliance có thể trở thành một hạn chế, gây ảnh hưởng đến khả năng hoạt động của mạch.
4. Hiệu Quả Giảm Khi Hoạt Động Ngoài Phạm Vi Compliance
   • Khi mạch cần dòng điện vượt quá giới hạn compliance, hiệu suất của mạch giảm và có thể gây ra sai số hoặc hư hỏng linh kiện. Do đó, compliance phù hợp nhất trong các mạch có yêu cầu dòng điện và điện áp ổn định trong giới hạn an toàn.

Khi Nào Nên Sử Dụng Current-Source Compliance

Current-source compliance phù hợp với các ứng dụng yêu cầu dòng điện ổn định và độ chính xác cao, chẳng hạn như:

• Các mạch đo lường và kiểm tra trong phòng thí nghiệm.
• Mạch khuếch đại và cảm biến nhạy cảm.
• Hệ thống điều khiển công suất và điện áp thấp.

Tuy nhiên, với các mạch yêu cầu công suất cao hoặc có sự biến đổi lớn về dòng điện và điện áp, có thể cần cân nhắc thêm các giải pháp khác để duy trì ổn định mà không ảnh hưởng đến hiệu suất.

6. Kết Luận

Tóm Tắt Các Điểm Chính

Trong bài viết này, chúng ta đã tìm hiểu về Current-Source Compliance từ khái niệm cơ bản đến các ứng dụng và vai trò quan trọng của nó trong các mạch điện tử. Một số điểm chính bao gồm:

• Định nghĩa và Vai Trò của Current-Source Compliance: Đây là một giới hạn dòng điện giúp duy trì sự ổn định trong dòng điện cung cấp, đóng vai trò quan trọng trong việc bảo vệ thiết bị và tăng hiệu suất.
• Nguyên Lý Hoạt Động: Current-source compliance giúp duy trì dòng điện ổn định cho tải trong một phạm vi điện áp nhất định. Khi vượt quá giới hạn này, mạch không thể duy trì dòng điện cố định, và có thể gây hư hỏng hoặc giảm hiệu suất.
• Lợi Ích và Hạn Chế: Compliance bảo vệ thiết bị, duy trì độ chính xác trong các mạch đo lường, và tiết kiệm năng lượng. Tuy nhiên, nó cũng đi kèm với chi phí linh kiện cao, độ phức tạp trong thiết kế và giới hạn phạm vi điện áp hỗ trợ.

Tầm Quan Trọng của Việc Hiểu và Sử Dụng Current-Source Compliance Đúng Cách

Việc hiểu và áp dụng Current-Source Compliance đúng cách là vô cùng quan trọng trong các thiết kế điện tử hiện đại. Compliance không chỉ giúp duy trì sự ổn định mà còn bảo vệ các linh kiện khỏi các rủi ro quá tải. Trong các ứng dụng đo lường, kiểm tra, và điều khiển, compliance giúp cải thiện độ chính xác, nâng cao tuổi thọ của hệ thống, và đảm bảo hoạt động ổn định.

Bằng cách nắm vững khái niệm và vai trò của compliance, các kỹ sư và nhà thiết kế mạch có thể tối ưu hóa hiệu suất của hệ thống, đồng thời giảm thiểu rủi ro hư hỏng và tăng cường khả năng bảo vệ thiết bị trong các điều kiện hoạt động khác nhau.
