Nguồn Dòng điện (Current Source) Là Gì?

Mục Lục

1. Giới Thiệu Về Nguồn Dòng Điện

Định Nghĩa Nguồn Dòng Điện

Nguồn dòng điện là một loại nguồn cung cấp điện năng có khả năng duy trì dòng điện ổn định ở một giá trị xác định, bất kể sự thay đổi của tải hoặc điện áp trong mạch. Khác với nguồn điện áp (duy trì mức điện áp không đổi), nguồn dòng điện tập trung vào việc duy trì dòng điện cố định, đặc biệt quan trọng trong các hệ thống yêu cầu dòng điện chính xác và ổn định.

Ý Nghĩa của Việc Duy Trì Dòng Điện Ổn Định

Duy trì dòng điện ổn định có ý nghĩa lớn trong nhiều ứng dụng cụ thể, đặc biệt là trong các mạch điện nhạy cảm và các thiết bị yêu cầu dòng điện chính xác. Một số lý do chính bao gồm:

Bảo Vệ Linh Kiện Điện Tử Nhạy Cảm: Trong các thiết bị như đèn LED, diode laser, hoặc transistor, nguồn dòng điện ổn định giúp đảm bảo các linh kiện không bị hư hỏng do dòng điện quá lớn hoặc dao động.
Tăng Độ Chính Xác và Hiệu Suất của Thiết Bị: Đối với các cảm biến và bộ khuếch đại, việc duy trì dòng điện ổn định là yếu tố quan trọng để đạt được độ chính xác cao và tránh nhiễu tín hiệu.
Ứng Dụng Trong Mạch Kỹ Thuật Số và Tín Hiệu Tương Tự: Nguồn dòng ổn định giúp kiểm soát và điều chỉnh tốt hơn các tín hiệu đầu ra trong các mạch kỹ thuật số, từ đó đảm bảo rằng tín hiệu tương tự có thể được duy trì và truyền tải mà không bị suy giảm.

Nhờ vào các tính năng này, nguồn dòng điện trở thành một thành phần quan trọng và không thể thiếu trong nhiều hệ thống điện tử hiện đại, hỗ trợ duy trì hiệu suất ổn định cho các thiết bị nhạy cảm và tối ưu hóa hoạt động của các mạch điện.

2. Nguồn Dòng Điện Là Gì?

Khái Niệm Nguồn Dòng Điện

Nguồn dòng điện là một loại nguồn điện đặc biệt có nhiệm vụ duy trì một dòng điện ổn định trong mạch điện, bất kể sự thay đổi của tải hoặc điện trở trong mạch. Khác với nguồn điện áp, vốn duy trì mức điện áp cố định, nguồn dòng điện tập trung vào việc cung cấp dòng điện không đổi. Đặc điểm nổi bật của nguồn dòng điện là khả năng điều chỉnh tự động để giữ cho dòng điện ở một mức nhất định ngay cả khi có sự thay đổi về điện trở tải.

Nguyên Lý Hoạt Động Cơ Bản

Nguồn dòng điện hoạt động theo nguyên lý duy trì một dòng điện cố định bất chấp sự biến đổi của điện trở tải. Để làm được điều này, nguồn dòng sẽ tự điều chỉnh điện áp cung cấp đến tải theo nguyên tắc sau:

Điều Chỉnh Điện Áp Theo Tải: Khi điện trở tải tăng, nguồn dòng sẽ tăng điện áp để duy trì dòng điện không đổi. Ngược lại, khi điện trở tải giảm, nguồn dòng sẽ giảm điện áp để không làm vượt mức dòng điện cài đặt.
Mạch Điều Khiển Phản Hồi: Nguồn dòng thường sử dụng các mạch phản hồi để giám sát và điều chỉnh dòng điện. Khi phát hiện có sự thay đổi về dòng điện so với mức cài đặt, mạch phản hồi sẽ điều chỉnh điện áp đầu ra để nhanh chóng đưa dòng điện trở về mức ổn định.

Ví Dụ Minh Họa

Ví dụ, trong một mạch với đèn LED, nếu ta sử dụng nguồn dòng, thì dù đèn LED có điện trở thay đổi do nhiệt độ tăng, nguồn dòng vẫn sẽ duy trì dòng điện qua đèn LED ổn định, bảo vệ nó khỏi hiện tượng quá dòng.

Nhờ vào khả năng này, nguồn dòng điện là giải pháp lý tưởng cho các mạch điện nhạy cảm, cần sự ổn định về dòng, và giúp nâng cao độ tin cậy trong nhiều ứng dụng khác nhau.

3. Phân Loại Nguồn Dòng Điện

Nguồn Dòng Lý Tưởng

Nguồn dòng lý tưởng là một mô hình lý thuyết của nguồn dòng điện, có đặc điểm duy trì dòng điện không đổi bất kể sự thay đổi của tải hoặc điện áp. Điều này có nghĩa là trong điều kiện lý tưởng, nguồn dòng sẽ cung cấp dòng điện ổn định ngay cả khi điện trở tải biến đổi vô hạn từ 0 đến vô cực. Tuy nhiên, trong thực tế, nguồn dòng lý tưởng không thể đạt được hoàn toàn vì không có nguồn nào có thể cung cấp dòng điện ổn định ở bất kỳ mức điện áp nào mà không bị ảnh hưởng bởi giới hạn công suất.

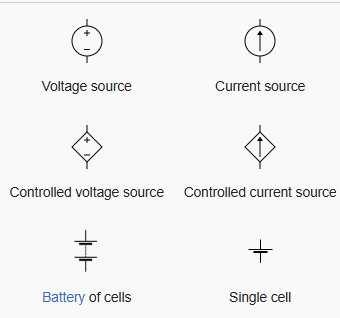

Mô Phỏng Trong Lý Thuyết: Trong lý thuyết mạch điện, nguồn dòng lý tưởng thường được biểu diễn như một nguồn với ký hiệu hình tròn có mũi tên chỉ hướng dòng điện. Để dễ hình dung và tính toán, nó được giả định có trở kháng vô hạn để không bị ảnh hưởng bởi thay đổi tải. Các bài toán sử dụng nguồn dòng lý tưởng nhằm mục đích giúp hiểu rõ cách dòng điện tương tác trong mạch điện mà không bị tác động bởi các yếu tố thực tế.

Nguồn Dòng Thực Tế

Nguồn dòng thực tế không thể đạt mức hoàn hảo như nguồn lý tưởng vì phải tuân theo các giới hạn vật lý và công suất. Trong kỹ thuật, có nhiều loại nguồn dòng thực tế được sử dụng, và chúng thường có những đặc điểm giới hạn như dải điện áp, dòng điện đầu ra tối đa và phụ thuộc vào điện trở tải.

Các Loại Nguồn Dòng Thực Tế Thường Dùng:

Nguồn Dòng Điều Chỉnh Bằng Transistor: Transistor, đặc biệt là các loại MOSFET hoặc BJT, thường được sử dụng để thiết kế các nguồn dòng. Transistor cho phép điều chỉnh dòng điện chính xác qua một mạch phản hồi để duy trì dòng ổn định bất kể sự thay đổi tải. Ví dụ, mạch nguồn dòng dùng transistor với điện trở xác định tại cực phát (emitter) giúp điều chỉnh dòng điện ổn định.
Nguồn Dòng Dùng IC Điều Khiển: Các vi mạch điều khiển dòng điện (current regulator IC) có chức năng giữ dòng điện ổn định và được ứng dụng rộng rãi trong các mạch điện tử và LED driver. Một số IC nổi bật là LM317 (dùng để điều chỉnh điện áp và dòng), và các vi mạch điều chỉnh dòng chuyên dụng khác.
Nguồn Dòng Từ Op-Amp: Op-Amp (Operational Amplifier) kết hợp với các linh kiện khác như điện trở hoặc transistor cũng có thể được cấu hình thành nguồn dòng ổn định. Phương pháp này thường được dùng trong các ứng dụng cần độ chính xác cao.
Nguồn Dòng Cố Định (Constant Current Diode): Đây là một loại diode đặc biệt có khả năng duy trì dòng điện không đổi qua nó, được sử dụng trong các mạch đơn giản hoặc các ứng dụng yêu cầu dòng nhỏ.

Nhờ vào các loại nguồn dòng thực tế này, chúng ta có thể đạt được dòng điện ổn định với độ chính xác cao trong nhiều ứng dụng điện tử khác nhau, từ chiếu sáng LED đến các bộ khuếch đại tín hiệu và cảm biến, giúp bảo vệ linh kiện và cải thiện hiệu suất hệ thống.

4. Cách Hoạt Động Của Nguồn Dòng Điện

Nguyên Lý Cơ Bản

Nguồn dòng điện hoạt động dựa trên nguyên tắc duy trì một dòng điện không đổi bằng cách tự điều chỉnh điện áp đầu ra phù hợp với tải. Nguyên lý hoạt động của nó bao gồm một mạch phản hồi tích hợp hoặc linh kiện điều chỉnh như transistor để giám sát và điều chỉnh dòng điện:

Giám Sát Dòng Điện Qua Tải: Khi dòng điện qua tải có xu hướng tăng hoặc giảm, mạch điều khiển của nguồn dòng sẽ nhận diện sự thay đổi này.
Điều Chỉnh Điện Áp Đầu Ra: Nguồn dòng sẽ tăng hoặc giảm điện áp ở đầu ra để giữ dòng điện ổn định theo mức đã được thiết lập trước. Ví dụ, nếu điện trở tải tăng, nguồn dòng sẽ tăng điện áp để bù vào và đảm bảo dòng điện không thay đổi. Ngược lại, khi tải giảm, nguồn dòng giảm điện áp để tránh quá dòng.

Bằng cách này, nguồn dòng điện luôn duy trì dòng điện cố định, bất chấp các biến đổi của tải, giúp đảm bảo rằng dòng điện đầu ra không bị ảnh hưởng.

Sự Khác Biệt Giữa Nguồn Dòng và Nguồn Điện Áp

Nguồn dòng điện và nguồn điện áp khác nhau về mục tiêu ổn định:

Nguồn Điện Áp: Mục tiêu của nguồn điện áp là duy trì điện áp cố định ở đầu ra. Khi tải thay đổi, dòng điện qua tải sẽ tự động điều chỉnh để đáp ứng theo điện áp cố định, dẫn đến sự thay đổi về dòng.
Nguồn Dòng Điện: Mục tiêu của nguồn dòng điện là duy trì dòng điện không đổi. Do đó, điện áp ở đầu ra sẽ điều chỉnh phù hợp với điện trở tải. Như vậy, dòng điện vẫn giữ nguyên, bất kể sự thay đổi của tải.

Tại Sao Nguồn Dòng Không Bị Ảnh Hưởng Bởi Sự Thay Đổi Điện Áp

Nguồn dòng điện được thiết kế để phản ứng lại sự thay đổi điện áp trong mạch bằng cách điều chỉnh chính điện áp đầu ra của nó nhằm đảm bảo dòng điện ổn định. Do mạch phản hồi và điều chỉnh của nguồn dòng sẽ tăng hoặc giảm điện áp để duy trì dòng điện, nên khi điện áp hoặc điện trở tải thay đổi, dòng điện không bị ảnh hưởng. Điều này cho phép nguồn dòng cung cấp dòng điện nhất quán, điều rất quan trọng trong các ứng dụng yêu cầu độ chính xác cao và bảo vệ linh kiện nhạy cảm khỏi các biến động không mong muốn về dòng điện.

Sự khác biệt này khiến nguồn dòng điện trở thành lựa chọn tối ưu trong nhiều hệ thống công nghiệp và điện tử cần dòng điện ổn định, giúp duy trì hiệu suất của các linh kiện mà không bị tác động bởi các thay đổi trong mạch.

5. Ứng Dụng Thực Tế Của Nguồn Dòng Điện

Các Thiết Bị Sử Dụng Nguồn Dòng Điện

Đèn LED: LED (diode phát sáng) cần một dòng điện ổn định để hoạt động hiệu quả và tránh bị quá tải. Nguồn dòng điện giúp duy trì dòng điện qua LED ổn định, kéo dài tuổi thọ của LED và ngăn ngừa hiện tượng hỏng hóc do quá dòng. Ngoài ra, nguồn dòng còn giúp giữ độ sáng của LED đồng đều và nhất quán.
Transistor: Transistor, đặc biệt trong các mạch khuếch đại, yêu cầu dòng điện ổn định ở chân base hoặc collector để hoạt động ổn định và tránh các biến động không mong muốn về khuếch đại tín hiệu. Nguồn dòng điện được dùng để thiết lập điểm làm việc cố định, đảm bảo transistor hoạt động trong điều kiện ổn định và đáng tin cậy.

Trong Các Mạch Phân Cực và Mạch Đo Lường

Mạch Phân Cực: Trong các mạch phân cực, nguồn dòng điện cung cấp dòng ổn định để phân cực các linh kiện bán dẫn như transistor và diode. Điều này giúp các linh kiện hoạt động trong khoảng điện áp và dòng điện chính xác, ngăn ngừa hiện tượng biến dạng tín hiệu và giảm thiểu nhiễu.
Mạch Đo Lường Dòng Điện: Trong các mạch đo lường, nguồn dòng điện cung cấp dòng ổn định để đo các thông số của linh kiện, đặc biệt khi đo điện trở, điện dung hoặc độ dẫn điện. Dòng điện không đổi giúp đảm bảo các phép đo chính xác, loại bỏ ảnh hưởng của sự thay đổi tải hoặc biến động điện áp.

Trong Các Ngành Công Nghiệp và Nghiên Cứu

Các Ứng Dụng Trong Ngành Công Nghiệp Điện Tử và Tự Động Hóa: Nguồn dòng điện được sử dụng rộng rãi trong ngành công nghiệp điện tử và tự động hóa để cung cấp dòng ổn định cho các cảm biến và thiết bị điều khiển. Trong các hệ thống đo lường tự động, nguồn dòng cung cấp tín hiệu không đổi, giúp giám sát và điều khiển chính xác các thông số trong hệ thống.
Nghiên Cứu và Phát Triển Các Thiết Bị Y Tế: Trong thiết bị y tế như máy đo điện tim hoặc máy đo nhịp tim, các cảm biến cần dòng ổn định để tránh nhiễu và duy trì tín hiệu chính xác. Nguồn dòng giúp loại bỏ sai lệch, đảm bảo độ chính xác của thiết bị y tế.
Ứng Dụng Trong Ngành Hóa Sinh và Phân Tích: Trong các phòng thí nghiệm, nguồn dòng điện được dùng để thực hiện các phép phân tích hóa sinh, chẳng hạn như quá trình điện di trong sinh học phân tử, yêu cầu dòng điện chính xác để phân tách các phân tử.

Nhờ khả năng duy trì dòng điện ổn định, nguồn dòng điện trở thành yếu tố quan trọng và không thể thiếu trong các hệ thống và thiết bị yêu cầu độ chính xác cao, từ điện tử tiêu dùng cho đến nghiên cứu khoa học, y tế và công nghiệp phân tích.

6. Ưu Điểm Và Nhược Điểm Của Nguồn Dòng Điện

Ưu Điểm

Duy Trì Dòng Điện Ổn Định: Nguồn dòng điện có khả năng duy trì dòng điện không đổi bất kể sự thay đổi của điện áp tải, giúp các mạch điện hoạt động ổn định. Đây là yếu tố rất quan trọng trong các ứng dụng yêu cầu độ chính xác cao, chẳng hạn như mạch phân cực trong bộ khuếch đại và các mạch đo lường.
Bảo Vệ Linh Kiện Khỏi Quá Dòng: Do dòng điện luôn được giữ ổn định, nguồn dòng điện có thể ngăn chặn nguy cơ quá dòng, bảo vệ các linh kiện nhạy cảm như LED và transistor khỏi hư hỏng.
Ứng Dụng Rộng Rãi Trong Các Hệ Thống Điều Khiển Chính Xác: Nguồn dòng điện rất phù hợp trong các hệ thống đòi hỏi độ chính xác cao, chẳng hạn như cảm biến và thiết bị đo lường. Khả năng duy trì dòng điện ổn định giúp tăng độ chính xác của các phép đo và đảm bảo chất lượng của quá trình điều khiển.

Nhược Điểm

Hạn Chế Trong Việc Cung Cấp Dòng Điện Lớn: Nguồn dòng điện thường không phù hợp với các ứng dụng yêu cầu dòng lớn, do cần các linh kiện có khả năng chịu tải cao và hệ thống làm mát tốt. Việc duy trì dòng lớn với nguồn dòng điện có thể gây mất ổn định và tốn nhiều năng lượng.
Khó Khăn Trong Thiết Kế và Điều Chỉnh: Việc thiết kế nguồn dòng điện ổn định đòi hỏi kỹ thuật cao và phức tạp hơn so với nguồn điện áp. Các mạch nguồn dòng điện cần thiết kế mạch phản hồi chính xác để duy trì dòng ổn định, đồng thời tránh dao động trong hệ thống.
Hiệu Suất Giảm Khi Tải Thay Đổi Nhiều: Khi điện trở tải thay đổi lớn, nguồn dòng điện phải điều chỉnh điện áp tương ứng, có thể gây ra tổn thất năng lượng lớn hơn so với nguồn điện áp, làm giảm hiệu suất tổng thể của hệ thống trong một số trường hợp.

Nhìn chung, nguồn dòng điện có nhiều ưu điểm trong các ứng dụng yêu cầu dòng điện ổn định và độ chính xác cao. Tuy nhiên, chúng cũng có những hạn chế về thiết kế và hiệu suất khi làm việc với dòng điện lớn hoặc khi tải thay đổi quá nhiều.

7. Phân Biệt Giữa Nguồn Dòng Điện Và Nguồn Điện Áp

So Sánh Chi Tiết Giữa Nguồn Dòng Điện Và Nguồn Điện Áp

Đặc Điểm	Nguồn Dòng Điện	Nguồn Điện Áp
Định Nghĩa	Nguồn dòng điện cung cấp dòng không đổi bất kể điện trở tải.	Nguồn điện áp cung cấp điện áp không đổi bất kể điện trở tải.
Mục Tiêu Ổn Định	Giữ dòng điện ổn định qua tải.	Giữ điện áp ổn định giữa hai cực.
Phản Ứng Với Thay Đổi Tải	Điều chỉnh điện áp để giữ dòng không đổi khi tải thay đổi.	Điều chỉnh dòng để duy trì điện áp không đổi khi tải thay đổi.
Ứng Dụng	Phân cực transistor, điều khiển LED, mạch đo dòng chính xác.	Hầu hết các thiết bị điện tử, thiết bị gia dụng, hệ thống cung cấp điện áp ổn định.
Lợi Thế	Đảm bảo dòng điện ổn định, tránh hư hỏng linh kiện nhạy cảm với dòng điện.	Dễ thiết kế, cung cấp điện áp ổn định cho nhiều thiết bị và mạch điện khác nhau.
Hạn Chế	Khó khăn trong duy trì dòng điện lớn và cần mạch điều chỉnh phức tạp.	Điện áp dễ biến đổi khi tải không ổn định, dễ gây mất ổn định dòng.

Ví Dụ Và Ứng Dụng Của Từng Loại

Nguồn Dòng Điện:
- Ứng dụng trong LED và transistor: LED cần dòng ổn định để phát sáng đều và tránh quá dòng, còn transistor cần dòng ổn định ở chân base để hoạt động chính xác.
- Mạch phân cực và điều khiển tín hiệu: Trong các mạch khuếch đại hoặc điều khiển tín hiệu, nguồn dòng điện giúp duy trì điểm làm việc ổn định, tránh biến dạng tín hiệu.
Nguồn Điện Áp:
- Ứng dụng trong hầu hết các thiết bị điện tử và gia dụng: Các thiết bị gia dụng như tivi, máy tính, hoặc các linh kiện điện tử khác cần một nguồn điện áp ổn định để hoạt động ổn định.
- Nguồn cung cấp cho hệ thống điện: Hệ thống cấp nguồn cho mạch điện hoặc thiết bị tiêu thụ năng lượng sử dụng nguồn điện áp để đảm bảo điện áp đầu vào cho mạch luôn ổn định.

Khi Nào Nên Sử Dụng Nguồn Dòng Điện?

Các Mạch Cần Dòng Điện Ổn Định: Nguồn dòng điện phù hợp với các mạch mà dòng điện phải giữ nguyên để đảm bảo tính chính xác, chẳng hạn như mạch phân cực của transistor hoặc mạch đo dòng chính xác.
Điều Khiển Linh Kiện Nhạy Cảm Với Dòng Điện: Đối với các linh kiện như LED, diode quang, hoặc cảm biến, cần dùng nguồn dòng điện để bảo vệ linh kiện và đảm bảo tuổi thọ.
Các Hệ Thống Đo Lường: Trong các mạch đo lường cần dòng không đổi để đảm bảo tín hiệu đo chính xác và tránh nhiễu, nguồn dòng điện là lựa chọn tối ưu.

Tóm lại, nguồn dòng điện và nguồn điện áp đều có vai trò riêng trong thiết kế mạch điện tử. Nguồn dòng điện phù hợp cho các ứng dụng đòi hỏi sự ổn định dòng, trong khi nguồn điện áp thường được sử dụng để cung cấp điện áp cố định cho các thiết bị và hệ thống tiêu chuẩn.

8. Kết Luận

Tầm Quan Trọng Của Nguồn Dòng Điện

Nguồn dòng điện đóng vai trò thiết yếu trong các ứng dụng yêu cầu sự ổn định và độ chính xác của dòng điện, nhất là trong các mạch điều khiển và đo lường. Hiểu rõ về nguồn dòng điện giúp người thiết kế mạch chọn đúng loại nguồn, đảm bảo hoạt động chính xác của linh kiện, bảo vệ các thiết bị nhạy cảm, và nâng cao hiệu suất tổng thể của hệ thống. Nhờ vào khả năng duy trì dòng ổn định bất chấp sự thay đổi của tải, nguồn dòng điện hỗ trợ quan trọng cho các ứng dụng yêu cầu sự bền bỉ và an toàn.

Khám Phá Thêm Và Tư Vấn Chuyên Gia

Việc nắm vững kiến thức về nguồn dòng điện cũng như các loại nguồn điện khác là rất cần thiết cho bất kỳ ai làm việc trong lĩnh vực điện tử và tự động hóa. Để tìm hiểu sâu hơn về các loại nguồn điện và cách sử dụng tối ưu trong từng ứng dụng cụ thể, hãy nghiên cứu thêm hoặc liên hệ với chuyên gia để được tư vấn chi tiết. Một kiến thức vững chắc về các nguồn điện sẽ giúp nâng cao độ tin cậy và hiệu quả của các thiết kế điện tử trong thực tế.
