Đầu Nối Cạnh (Edge Connector) – Hướng Dẫn Toàn Diện

Giới Thiệu & Vai Trò của Edge Connector

Edge Connector (còn gọi là đầu nối cạnh) là một loại đầu nối điện tử được thiết kế để gắn trực tiếp vào mép của bảng mạch in (PCB). Thay vì sử dụng dây cáp hoặc chân cắm rời, các đường mạch dẫn được đưa thẳng ra cạnh của bo mạch và mạ một lớp dẫn điện (thường là vàng hoặc hợp kim chống oxy hóa) để tiếp xúc với đầu cắm.

👉 Vai trò chính của Edge Connector:

Được sử dụng rộng rãi trong card mở rộng (RAM, VGA, PCIe), máy chơi game, thiết bị công nghiệp, và thiết bị viễn thông.

Tạo kết nối nhanh chóng, dễ tháo lắp giữa bo mạch với thiết bị ngoại vi.

Tiết kiệm không gian, giảm chi phí sản xuất nhờ thiết kế đơn giản.

Đảm bảo độ tin cậy cao trong truyền tín hiệu và nguồn điện.

Cấu Tạo & Nguyên Lý Hoạt Động

Các bộ phận chính

Một edge connector thường bao gồm:

• Đầu mạch in (PCB Edge): phần mép của bảng mạch in có các vạch dẫn được mạ để tiếp xúc với đầu nối.
• Đầu nối (Connector Housing): khung cách điện bằng nhựa hoặc vật liệu polymer, có khe để cắm PCB.
• Tiếp điểm (Contacts): các lá kim loại đàn hồi bên trong đầu nối, được bố trí song song để kẹp chặt và tiếp xúc với đường mạ của PCB.
• Chốt cơ khí / khóa: giúp cố định PCB chắc chắn, tránh rung lắc trong quá trình sử dụng.

Cách tiếp xúc & vật liệu mạ (vàng cứng, niken, v.v.)

• Khi PCB được cắm vào, các lá tiếp điểm trong đầu nối sẽ ép sát vào lớp mạ kim loại trên cạnh bo mạch, tạo thành đường dẫn điện ổn định.
• Để đảm bảo độ bền và khả năng chống oxy hóa, bề mặt tiếp xúc thường được mạ:
  • Vàng cứng (Hard Gold): chống mài mòn tốt, truyền tín hiệu ổn định, tuổi thọ cao → thường dùng cho RAM, card mở rộng, thiết bị yêu cầu gắn tháo nhiều lần.
  • Vàng mềm (Soft Gold): độ dẫn điện tốt, thích hợp cho các kết nối ít tháo lắp.
  • Niken (Nickel): giá rẻ hơn, có khả năng chống ăn mòn, nhưng độ bền cơ học thấp hơn vàng.
  • Thiếc (Tin): thường dùng trong ứng dụng chi phí thấp, ít yêu cầu về số lần tháo lắp.

⚡ Nhờ thiết kế này, edge connector vừa đơn giản vừa bền, phù hợp cho cả truyền tín hiệu tốc độ cao lẫn cấp nguồn trực tiếp.

Các Thông Số Edge Connector Quan Trọng

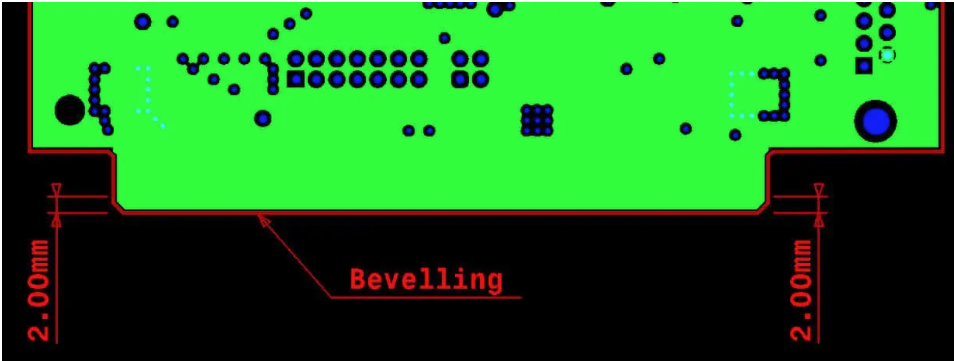

Chiều dài, độ dày PCB, khoảng cách vượt (clearance)

• Chiều dài tiếp xúc: quyết định số lượng chân kết nối (pins) và mật độ mạch.
• Độ dày PCB: phổ biến từ 0.8 mm – 1.6 mm, phải phù hợp với khe cắm để đảm bảo lực ép vừa đủ.
• Khoảng cách vượt (clearance): khoảng trống xung quanh mép tiếp xúc, tránh ngắn mạch hoặc ảnh hưởng khi lắp ráp.

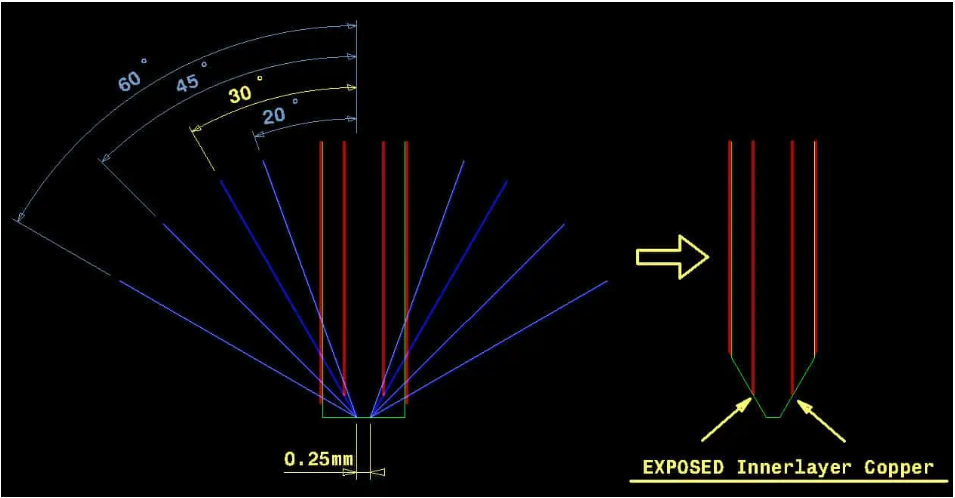

Độ thanh thải đồng & lớp bên trong

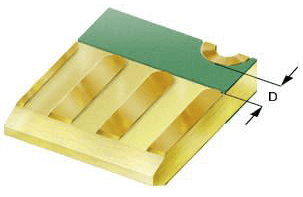

• Thanh thải đồng (Copper clearance): khoảng cách từ mép PCB đến lớp đồng để ngăn chạm vào khi cắm.

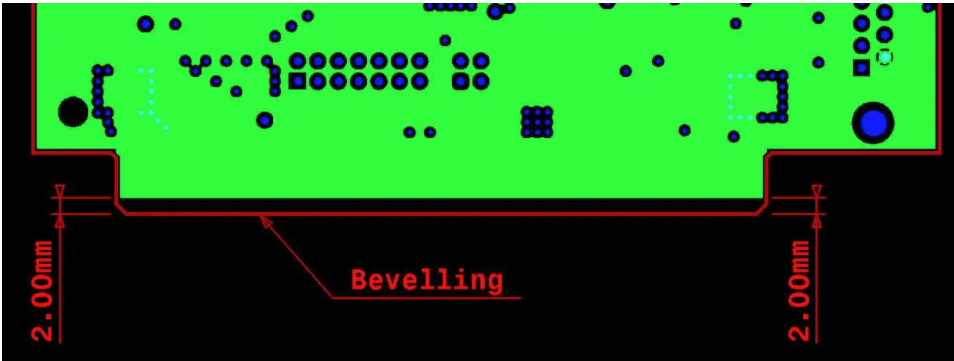

• Với PCB nhiều lớp, cần chú ý lớp trong cùng phải cách xa mép để không bị lộ hoặc chạm ngắn.

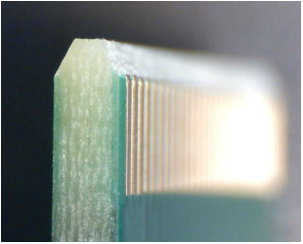

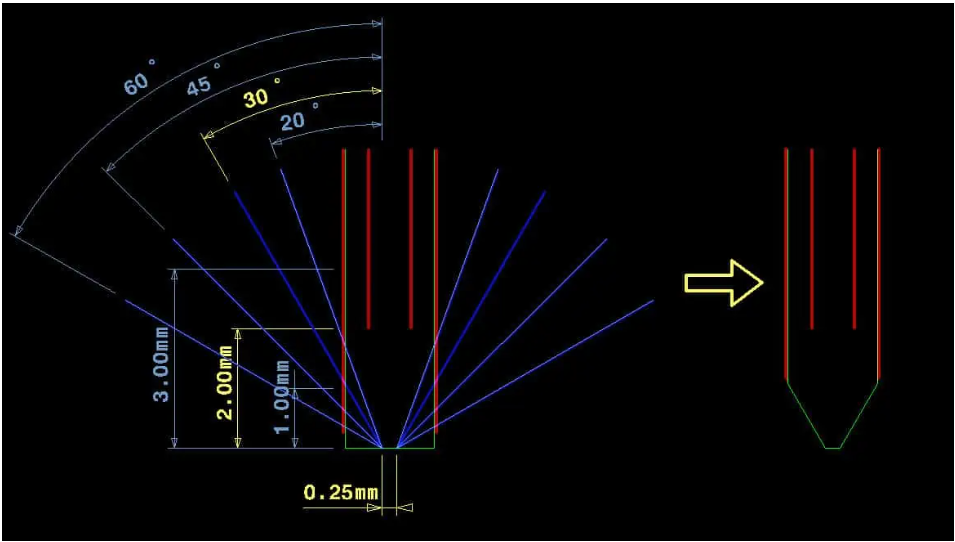

Góc vát mép đầu nối cạnh & loại vát

• Mép tiếp xúc thường vát (Bevel) để dễ dàng trượt vào connector.
• Góc vát thường 20° – 45°, tùy theo tiêu chuẩn.
• Có thể vát một mặt hoặc hai mặt để hỗ trợ việc tháo lắp nhiều lần.

Giải phóng mặt bằng đồng các lớp

• Khi thiết kế edge connector, phần đồng xung quanh mép tiếp xúc thường được loại bỏ để tránh hồ quang, ngắn mạch hoặc giảm tuổi thọ connector.
• Kỹ thuật này còn giúp tăng độ tin cậy khi làm việc ở dòng cao hoặc tốc độ truyền tín hiệu nhanh.

👉 Những thông số trên đóng vai trò cực kỳ quan trọng trong thiết kế PCB edge connector, quyết định tính tương thích, độ bền và độ ổn định kết nối.

Các Loại Vát Mép (Standard & Đặc Biệt)

Vát chuẩn (Standard Bevel)

• Góc vát phổ biến: 20° – 45°.
• Vát 1 mặt hoặc 2 mặt để hỗ trợ cắm dễ dàng hơn.
• Thường dùng trong PCIe, DIMM, và các edge connector công nghiệp.

Vát đặc biệt (Special Bevel)

• Vát cong hoặc bán nguyệt để tăng độ bền khi cắm rút nhiều lần.
• Vát không đối xứng (asymmetric bevel) cho thiết kế định hướng – giúp tránh cắm ngược.
• Vát sâu hơn để hỗ trợ tốc độ cao (high-speed connector) hoặc khi yêu cầu lực cắm nhỏ.

Khi nào cần dùng vát đặc biệt?

Khi yêu cầu định hướng chính xác, tránh cắm sai chiều.

Khi số lần tháo lắp > 500–1000 lần.

Khi edge connector nằm trong thiết bị rung động cao.

Ưu Điểm – Nhược Điểm & Ứng Dụng Thực Tế

Ưu điểm khi dùng đầu nối cạnh

• Tiết kiệm không gian: không cần đầu cắm rời, chỉ dùng mép PCB.
• Chi phí thấp: giảm số linh kiện, dễ sản xuất hàng loạt.
• Cắm/rút nhanh chóng: thuận tiện cho bảo trì, nâng cấp, thay thế module.
• Khả năng mở rộng linh hoạt: dễ dàng thêm card mở rộng (PCIe, RAM, GPU).
• Độ tin cậy cao: khi mạ vàng cứng và thiết kế chuẩn, có thể cắm/rút hàng nghìn lần mà vẫn đảm bảo tiếp xúc tốt.

Những hạn chế cần lưu ý

• Độ bền cơ khí giới hạn: pad và lớp mạ dễ mòn sau số lần cắm rút cao nếu dùng vật liệu kém.
• Yêu cầu gia công PCB chính xác: sai lệch chiều dày hoặc góc vát gây kẹt hoặc lỏng.
• Khả năng chống bụi/ẩm thấp: vì tiếp xúc trực tiếp, dễ bị oxi hóa nếu môi trường không phù hợp.
• Hạn chế dòng tải lớn: các chân tiếp xúc nhỏ, không phù hợp truyền dòng cao kéo dài.

Ví dụ ứng dụng phổ biến (máy tính, module mở rộng, bo mạch…)

Thiết bị nhúng: edge connector dạng MXM cho GPU rời hoặc module tính toán.

Máy tính: PCIe card đồ họa, card âm thanh, RAM DIMM/SO-DIMM.

Điện tử tiêu dùng: module mở rộng trên bảng điều khiển, console, cartridge trò chơi.

Công nghiệp & viễn thông: module I/O PLC, thiết bị đo lường, hệ thống truyền thông tốc độ cao.

Cách Chọn Edge Connector Phù Hợp

Checklist kỹ thuật (điện, cơ khí, môi trường)

• Điện: số chân, trở kháng, dòng tối đa, điện áp làm việc.
• Cơ khí: độ dày PCB (0.8 mm, 1.0 mm, 1.6 mm), chiều dài pad, loại vát mép.
• Môi trường: nhiệt độ hoạt động, độ ẩm, số lần cắm/rút, chống rung và bụi bẩn.

Lựa chọn vật liệu mạ phù hợp

• Vàng cứng (hard gold): bền, chịu mài mòn tốt, thích hợp cắm/rút nhiều lần (RAM, PCIe).
• Niken + vàng mỏng (ENIG): cân bằng giữa chi phí và độ bền, dùng cho bo mạch thông dụng.
• Thiếc (Sn): rẻ, dễ sản xuất, phù hợp ứng dụng cố định, ít tháo lắp.
• Vật liệu đặc biệt: palladium, bạc… cho môi trường khắc nghiệt hoặc tín hiệu tốc độ cao.

Tương thích với bo mạch / thiết kế đầu nối cạnh PCB

Đảm bảo độ dày lớp mạ và dung sai cơ khí phù hợp với khe cắm.

Đảm bảo layout pad đúng chuẩn (PCIe, DIMM, MXM…).

Kiểm tra clearance và khoảng cách đồng các lớp để tránh chạm chập.

Thiết kế vát mép chuẩn giúp dễ cắm, tránh sai chiều.

Lưu Ý Khi Thiết Kế & Gia Công

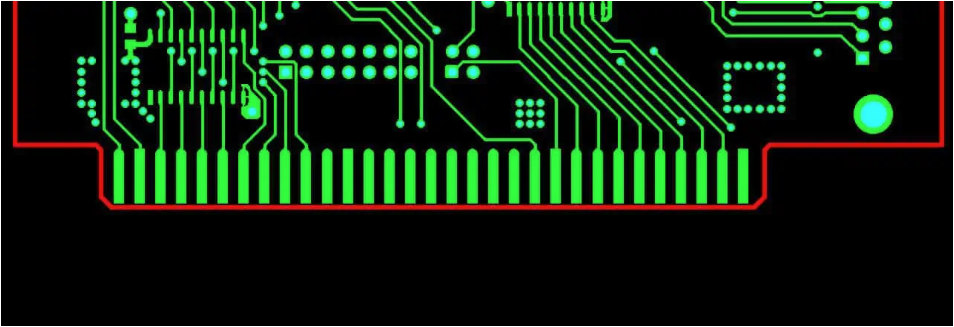

Khoảng cách an toàn & layout PCB

• Giữ clearance (khoảng cách cách điện) đủ giữa các pad để tránh phóng điện hoặc chập mạch.
• Tránh đặt lớp đồng quá sát mép cắm, cần để khoảng cách an toàn ≥ 0.3–0.5 mm.
• Bố trí pad đồng đều, cân đối để tránh lệch lực khi cắm/rút.
• Đảm bảo chiều dài pad đồng nhất để lực tiếp xúc phân bổ đều.

Vệ sinh / bảo vệ tiếp điểm

• Sau khi mạ, cần vệ sinh sạch bụi, dầu hàn hoặc hóa chất ăn mòn.
• Có thể phủ lớp bảo vệ mỏng (anti-tarnish) để chống oxi hóa trong lưu kho.
• Tránh tiếp xúc tay trực tiếp vào bề mặt pad để hạn chế vết dầu/mồ hôi gây tăng điện trở tiếp xúc.

Kiểm tra sau gia công / test kết nối

• Đo điện trở tiếp xúc (thường < 30 mΩ với vàng cứng).
• Test cắm/rút nhiều lần để đánh giá độ bền cơ khí.
• Kiểm tra lực cắm và lực rút theo tiêu chuẩn connector.
• Soi bề mặt pad bằng kính hiển vi để phát hiện vết xước hoặc mạ không đều.

Những Mẫu Edge Connector Đáng Quan Tâm

Dưới đây là một số mẫu edge connector nổi bật + ví dụ thực tế & sản phẩm cụ thể mà bạn có thể tham khảo, để chọn phù hợp với nhu cầu của mình:

---

🌟 Ví dụ thực tế nổi bật

Mẫu sản phẩm	Đặc điểm chính / Ưu điểm nổi bật
Tag-Connect Edge-Connect EC06-IDC / EC06-CTX	Edge connector dạng castellated, thiết kế nhỏ gọn, tối ưu không gian PCB với nhu cầu debug / lập trình IC.
EDAC Series 857	Card edge connector chuẩn mực (0.156″ spacing), dùng trong nhiều ứng dụng công nghiệp; hỗ trợ các kiểu chân ra khác nhau, phù hợp bo mạch dày ~1.57 mm.
EDAC High-Speed / Press-fit Edge Connectors	Dòng dành cho tốc độ cao, truyền tín hiệu số, truyền tải nhiều chân, có cả loại lắp ép (press-fit), phù hợp môi trường công nghiệp, máy chủ, mạng.
Amphenol MDT320M01501 (PCIE M.2 Series, 67 pins)	Edge connector dual-side, bề mặt tiếp xúc mạ vàng (0.76 µm), dành cho bo mạch độ dày ~0.8mm, dùng chuẩn M.2, phù hợp laptop, thiết bị mỏng.
KYOCERA AVX 9159-761 Series	SMT type, 12 chân, dual-side, chiều dày PCB ~1.5 mm, thân nhựa thermoplastic, vật liệu tiếp xúc (copper alloy), mạ thiếc; phù hợp mạch cắm cố định, chi phí hợp lý.

---

🛒 Ví dụ sản phẩm bạn có thể tìm mua dễ dàng

Dưới đây là vài mẫu tiêu biểu:

• EDAC 345‑015‑520‑101 Standard Card Edge Connector: mẫu EDAC chuẩn, độ bền cao, thích hợp cho bo mạch công nghiệp, máy chủ; nhiều chân, mạ tốt.
• EDAC 387‑035‑521‑678 Standard Card Edge Connector: loại số chân lớn hơn, dùng với bo mạch dày hơn, phù hợp các ứng dụng dữ liệu / mạng.
• EDAC 387‑012‑521‑201 Standard Card Edge Connector: chi phí thấp hơn, ít chân hơn, phù hợp ứng dụng nhẹ – bo mạch thử, module phụ.
• Edge Card Socket Jumper (2.54 mm, nhiều chân): socket đa năng, dùng cho test, prototype, hoặc bo nhỏ.
• 2×3 Board‑to‑Board Power Edge Connector 2.54 mm: kiểu nguồn cấp, ít chân nhưng chịu dòng tốt hơn; dùng với lập trình board hoặc module nhỏ.
• SMT Pogo‑Pin Test Edge Contacts (Bộ thử): dùng cho thử nghiệm, test tạm; không phải cho sử dụng dài lâu nhưng rất tiện.

---

✅ Gợi ý chọn mẫu phù hợp

Với hệ thiết bị mạnh, hay tháo lắp, test nhiều lần → chọn loại pad mạ vàng cứng + vát mép tốt, vật liệu đồng tốt.

Nếu bạn làm module nhỏ / bo mạch IoT, Tag-Connect hoặc KYOCERA AVX là rất thích hợp.

Nếu cần truyền tín hiệu tốc độ cao (mạng, máy chủ), ưu tiên EDAC dòng high-speed với số chân nhiều + mạ vàng.

Nếu chỉ dùng cho thiết bị / module cố định, có thể chọn loại mạ thiếc để giảm chi phí.

Kết Luận

Đầu nối cạnh (Edge Connector) là một giải pháp kết nối đơn giản nhưng hiệu quả, giúp bo mạch có thể giao tiếp với nhiều thiết bị, module hay hệ thống khác nhau mà vẫn đảm bảo tính ổn định và chi phí hợp lý.

Khi thiết kế hoặc lựa chọn Edge Connector, kỹ sư cần quan tâm đến:

• Thông số kỹ thuật (chiều dài, độ dày PCB, lớp đồng, góc vát…)
• Loại mạ tiếp điểm (vàng cứng, niken, hợp kim…) để cân bằng giữa độ bền và chi phí.
• Ứng dụng thực tế (thiết bị điện tử, máy tính, công nghiệp, module mở rộng…) để chọn mẫu phù hợp.

Nếu tối ưu đúng, Edge Connector không chỉ mang lại độ tin cậy cao trong truyền dẫn tín hiệu mà còn giúp tiết kiệm chi phí so với các giải pháp kết nối phức tạp khác.

👉 Lời khuyên: hãy phối hợp chặt chẽ giữa thiết kế PCB – lựa chọn đầu nối – quy trình gia công để đảm bảo hiệu quả lâu dài, đồng thời kiểm tra kỹ trong giai đoạn test để tránh lỗi khó khắc phục sau này.
