Đầu Nối Nhiều Chân Cho Nhiều Môi Trường Khác Nhau Là Gì?
Đầu nối nhiều chân (multi-pin connector) là một thiết bị dùng để kết nối các dây điện hoặc tín hiệu giữa các thiết bị với nhau, thông qua nhiều chân (pin). Mỗi chân đại diện cho một đường dây hoặc tín hiệu riêng biệt. Đầu nối nhiều chân thường được sử dụng trong nhiều ngành công nghiệp khác nhau, từ điện tử, cơ khí, đến tự động hóa và viễn thông.
Các Môi Trường Sử Dụng Đầu Nối Nhiều Chân
- Môi trường công nghiệp:
- Trong các nhà máy sản xuất hoặc khu công nghiệp, đầu nối nhiều chân thường được sử dụng để kết nối các thiết bị máy móc tự động hóa, cảm biến và động cơ.
- Đặc điểm: Chịu được bụi, độ ẩm cao và va đập.
- Môi trường ngoài trời:
- Các kết nối cho hệ thống camera an ninh, trạm năng lượng mặt trời hoặc hệ thống đèn đường cần đầu nối có khả năng chống nước, chống tia UV và chịu được thời tiết khắc nghiệt.
- Đặc điểm: Kháng nước, chống chịu thời tiết.
- Môi trường hàng không vũ trụ:
- Đầu nối cho các thiết bị trên máy bay, tàu vũ trụ phải đảm bảo độ chính xác cao, khả năng chống rung lắc và hoạt động trong điều kiện áp suất thấp.
- Đặc điểm: Nhẹ, bền, chống rung lắc và có khả năng hoạt động ở áp suất cao hoặc thấp.
- Môi trường quân sự:
- Sử dụng trong các thiết bị quân sự yêu cầu tính bền vững, chống nhiễu và có thể hoạt động ổn định trong các điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm và rung động.
- Đặc điểm: Chịu được nhiệt độ cao, chống nhiễu, độ bền cao.
- Môi trường y tế:
- Các thiết bị y tế như máy MRI, máy siêu âm, và hệ thống điều khiển cần sử dụng đầu nối nhiều chân để đảm bảo kết nối an toàn và chính xác.
- Đặc điểm: Chất lượng cao, đảm bảo không gây nhiễu tín hiệu, kháng khuẩn.
Các Loại Đầu Nối Nhiều Chân Phổ Biến
- Circular Connectors (Đầu nối tròn): Được sử dụng rộng rãi trong các ứng dụng công nghiệp và quân sự do tính dễ dàng cài đặt và tháo rời.
- Rectangular Connectors (Đầu nối hình chữ nhật): Thường thấy trong các thiết bị điện tử và tự động hóa.
- Modular Connectors (Đầu nối dạng mô-đun): Được sử dụng trong hệ thống mạng và viễn thông.
Lợi Ích Của Đầu Nối Nhiều Chân
- Tính linh hoạt cao: Dễ dàng lắp đặt và tháo gỡ.
- An toàn: Giảm thiểu rủi ro mất kết nối, bảo đảm tín hiệu ổn định.
- Khả năng chịu môi trường khắc nghiệt: Được thiết kế phù hợp cho các môi trường có điều kiện khắc nghiệt như nhiệt độ cao, độ ẩm cao, hoặc môi trường ngoài trời.
Một cách khác là sử dụng đầu nối nhiều chân để kết nối tín hiệu vi sóng giữa hai phần của hệ thống. Đầu nối mù tròn tiêu chuẩn MIL-DTL-38999 được thiết kế và phê duyệt bởi ngành quân sự và hàng không vũ trụ để đáp ứng các yêu cầu nghiêm ngặt nhất trong môi trường khắc nghiệt và được sử dụng cho các ứng dụng nối cáp với bảng điều khiển trong quân sự, hàng không vũ trụ và các tình huống đòi hỏi khắt khe khác.
Ban đầu, các đầu nối này được thiết kế để kết nối tới 128 dây cho thiết bị điện tử, nhưng nảy sinh nhu cầu kết hợp các tiếp điểm cáp đồng trục cho các ứng dụng tần số cao hoặc vi sóng cũng như yêu cầu kết hợp các tiếp điểm dây điện tử đơn giản và các tiếp điểm đồng trục vi sóng. Điểm bất lợi là sự phụ thuộc vào cách bố trí tiếp điểm được cung cấp cho kích thước 8, kích thước 12 hoặc các tiếp điểm đồng trục khác. Thường cần phải đóng gói nhiều liên kết vi sóng trong một đầu nối và sử dụng các loại cáp đồng trục khác nhau, ví dụ như cáp khá mỏng và linh hoạt cho các ứng dụng tần số cao hơn hoặc dây dẫn ngắn hơn hoặc cáp dày hơn cho các ứng dụng tổn thất thấp và cụm dài hơn. Kích thước 8, kích thước 12 hoặc các tiếp điểm khác chỉ có sẵn cho một số cáp đồng trục và có thể không lý tưởng cho ứng dụng mà nó hướng tới. Ngoài ra, hầu hết các tiếp điểm đồng trục tiêu chuẩn không được thiết kế cho các ứng dụng tần số cao hơn.
Để giải quyết vấn đề này, Spectrum Elektrotechnik đã giới thiệu các đầu nối nhiều chân bắt đầu bằng SQ-8 (được hiển thị trong Hình 1 ), sử dụng cáp đồng trục tổn thất thấp hiệu suất cao 4,3 mm và được cung cấp tám đầu nối đồng trục cho các ứng dụng lên đến 24 GHz, sử dụng vỏ cỡ 21 MIL-DTL-38999 series III. Đối với các ứng dụng trong môi trường khắc nghiệt, các cụm được cung cấp được bọc thép và bảo vệ chống nước.
Nhu cầu về các đầu nối hình tròn sử dụng nhiều cụm đồng trục hơn trong một đầu nối và các loại cáp khác nhau đã dẫn đến việc Spectrum thiết kế cả dòng đầu nối nhiều chân hoàn toàn tuân thủ tiêu chuẩn MIL-DTL-38999, Dòng I có khớp nối lưỡi lê và Dòng III với một khớp nối ren. Cả hai dòng đều chắc chắn, được thiết kế để hoạt động trong môi trường khắc nghiệt và có sẵn năm phiên bản khóa khác nhau, đảm bảo kết nối phù hợp và an toàn.

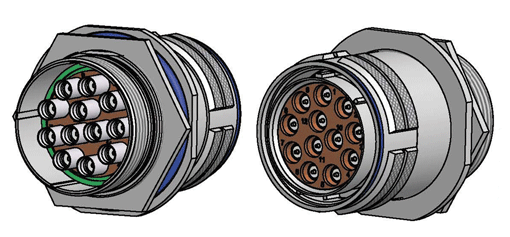

Sê-ri SQ ban đầu sử dụng tám tiếp điểm RF (ví dụ được hiển thị trong Hình 2 ) trong vỏ cỡ 21; các cụm cáp được kết thúc bằng các đầu nối bắt lưỡi lê có lò xo. TQ-Series và IQ-Series cung cấp vỏ cỡ 21 và cỡ 25, với khớp nối có ren và các hạt chèn đồng trục 4, 7, 8 hoặc 12 (thể hiện trong Hình 3 ) và có sẵn cho bốn loại cáp khác nhau: tải lò xo, tải lò xo giới hạn , cố định và điều áp. Chúng có sẵn cho dải tần DC đến 24 GHz và DC đến 40 GHz, mặc dù cáp được sử dụng có thể giới hạn dải tần. Ví dụ: nếu ưa chuộng cáp Loại 141 của Spectrumí, cáp hiệu suất cao có mức suy hao thấp với đường kính vỏ ngoài là 7,8 mm và mức suy hao chèn là 0,64 dB/m thì dải tần bị giới hạn ở 18 GHz.
Các dây dẫn bên ngoài của cụm cáp trong TQ-Series sử dụng nối đất chung của lớp vỏ MIL-DTL-38999, trong khi các cụm cáp của IQ-Series được cách ly với nhau và cũng với mặt đất của MIL-DTL- 38999-vỏ. Cả BQ-Series và CQ-Series đều giống hệt với TQ-Series ngoại trừ việc chúng sử dụng tiêu chuẩn MIL-DTL-38999, Series I với khớp nối lưỡi lê. Chúng khác nhau vì các cụm của CQ-Series không sử dụng cùng một mặt đất mà được cách ly với nhau và với mặt đất của lớp vỏ MIL-DTL-38999.
Ngoài ra, tất cả các thiết kế hình tròn, SQ, TQ, IQ, BQ và CQ-Series đều có phiên bản điều áp, đáp ứng các thông số thử nghiệm EIA364_02C, thay thế MIL-STD 1344 và có khả năng chịu được 0,6 bar (8 PSIG) trong 35 phút . Những đầu nối này, thường xuyên qua vách ngăn hoặc là phiên bản có mặt bích bốn lỗ, được yêu cầu trên máy bay nơi các cụm cáp được lắp đặt trong các bức tường ngăn cách khu vực có áp suất và không có áp suất.
Ngoài ra, bộ điều hợp nhiều chân (được hiển thị trong Hình 4 ) được thiết kế cho các ứng dụng mà không thể lắp đặt đầu nối nhiều chân vách ngăn trong tường ngăn cách các khu vực chịu áp và không có áp, vì cần sử dụng các kết nối nhiều chân đực ở cả hai bên cho mục đích ngắt kết nối. Các bộ điều hợp này cũng có sẵn ở dạng phiên bản điều áp để đáp ứng các thông số kỹ thuật thử nghiệm EIA364_02C. Ngoài ra, các đầu nối và bộ chuyển đổi được bịt kín được thiết kế để lắp đặt trên tường của buồng thử nghiệm chân không.
RQ-Series đã được phát triển để giải quyết nhu cầu đóng gói nhiều cụm cáp hơn nữa vào một lớp vỏ, chiếm ít không gian nhất có thể. Chúng được thiết kế cho những ứng dụng cần nhiều kết nối đồng trục vi sóng hơn mức mà thiết kế hình tròn có thể đáp ứng (khi không gian có hạn) và cũng phải kết nối nhiều tín hiệu DC và trình điều khiển sử dụng dây AWG.
Ví dụ: RQ23-DC26 (hiển thị trong Hình 5 ) kết nối và ngắt kết nối 23 đường RF đồng trục cũng như 26 đường tín hiệu và nguồn cung cấp cùng một lúc và tính bằng giây, trong khi càng nhỏ càng tốt đối với một thiết kế phức tạp như vậy. Khi kết nối số lượng lớn các cụm lắp ráp như vậy, lực chèn và lực rút ra đặc biệt đáng kể. Đối với RQ23-DC26, tối đa 150 N được chỉ định để cắm và rút tất cả 23 đường đồng trục cộng với 26 đường tín hiệu và đường cung cấp. 23 hạt chèn dỗ sử dụng cáp hiệu suất cao Loại 11 hoặc Loại 43 tiêu chuẩn và được nhóm thành bốn đến tám cụm, được cố định bằng bu lông để dễ dàng thay thế trong thời gian ngắn nhất. Tần số hoạt động tối đa của nó được chỉ định là 25 GHz, nhưng các thiết kế tần số cao hơn có sẵn theo yêu cầu.
Đối với các ứng dụng cần nhiều kết nối hơn nữa, thiết kế mới nhất, RQ80-DC120 (xem Hình 6 ), có 80 đầu nối đồng trục hoạt động ở tần số 40 GHz và 120 đường tín hiệu, tất cả nằm trong một đơn vị có kích thước 107 x 304 mm. Các thiết kế cũng có sẵn hoạt động ở tần số lên tới 65 GHz.
Các hệ thống hiện đại cũng yêu cầu khớp pha chính xác của cụm cáp trong bộ dây nhiều chân và Spectrum đạt được khớp pha thông qua các quy trình sản xuất cáp mới nhất, kỹ thuật cắt giao diện và thiết kế đầu nối có thể điều chỉnh tiên tiến. Ngoài ra, cơ chế khớp có thể điều chỉnh có thể đáp ứng các yêu cầu sốc và rung nghiêm trọng nhất.
Việc lựa chọn vật liệu thích hợp và kỹ thuật lão hóa là rất quan trọng cũng như đảm bảo rằng cụm cáp và bộ dây hoạt động hiệu quả trong phạm vi nhiệt độ tiêu chuẩn từ -54° đến +115°C hoặc phạm vi nhiệt độ mở rộng từ -72° đến +200°C. Tất cả các đầu nối Spectrum đều tuân thủ RoHS và đáp ứng các điều kiện cũng như yêu cầu ăn mòn của MIL-STD-202, phương pháp 101, điều kiện B. Đầu nối nhiều chân tuân thủ khả năng sốc nhiệt theo MIL-STD-202, phương pháp 107, điều kiện B, độ rung theo MIL-STD-202, phương pháp 204, điều kiện D và sốc theo MIL-STD-202, phương pháp 213.
