Giới Thiệu về Mô Hình Ebers-Moll
Mô Hình Ebers-Moll và Vai Trò Của Nó
Mô hình Ebers-Moll là một mô hình toán học cơ bản, mô tả hoạt động của transistor lưỡng cực (BJT) dựa trên hai mạch diode bán dẫn và các dòng điện liên quan. Mô hình này giải thích cách các điện tích di chuyển trong transistor, từ đó mô phỏng chính xác hành vi của BJT trong các ứng dụng thực tế như khuếch đại tín hiệu và chuyển mạch.
Tầm Quan Trọng
- Hiểu sâu về hoạt động vật lý: Mô hình cung cấp cái nhìn toàn diện về cách các dòng điện và điện áp tương tác trong transistor.
- Hỗ trợ thiết kế mạch: Việc hiểu mô hình giúp các kỹ sư điện tử dự đoán chính xác hơn hiệu suất của transistor trong các mạch phức tạp.
- Cơ sở cho các mô hình nâng cao: Nhiều mô hình hiện đại (như SPICE) dựa trên nền tảng của Ebers-Moll.
Lý Do Hiểu Các Hệ Quả Của Mô Hình Ebers-Moll
- Tối ưu hóa thiết kế: Kiến thức về các hệ quả giúp điều chỉnh tham số của transistor để đạt hiệu quả tối ưu trong các ứng dụng cụ thể.
- Giảm thiểu sai số: Hiểu rõ các mối quan hệ lý thuyết giúp giảm rủi ro do những giả định không chính xác.
- Ứng dụng linh hoạt: Mô hình giúp áp dụng BJT trong các tình huống khác nhau, từ tín hiệu nhỏ đến dòng điện lớn.
Mục Tiêu Của Bài Viết
- Giải thích các hệ quả lý thuyết: Cung cấp nền tảng toán học và vật lý của mô hình Ebers-Moll.
- Đưa ra các quy tắc kinh nghiệm: Hướng dẫn cách áp dụng mô hình để thiết kế mạch điện tử hiệu quả.
- Gắn kết lý thuyết và thực tiễn: Đưa ra các ví dụ thực tế minh họa tác động của mô hình đến hiệu suất mạch.
Hãy cùng khám phá sâu hơn những chi tiết thú vị từ mô hình Ebers-Moll và cách nó hỗ trợ trong thiết kế các mạch điện tử hiện đại.
Mô Hình Ebers-Moll: Tổng Quan Lý Thuyết
Mô hình Ebers-Moll là một trong những mô hình cơ bản nhất dùng để phân tích hoạt động của transistor lưỡng cực (BJT). Mô hình này dựa trên việc mô tả dòng điện qua các tiếp giáp bán dẫn (PN) trong transistor dưới dạng các phương trình toán học.
Hai Phương Trình Cơ Bản Mô Tả Dòng Điện Qua BJT
Mô hình Ebers-Moll được xây dựng dựa trên hai phương trình chính, thể hiện dòng điện qua Emitter (I_E) và Collector (I_C), được định nghĩa như sau:
Phương trình dòng Emitter:
Phương trình dòng Collector:
Trong đó:
- IE0 và IC0: Dòng bù (saturation current) của tiếp giáp Base-Emitter và Base-Collector.
- VBE và VBC: Điện áp qua tiếp giáp Base-Emitter và Base-Collector.
- VT: Điện áp nhiệt (VT=kT/q, khoảng 26 mV ở nhiệt độ phòng).
- αF: Hệ số khuếch đại dòng thuận (gần bằng 1).
- αR: Hệ số khuếch đại dòng ngược (rất nhỏ).
Cách Mô Hình Hóa Các Tiếp Giáp PN
BJT có hai tiếp giáp PN chính:
- Base-Emitter (BE): Hoạt động như một diode bán dẫn, chịu ảnh hưởng bởi VBE.
- Base-Collector (BC): Tiếp giáp này thường hoạt động ngược chiều trong chế độ khuếch đại.
Mô hình Ebers-Moll coi transistor là tổ hợp của hai diode được nối với hai nguồn dòng điều khiển bởi VBE và VBC. Điều này cho phép mô phỏng chính xác cả hai chế độ thuận và ngược của transistor.
Vai Trò Của Các Thông Số Quan Trọng
1. Hằng Số Khuếch Đại Dòng (β):
- Được xác định bởi β=αF/1−αF.
- β biểu thị khả năng khuếch đại dòng của BJT, thường được sử dụng trong thiết kế mạch.
2. Dòng Bù (I_E và I_C):
- IE0: Dòng bù qua tiếp giáp BE khi BJT ở trạng thái bão hòa.
- IC0: Dòng bù qua tiếp giáp BC trong trạng thái ngược.
Dòng bù đóng vai trò quan trọng trong việc xác định dòng điện tổng qua các tiếp điểm, đặc biệt ở chế độ nhiệt độ thấp hoặc dòng thấp.
Mô hình Ebers-Moll không chỉ giải thích được cơ chế hoạt động cơ bản của BJT mà còn cung cấp nền tảng cho các phân tích chi tiết trong thiết kế mạch. Trong phần tiếp theo, chúng ta sẽ áp dụng mô hình này để rút ra các quy tắc kinh nghiệm cho thiết kế hiệu quả.
Những Hệ Quả Từ Mô Hình Ebers-Moll
Mô hình Ebers-Moll không chỉ mô tả hoạt động lý tưởng của transistor lưỡng cực (BJT) mà còn chỉ ra các yếu tố ảnh hưởng đến hiệu suất hoạt động. Dưới đây là ba hệ quả quan trọng từ mô hình này.
3.1. Phân Cực Đúng Để Đảm Bảo Hoạt Động Ổn Định
Các Vùng Hoạt Động của Transistor
Mô hình Ebers-Moll cho thấy, để BJT hoạt động đúng chức năng, cần phân cực thích hợp giữa các cực Base, Emitter, và Collector. Điều kiện hoạt động của các vùng cụ thể như sau:
- Vùng cắt (Cutoff):
- VBE<0.7V (hoặc nhỏ hơn điện áp ngưỡng của diode BE).
- Không có dòng điện chảy qua BJT (IE≈IC≈0).
- Ứng dụng: mạch chuyển mạch, trạng thái tắt.
- Vùng khuếch đại (Active):
- VBE>0.7V và VBC≤0V.
- Dòng Collector IC≈β⋅IB.
- Đây là vùng làm việc quan trọng cho các mạch khuếch đại.
- Vùng bão hòa (Saturation):
- VBE>0.7V và VBC>0.5V.
- Transistor dẫn điện tối đa, IC bị giới hạn bởi tải mạch.
- Ứng dụng: mạch chuyển mạch, trạng thái bật.
Lý Do Cần Phân Cực Chính Xác
- Phân cực đúng giúp BJT hoạt động ổn định trong vùng mong muốn (đặc biệt là vùng khuếch đại).
- Đảm bảo tính tuyến tính khi khuếch đại tín hiệu.
- Tránh hiện tượng “bất ổn” như BJT không dẫn hoặc bị bão hòa không mong muốn.
3.2. Tác Động Của Nhiệt Độ Lên Hiệu Suất Hoạt Động
Tác Động Chính
- Tăng dòng rò ngược (Leakage Current):
- Dòng IC và IE tăng theo nhiệt độ, làm tăng dòng ngược không mong muốn.
- Ở nhiệt độ cao, hiệu ứng này có thể làm BJT hoạt động không ổn định.
- Thay đổi điện áp nhiệt (VT):
- VT=kTqV_T = \frac{kT}{q}VT=qkT tăng khi nhiệt độ tăng, làm giảm điện áp kích hoạt BE.
- Điều này dẫn đến thay đổi điểm hoạt động của BJT.
Giải Pháp Bù Nhiệt
- Thiết kế bù nhiệt: Sử dụng điện trở nhiệt hoặc transistor bù nhiệt để ổn định dòng điện.
- Điều chỉnh tham số mạch: Thiết kế mạch sao cho ít nhạy cảm với sự thay đổi của nhiệt độ.
3.3. Hạn Chế và Độ Phi Tuyến của Transistor
Hạn Chế Về Độ Tuyến Tính
- Ở vùng khuếch đại, ICI_CIC không hoàn toàn tỉ lệ tuyến tính với IBI_BIB, gây ra méo tín hiệu khi khuếch đại.
- Hệ số khuếch đại β\betaβ thay đổi theo dòng Collector và nhiệt độ, gây ảnh hưởng đến hiệu suất.
Tác Động Đến Thiết Kế
- Mạch Khuếch Đại:
- Méo tín hiệu cần được giảm thiểu bằng cách chọn điểm hoạt động (Q-point) phù hợp.
- Sử dụng hồi tiếp âm để cải thiện độ tuyến tính.
- Mạch Chuyển Mạch:
- Đảm bảo BJT chuyển nhanh giữa trạng thái tắt và bật để tránh tiêu hao năng lượng.
- Tránh hiện tượng “trễ” ở vùng bão hòa do độ phi tuyến.
Kết Luận
Những hệ quả từ mô hình Ebers-Moll là nền tảng quan trọng giúp các kỹ sư điện tử thiết kế mạch chính xác hơn. Hiểu rõ các yếu tố như phân cực, ảnh hưởng của nhiệt độ, và độ phi tuyến sẽ giúp tối ưu hóa hiệu suất của mạch khuếch đại và chuyển mạch, đồng thời giảm thiểu sai số trong thực tế.
Các Quy Tắc Thực Tiễn Trong Thiết Kế Transistor
4.1. Lựa Chọn Điểm Làm Việc (Operating Point)
- Định nghĩa: Điểm làm việc (Q-point) là trạng thái trung bình của transistor khi hoạt động, nằm trong vùng tuyến tính để đảm bảo tín hiệu đầu ra không bị méo.
- Quy tắc:
- Chọn Q-point tại trung tâm của vùng hoạt động tuyến tính.
- Đảm bảo dòng tĩnh đủ lớn để kích hoạt transistor, nhưng không gây quá tải.
- Tính toán để điện áp Vce nằm giữa mức cắt (cutoff) và bão hòa (saturation).
- Lợi ích: Tối ưu hóa hiệu suất khuếch đại và độ trung thực tín hiệu.

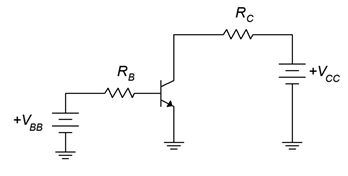

4.2. Tính Toán Giá Trị Điện Trở Base và Collector
- Điện trở Base (Rb):
- Mục đích: Điều chỉnh dòng bias để điều khiển transistor hoạt động đúng Q-point.
- Quy tắc:
- Sử dụng công thức: RB=(Vin−VBE)/IB, trong đó VBE thường là 0.7V đối với transistor silicon.
- Đảm bảo dòng base (IB) thấp nhưng đủ để duy trì dòng collector (IC).
- Điện trở Collector (Rc):
- Mục đích: Quy định dòng qua collector và thiết lập điện áp Vce.
- Quy tắc:
- Dựa trên định luật Ohm: RC=(VCC−VCE)/IC.
- Lựa chọn giá trị Rc phù hợp để không làm sụt áp Vce quá thấp.
4.3. Chống Nhiễu và Ổn Định Nhiệt
- Chống nhiễu:
- Sử dụng tụ bypass (bypass capacitor) để loại bỏ nhiễu tần số cao trong mạch bias base.
- Tụ thường được đặt song song với điện trở để tạo đường dẫn tần số cao xuống mass.
- Ổn định nhiệt:
- Khi nhiệt độ tăng, dòng collector (IC) cũng tăng do sự giảm nội trở.
- Giải pháp:
- Sử dụng mạch bù nhiệt, như thermistor hoặc diode, để giảm ảnh hưởng nhiệt.
- Thiết kế mạch phản hồi âm giúp ổn định dòng collector.
4.4. Tối Ưu Hóa Vùng Hoạt Động
- Mục tiêu: Đảm bảo transistor hoạt động trong vùng khuếch đại (active region) và tránh các hiện tượng bão hòa hoặc méo tín hiệu.
- Quy tắc thiết kế:
- Giảm thiểu độ bão hòa: Điều chỉnh dòng base để transistor chuyển trạng thái một cách nhanh chóng, đặc biệt trong mạch chuyển mạch.
- Giảm hiện tượng trễ (hysteresis): Sử dụng mạch RC hoặc tụ điện bù để ổn định thời gian đáp ứng.
- Tăng độ tuyến tính: Thiết kế mạch phản hồi phù hợp để duy trì tín hiệu đầu ra ổn định.
Áp dụng các quy tắc trên không chỉ giúp thiết kế mạch transistor hiệu quả mà còn tối ưu hóa hiệu suất và độ bền của hệ thống.
Ứng Dụng Thực Tiễn Trong Thiết Kế Mạch Transistor
5.1. Thiết Kế Mạch Khuếch Đại Tín Hiệu Nhỏ
- Mục tiêu: Tăng cường biên độ tín hiệu đầu vào mà không làm méo tín hiệu.
- Ứng dụng:
- Khuếch đại âm thanh, cảm biến tín hiệu, tín hiệu RF.
- Ví dụ minh họa:

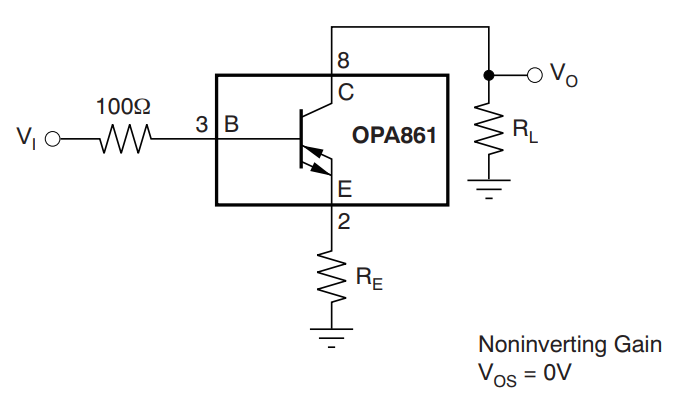

Mạch khuếch đại tín hiệu dùng transistor NPN:- Cấu hình: Dùng cấu hình Common Emitter (CE).
- Phân tích thiết kế:
- Điểm làm việc Q-point được chọn để tín hiệu đầu ra không bị méo trong cả chu kỳ.
- Tụ điện đầu vào (coupling capacitor) loại bỏ thành phần DC của tín hiệu.
- Tụ bypass (bypass capacitor) giảm ảnh hưởng của điện trở emitter, tăng độ lợi khuếch đại.
5.2. Thiết Kế Mạch Công Suất Cao
- Mục tiêu: Cung cấp dòng và công suất lớn cho tải.
- Ứng dụng:
- Điều khiển động cơ, bộ khuếch đại công suất âm thanh, bộ cấp nguồn.
- Ví dụ minh họa:

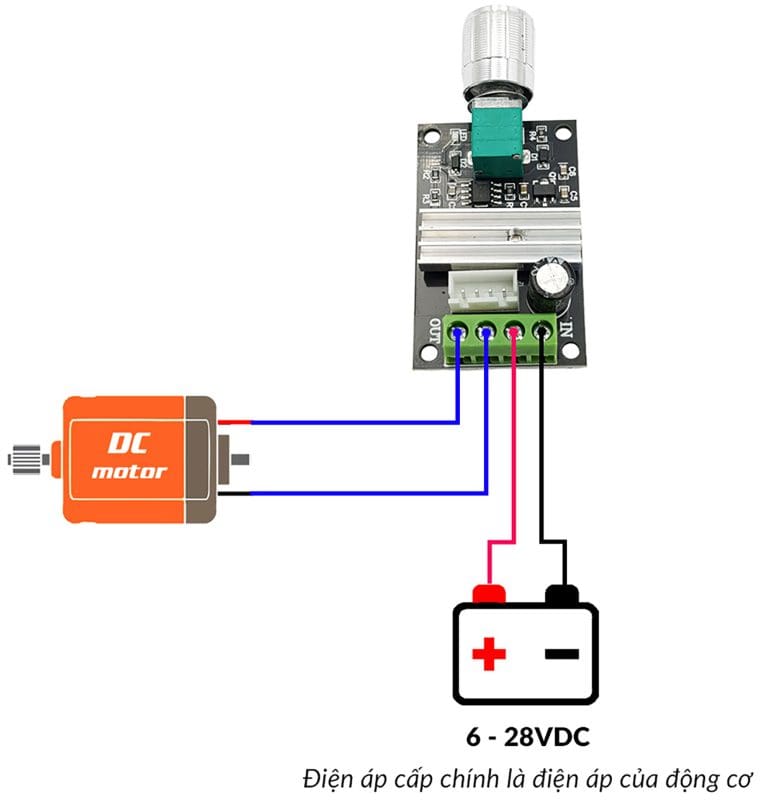

Mạch điều khiển động cơ DC:- Cấu hình: Transistor NPN hoặc PNP được sử dụng như một công tắc điều khiển dòng lớn.
- Phân tích thiết kế:
- Điện trở base được tính toán để cung cấp dòng điều khiển đủ lớn cho transistor hoạt động bão hòa.
- Diode bảo vệ (flyback diode) được thêm để bảo vệ transistor khỏi xung điện áp ngược do cuộn dây động cơ tạo ra.
- Tản nhiệt được sử dụng để giảm nhiệt độ transistor khi hoạt động với dòng cao.

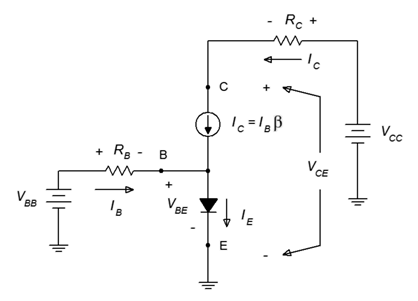

5.3. Phân Tích Một Mạch Thực Tế Với Mô Hình Ebers-Moll
- Mạch phân tích: Mạch khuếch đại CE cơ bản.
Áp dụng mô hình Ebers-Moll:
- Mô hình Ebers-Moll:
Transistor được mô phỏng bởi hai diode và hai nguồn dòng điều khiển để mô tả dòng emitter (IE), collector (IC), và base (IB).- IC=βIB+ICBO, với β là hệ số khuếch đại dòng.
- IE=IC+IB.
Phân tích điểm hoạt động:
- Tại điểm Q:
- Điện áp VCE: Quyết định bởi nguồn cung cấp VCC, điện trở collector RC, và dòng IC.
- Dòng IB: Điều chỉnh qua điện trở RB.
Các ứng dụng thực tiễn:
- Ổn định nhiệt: Sử dụng phản hồi âm để ổn định dòng IC khi nhiệt độ thay đổi.
- Khuếch đại tín hiệu: Dùng tụ bypass để tăng độ lợi và giảm méo tín hiệu.
5.4. Tóm Tắt
- Mạch khuếch đại tín hiệu nhỏ: Tối ưu hóa điểm làm việc và loại bỏ nhiễu.
- Mạch công suất cao: Tăng hiệu quả công suất với các thành phần bảo vệ và tản nhiệt.
- Áp dụng mô hình Ebers-Moll: Phân tích và tối ưu hóa các yếu tố ảnh hưởng trong thiết kế mạch thực tế.
Ứng dụng các nguyên tắc trên sẽ giúp tăng hiệu suất, độ ổn định, và tuổi thọ cho các mạch transistor.
6. Kết Luận
Tóm Tắt Các Hệ Quả Chính Từ Mô Hình Ebers-Moll
- Tính chất dòng điện trong transistor:
- Mô hình Ebers-Moll giải thích dòng điện trong transistor dựa trên hai diode và hai nguồn dòng, giúp dự đoán chính xác dòng emitter (IE), collector (IC), và base (IB).
- Xác định được vai trò của hệ số khuếch đại dòng (β) và sự ảnh hưởng của dòng ngược (ICBO).
- Ứng dụng vào thiết kế:
- Dựa trên mô hình, có thể thiết kế chính xác các mạch khuếch đại, công suất, và mạch logic.
- Cung cấp cơ sở tính toán cho việc lựa chọn linh kiện (điện trở, tụ điện) và tối ưu hóa điểm làm việc của transistor.
Tầm Quan Trọng Của Việc Kết Hợp Lý Thuyết Và Thực Tiễn
- Lý thuyết làm nền tảng:
- Hiểu rõ các thông số và hiện tượng như dòng bias, bão hòa, trễ, và khuếch đại từ mô hình Ebers-Moll giúp thiết kế mạch tối ưu ngay từ đầu.
- Thực tiễn bổ trợ lý thuyết:
- Qua thực hành, người thiết kế có thể kiểm tra tính đúng đắn của lý thuyết, phát hiện các vấn đề không dự đoán được như nhiễu, mất ổn định nhiệt, hay sai lệch linh kiện.
- Việc kết hợp thử nghiệm thực tế và sử dụng công cụ mô phỏng giúp cải thiện hiệu quả thiết kế.
Khuyến Khích Thực Hành Trên Các Mạch Thực Tế
- Lợi ích của thực hành:
- Hiểu rõ cách các thành phần linh kiện tương tác trong một mạch hoàn chỉnh.
- Làm quen với các phương pháp đo đạc và kiểm tra thực tế để đánh giá hiệu năng của mạch.
- Các bước thực hành đề xuất:
- Bắt đầu với các mạch cơ bản như mạch khuếch đại tín hiệu nhỏ hoặc công tắc transistor.
- Thử nghiệm các thay đổi trong giá trị linh kiện và quan sát ảnh hưởng đến hiệu năng mạch.
- Áp dụng mô hình Ebers-Moll vào việc phân tích và so sánh với kết quả thực tế.
Tóm Lại
Mô hình Ebers-Moll là một công cụ quan trọng trong việc thiết kế và phân tích mạch sử dụng transistor. Việc kết hợp lý thuyết và thực tiễn không chỉ đảm bảo độ chính xác và hiệu suất mạch mà còn giúp nhà thiết kế phát triển kỹ năng chuyên môn một cách toàn diện. Hãy bắt đầu thực hành ngay hôm nay để cảm nhận sự khác biệt!
