1. Giới Thiệu
Tổng Quan về Mô Hình Ebers-Moll
Mô hình Ebers-Moll là một trong những mô hình toán học cơ bản để mô tả hành vi của transistor lưỡng cực (BJT). Đây là mô hình bán dẫn được phát triển nhằm phân tích các đặc tính dòng điện của BJT dựa trên cấu trúc bên trong và quá trình hoạt động của nó. Mô hình này giúp giải thích cách dòng điện di chuyển qua các vùng khác nhau trong transistor, từ đó cho phép các kỹ sư điện tử dự đoán chính xác hiệu suất của BJT trong mạch.
Ý Nghĩa và Ứng Dụng
Mô hình Ebers-Moll đóng vai trò quan trọng trong việc phân tích và thiết kế các mạch điện tử sử dụng BJT. Thông qua mô hình này, người thiết kế có thể dự đoán được các đặc tính của transistor, giúp tối ưu hóa thiết kế, đảm bảo hiệu suất cao nhất cho mạch. Điều này đặc biệt quan trọng trong các mạch khuếch đại và mạch chuyển đổi, nơi BJT thường được sử dụng làm thành phần chủ chốt.
2. Tổng Quan về Transistor BJT
Cấu Tạo và Nguyên Lý Hoạt Động
Transistor lưỡng cực (BJT) là một loại linh kiện bán dẫn gồm ba lớp bán dẫn được sắp xếp theo cấu trúc N-P-N hoặc P-N-P. Các lớp này bao gồm:
- Emitter (E): Lớp phát ra hạt mang điện, có nồng độ tạp chất cao nhằm tạo ra dòng điện mạnh.
- Base (B): Lớp ở giữa, mỏng và có nồng độ tạp chất thấp, đóng vai trò điều khiển dòng điện từ Emitter đến Collector.
- Collector (C): Lớp thu hạt mang điện từ Emitter qua Base, đóng vai trò nhận dòng điện và đưa nó vào mạch ngoài.
Khi một điện áp đủ lớn được áp vào Base-Emitter, dòng điện sẽ chạy từ Emitter qua Base và Collector, tạo ra dòng khuếch đại lớn hơn ở Collector so với dòng ở Base.
Các Chế Độ Hoạt Động
BJT có bốn chế độ hoạt động chính, mỗi chế độ được xác định dựa trên sự phân cực của các mối nối Base-Emitter và Base-Collector:
- Chế độ Ngắt (Cut-off): Cả hai mối nối Base-Emitter và Base-Collector đều phân cực ngược, không có dòng điện chạy qua Collector. BJT hoạt động như một công tắc mở, ngắt dòng.
- Chế độ Bão Hòa (Saturation): Cả hai mối nối đều phân cực thuận, dòng điện chạy tối đa qua transistor, làm cho BJT hoạt động như một công tắc đóng.
- Chế độ Khuếch Đại (Active): Mối nối Base-Emitter phân cực thuận và Base-Collector phân cực ngược. BJT hoạt động như một bộ khuếch đại dòng điện, khuếch đại dòng từ Base sang Collector.
- Chế độ Nghịch Đảo (Inverse): Chỉ sử dụng trong các ứng dụng đặc biệt, khi mối nối Base-Emitter phân cực ngược và Base-Collector phân cực thuận, dẫn đến dòng điện từ Collector đến Emitter.
Vai Trò của BJT trong Mạch
Trong mạch điện tử, BJT chủ yếu được dùng để khuếch đại tín hiệu và chuyển mạch. Ở chế độ khuếch đại, BJT giúp tăng cường tín hiệu nhỏ để truyền đạt hoặc xử lý. Ở chế độ bão hòa và ngắt, BJT được dùng như một công tắc điện tử, giúp kiểm soát các dòng điện lớn trong mạch.
3. Mô Hình Ebers-Moll
Định Nghĩa Mô Hình
Mô hình Ebers-Moll là một mô hình toán học mô tả chi tiết hoạt động của transistor lưỡng cực (BJT) dựa trên cấu trúc và sự di chuyển của dòng điện giữa các cực. Trong mô hình này, BJT được biểu diễn dưới dạng hai nguồn dòng và các điện trở, nhằm mô phỏng dòng điện từ cực Emitter (E) đến Collector (C) thông qua Base (B). Mô hình này xác định dòng điện tại các cực bằng các phương trình phi tuyến, giúp dự đoán chính xác hoạt động của BJT ở các chế độ khác nhau.
Các thông số cơ bản trong mô hình bao gồm:
- IE: Dòng điện qua cực Emitter
- IC: Dòng điện qua cực Collector
- VBE: Điện áp giữa Base và Emitter
- VBC: Điện áp giữa Base và Collector
- αF và αR: Các hệ số khuếch đại chuyển tiếp và nghịch đảo của dòng điện.

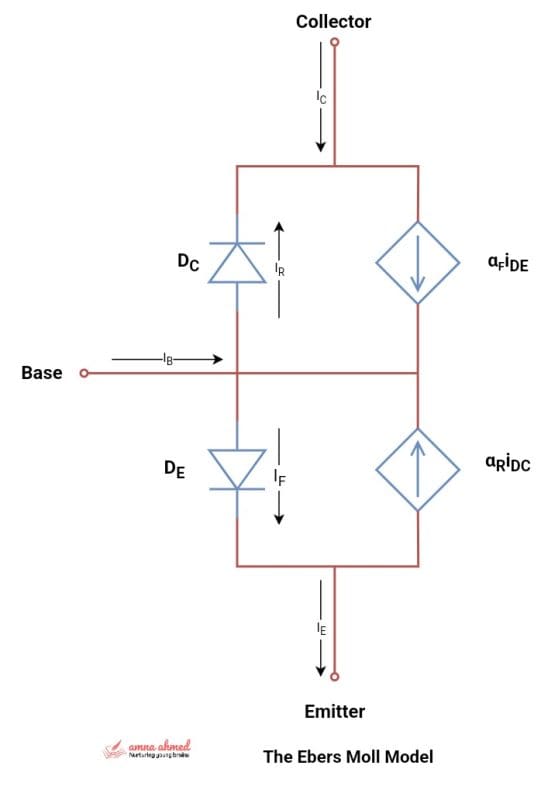

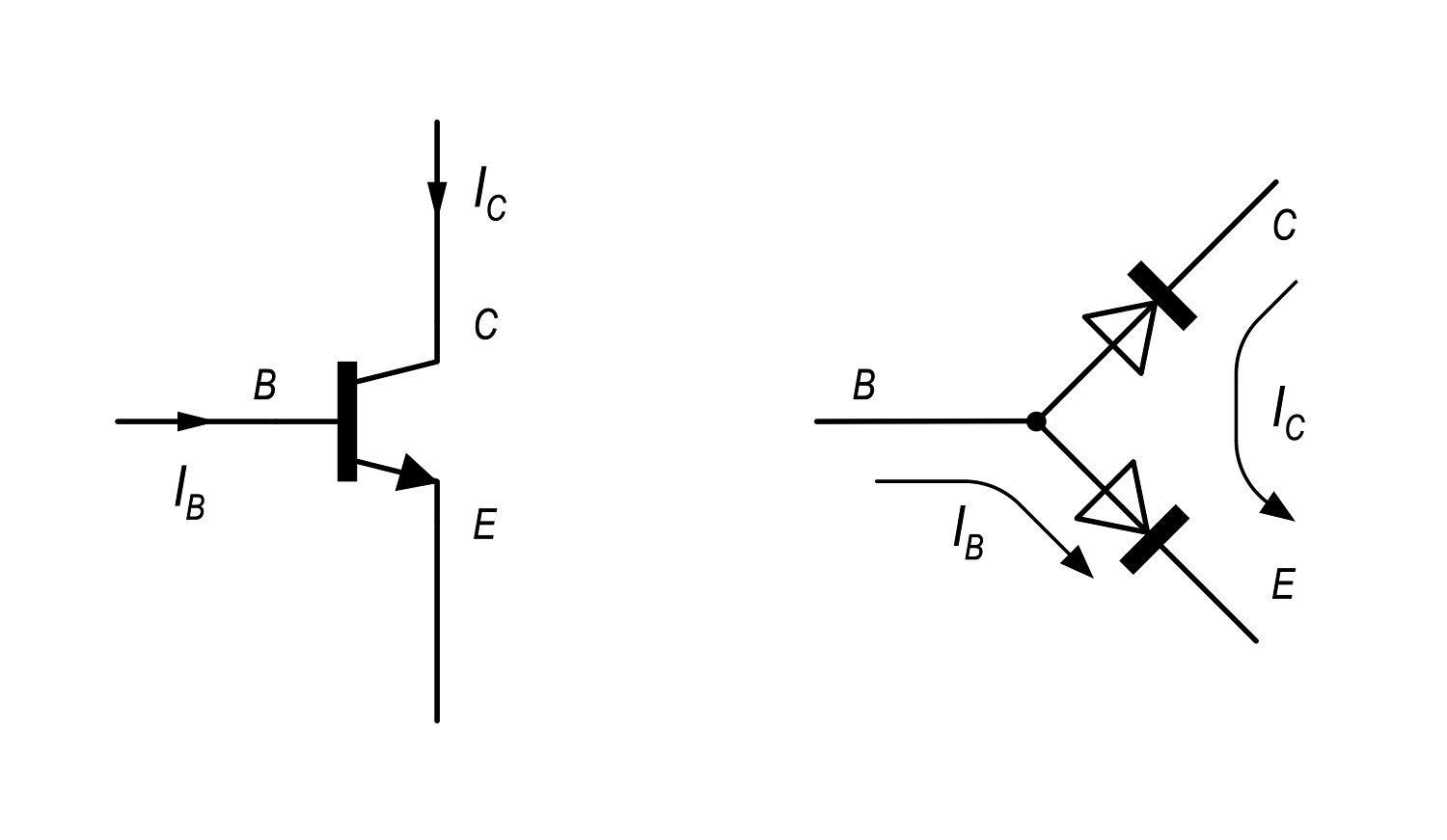

Mô hình Ebers-Moll sử dụng hai mạch tương đương chứa nguồn dòng điều khiển để mô tả dòng từ Emitter đến Collector và ngược lại. Điều này cho phép mô phỏng đầy đủ đặc tính của BJT khi có phân cực thuận và phân cực nghịch.
Phương Trình Cơ Bản
Các phương trình cơ bản của mô hình Ebers-Moll mô tả dòng điện ở các cực Base, Emitter và Collector thông qua quan hệ phi tuyến với điện áp giữa các cực:
- Dòng Emitter (IE):
- Dòng Collector (IC):
- Dòng Base (IB): Được tính dựa trên sự chênh lệch giữa dòng Emitter và Collector, với:
Trong các phương trình trên:
- IES và ICS: Dòng điện bão hòa của mối nối Base-Emitter và Base-Collector.
- VT: Điện áp nhiệt (thermal voltage), một hằng số phụ thuộc vào nhiệt độ, thường khoảng 26 mV ở nhiệt độ phòng.
- αF và αR: Hệ số khuếch đại của BJT, thường rất gần với 1, cho biết hiệu suất truyền dòng trong hai chiều.
Ý Nghĩa của Phương Trình
Các phương trình Ebers-Moll phản ánh mối quan hệ giữa dòng điện và điện áp ở các mối nối BE và BC. Thông qua các phương trình này, mô hình Ebers-Moll có thể dự đoán chính xác dòng điện tại các cực của BJT khi thay đổi điện áp tại các mối nối. Điều này giúp các kỹ sư phân tích và tối ưu hóa hoạt động của BJT trong mạch điện tử với độ chính xác cao.
4. Phân Tích Mô Hình Ebers-Moll trong Các Chế Độ Hoạt Động
Chế Độ Khuếch Đại
Ở chế độ khuếch đại (chế độ hoạt động của BJT), mối nối Base-Emitter (BE) được phân cực thuận và mối nối Base-Collector (BC) được phân cực nghịch. Trong chế độ này, mô hình Ebers-Moll mô tả các đặc tính khuếch đại của BJT bằng cách dự đoán dòng điện qua các cực một cách chính xác. Dòng điện tại Collector (IC) được khuếch đại từ dòng điện tại Base (IB) theo quan hệ:
Trong đó, β là hệ số khuếch đại dòng của BJT. Phương trình Ebers-Moll cho phép tính toán dòng Collector dựa trên điện áp giữa Base và Emitter (VBE) và cho phép phân tích tác động của các điện áp này lên dòng Collector. Điều này giúp các kỹ sư điện tử dự đoán mức độ khuếch đại và tối ưu hóa mạch.
Chế Độ Bão Hòa và Ngắt
- Chế độ Bão Hòa: Ở chế độ bão hòa, cả hai mối nối BE và BC đều phân cực thuận. Mô hình Ebers-Moll chỉ ra rằng khi BJT ở chế độ này, dòng điện qua Collector và Emitter đạt mức tối đa, và mạch chuyển sang trạng thái dẫn mạnh nhất. Dòng điện Collector không còn tỉ lệ thuận với dòng Base như trong chế độ khuếch đại mà phụ thuộc vào trở kháng và nguồn điện của mạch.
- Chế độ Ngắt: Trong chế độ ngắt, cả hai mối nối BE và BC đều phân cực ngược, và gần như không có dòng điện qua các cực của BJT. Mô hình Ebers-Moll mô tả trạng thái này với dòng điện ở mức rất nhỏ (xấp xỉ bằng không), do đó BJT hoạt động như một công tắc mở, không dẫn dòng trong mạch.
Ứng Dụng trong Thiết Kế Mạch Khuếch Đại và Chuyển Mạch
Mô hình Ebers-Moll hỗ trợ thiết kế các mạch khuếch đại và mạch chuyển mạch nhờ khả năng dự đoán chính xác dòng điện và điện áp ở các cực của BJT trong từng chế độ hoạt động:
- Thiết Kế Mạch Khuếch Đại: Bằng cách sử dụng các phương trình của mô hình Ebers-Moll, các kỹ sư có thể xác định các giá trị dòng điện cần thiết để BJT hoạt động trong chế độ khuếch đại. Điều này giúp tối ưu hóa hiệu suất khuếch đại của mạch, đảm bảo tín hiệu đầu ra đạt được độ khuếch đại mong muốn.
- Thiết Kế Mạch Chuyển Mạch: Mô hình Ebers-Moll cũng mô tả chính xác cách BJT chuyển giữa chế độ ngắt và bão hòa, điều này rất quan trọng trong các ứng dụng chuyển mạch. Khi thiết kế mạch logic hoặc mạch chuyển mạch nhanh, mô hình này giúp lựa chọn các mức điện áp và dòng điện phù hợp để đảm bảo BJT có thể chuyển nhanh chóng và chính xác giữa các trạng thái, tối ưu hóa hiệu quả hoạt động và tuổi thọ của thiết bị.
Nhờ mô hình Ebers-Moll, các kỹ sư có công cụ mạnh mẽ để phân tích và tối ưu hóa BJT trong cả ứng dụng khuếch đại và chuyển mạch, từ đó nâng cao hiệu suất và tính ổn định của các mạch điện tử.
5. Ưu Điểm và Hạn Chế của Mô Hình Ebers-Moll
Ưu Điểm
- Độ Chính Xác Cao: Mô hình Ebers-Moll cung cấp độ chính xác cao trong phân tích BJT, đặc biệt là trong việc mô tả các đặc tính dòng điện và điện áp của BJT ở cả chế độ khuếch đại và chuyển mạch. Phương trình phi tuyến của mô hình phản ánh đúng bản chất vật lý của BJT, giúp dự đoán hoạt động của thiết bị này với độ tin cậy cao.
- Mô Phỏng Chi Tiết Các Đặc Tính Vật Lý: Mô hình này có khả năng mô phỏng chi tiết các đặc tính vật lý của BJT, bao gồm dòng điện qua các cực và mối quan hệ giữa dòng điện và điện áp tại các mối nối. Điều này rất hữu ích trong việc thiết kế và tối ưu hóa các mạch điện tử, cho phép các kỹ sư hiểu rõ sự thay đổi của BJT trong từng chế độ hoạt động.
- Hỗ Trợ Thiết Kế Đa Dụng: Mô hình Ebers-Moll có thể áp dụng cho nhiều loại mạch, từ khuếch đại tín hiệu nhỏ cho đến các ứng dụng chuyển mạch điện áp cao. Khả năng mô phỏng BJT ở các chế độ khác nhau giúp các kỹ sư có công cụ linh hoạt trong nhiều loại ứng dụng điện tử.
Hạn Chế
- Khả Năng Hạn Chế với Cấu Trúc Bán Dẫn Phức Tạp: Mô hình Ebers-Moll không đủ linh hoạt để mô tả các hiệu ứng phức tạp xuất hiện trong các cấu trúc bán dẫn nâng cao, chẳng hạn như các transistor công suất lớn hoặc các BJT hoạt động ở tần số rất cao. Các hiệu ứng như điện trở nền (substrate resistance) hoặc tác động của tần số cao không được tính đến trong mô hình này.
- Không Phù Hợp cho Ứng Dụng Hiện Đại: Với các ứng dụng yêu cầu độ chính xác cao hơn về phân tích phi tuyến và các tác động nhiệt, mô hình Ebers-Moll có thể không đáp ứng đủ. Trong các trường hợp này, mô hình Gummel-Poon được ưu tiên sử dụng vì có thể mô phỏng tốt hơn các đặc tính phi tuyến phức tạp và các hiệu ứng vật lý bổ sung.
- Giới Hạn trong Mạch Tích Hợp (IC): Khi sử dụng trong thiết kế mạch tích hợp, mô hình Ebers-Moll gặp khó khăn trong việc mô phỏng các hiệu ứng phụ thuộc nhiệt độ và các ảnh hưởng từ vùng bán dẫn khác trong IC. Mô hình này phù hợp hơn cho các ứng dụng cơ bản và không phức tạp.
Tóm Lược
Mô hình Ebers-Moll là công cụ quan trọng trong phân tích và thiết kế các mạch đơn giản sử dụng BJT nhờ vào độ chính xác và khả năng mô tả chi tiết. Tuy nhiên, để đáp ứng các yêu cầu kỹ thuật phức tạp trong các thiết kế mạch hiện đại, các mô hình nâng cao như Gummel-Poon thường được sử dụng thay thế để mô phỏng chính xác hơn các đặc tính phi tuyến và hiệu ứng vật lý phức tạp của BJT.
6. Ứng Dụng của Mô Hình Ebers-Moll trong Mạch Bán Dẫn Cơ Bản
Thiết Kế Mạch Khuếch Đại Tín Hiệu
Mô hình Ebers-Moll là công cụ hữu ích trong việc thiết kế các mạch khuếch đại tín hiệu với độ chính xác cao, nhờ khả năng mô tả chi tiết các đặc tính dòng điện và điện áp của transistor lưỡng cực (BJT) trong các chế độ hoạt động. Trong các mạch khuếch đại tín hiệu, BJT thường được điều chỉnh để hoạt động ở chế độ khuếch đại tuyến tính, nơi các biến thiên nhỏ trong điện áp đầu vào gây ra biến thiên tuyến tính trong dòng điện đầu ra.
Mô hình Ebers-Moll hỗ trợ trong thiết kế này bằng cách:
- Xác Định Điểm Hoạt Động: Dựa vào phương trình Ebers-Moll, các kỹ sư có thể tính toán các giá trị điện áp và dòng điện cần thiết tại các cực của BJT để đạt được điểm hoạt động tối ưu, tức là nơi BJT khuếch đại tín hiệu mà không bị méo tín hiệu.
- Tính Toán Độ Khuếch Đại: Phương trình của mô hình giúp xác định độ khuếch đại dòng của BJT, cho phép dự đoán được tín hiệu đầu ra khi biết tín hiệu đầu vào. Điều này rất quan trọng trong các ứng dụng yêu cầu độ chính xác cao.
- Đảm Bảo Ổn Định và Độ Tin Cậy: Bằng cách mô phỏng chi tiết các đặc tính của BJT, mô hình Ebers-Moll giúp tối ưu hóa độ ổn định của mạch, từ đó đảm bảo độ tin cậy và hiệu suất lâu dài của mạch khuếch đại.
Mạch Chuyển Mạch và Logic
Mô hình Ebers-Moll cũng rất quan trọng trong thiết kế các mạch chuyển mạch và mạch logic số, nơi BJT thường hoạt động như một công tắc để kiểm soát dòng điện trong mạch. Trong các ứng dụng này, BJT được điều chỉnh để hoạt động ở chế độ bão hòa (tương ứng với trạng thái “ON”) hoặc chế độ ngắt (tương ứng với trạng thái “OFF”).
Ứng dụng của mô hình Ebers-Moll trong mạch chuyển mạch và logic bao gồm:
- Thiết Kế Công Tắc Điện Tử: Dựa vào mô hình Ebers-Moll, các kỹ sư có thể tính toán mức điện áp và dòng điện cần thiết để BJT chuyển đổi nhanh chóng giữa các trạng thái ngắt và bão hòa. Điều này rất quan trọng trong các mạch chuyển mạch nhanh, giúp cải thiện tốc độ và độ chính xác của mạch.
- Mạch Điều Khiển và Logic Số: Trong các mạch logic số, BJT được sử dụng để xây dựng các cổng logic như AND, OR, NOT. Mô hình Ebers-Moll cho phép dự đoán chính xác trạng thái “0” và “1” của các cổng này dựa trên điện áp và dòng điện ở các mối nối của BJT, giúp thiết kế mạch logic với độ tin cậy cao.
- Ứng Dụng trong Mạch Điều Khiển Công Suất: BJT có thể được sử dụng để điều khiển các thiết bị công suất lớn hơn trong mạch điều khiển. Mô hình Ebers-Moll giúp đảm bảo rằng BJT có thể chịu được dòng và điện áp lớn mà không làm giảm hiệu suất của thiết bị điều khiển.
Tóm Lược
Mô hình Ebers-Moll đóng vai trò quan trọng trong việc thiết kế các mạch khuếch đại tín hiệu và mạch logic chuyển mạch. Nhờ vào khả năng mô phỏng chi tiết hoạt động của BJT, mô hình này giúp tối ưu hóa độ chính xác và hiệu suất của các mạch điện tử, đảm bảo sự ổn định và độ tin cậy trong các ứng dụng bán dẫn cơ bản.
7. Kết Luận
Tóm Tắt
Mô hình Ebers-Moll là một trong những công cụ phân tích và thiết kế quan trọng nhất cho các mạch bán dẫn sử dụng transistor lưỡng cực (BJT). Nhờ khả năng mô phỏng chi tiết các đặc tính dòng điện và điện áp, mô hình này cung cấp độ chính xác cao trong phân tích các chế độ hoạt động khác nhau của BJT như khuếch đại, bão hòa, và ngắt. Mô hình Ebers-Moll không chỉ giúp tối ưu hóa các mạch khuếch đại tín hiệu mà còn hỗ trợ thiết kế các mạch chuyển mạch và mạch logic số. Từ đó, nó giúp đảm bảo sự ổn định, độ tin cậy và hiệu quả cho các mạch điện tử cơ bản.
Định Hướng Nghiên Cứu
Mặc dù mô hình Ebers-Moll rất hữu ích, nhưng nó có những hạn chế khi áp dụng cho các cấu trúc bán dẫn phức tạp hơn hoặc cho các ứng dụng đòi hỏi độ chính xác phi tuyến cao. Để có cái nhìn toàn diện hơn về BJT, người đọc nên tìm hiểu thêm về các mô hình nâng cao khác như mô hình Gummel-Poon, hoặc sử dụng các công cụ mô phỏng mạch như SPICE để mô phỏng và phân tích các hiệu ứng phi tuyến và tác động của các yếu tố môi trường. Các nghiên cứu này sẽ mang đến cái nhìn sâu sắc hơn về hoạt động của BJT trong các ứng dụng hiện đại và phức tạp.
