Giới Thiệu

Tổng Quan Về Matched Biasing Transistor

Matched biasing transistor (bù thiên cân bằng) là một kỹ thuật thiết kế mạch trong đó các transistor được chọn hoặc thiết kế sao cho có các đặc tính gần như giống hệt nhau. Phương pháp này đảm bảo rằng dòng điện và điện áp giữa các transistor cân bằng, giúp mạch hoạt động chính xác và ổn định.

Kỹ thuật này thường được áp dụng trong các mạch khuếch đại vi sai và các mạch yêu cầu sự cân đối về dòng điện, điện áp giữa các nhánh.

Tầm Quan Trọng Của Matched Biasing Trong Mạch Vi Sai

  • Đảm bảo tính cân bằng: Giảm thiểu sai lệch tín hiệu giữa hai ngõ ra.
  • Ổn định nhiệt: Giảm tác động của nhiệt độ đến hiệu suất mạch, nhờ sự cân bằng tự nhiên của các transistor tương đồng.
  • Hiệu suất cao: Giúp khuếch đại tín hiệu nhỏ một cách chính xác, giảm thiểu méo tín hiệu.

Lợi Ích Của Matched Biasing Trong Các Ứng Dụng Điện Tử

  • Cải thiện độ chính xác của tín hiệu: Đặc biệt quan trọng trong các mạch xử lý tín hiệu, như mạch lọc hoặc cảm biến.
  • Tăng độ tin cậy của thiết bị: Đảm bảo hoạt động ổn định và ít lỗi trong thời gian dài.
  • Ứng dụng rộng rãi: Matched biasing được sử dụng trong các mạch tích hợp, mạch vi sai, và các hệ thống điện tử đòi hỏi độ chính xác cao.

Matched biasing không chỉ là một phương pháp thiết kế mà còn là giải pháp tối ưu cho các mạch điện tử hiện đại.

Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Matched Biasing Transistor Là Gì?

Khái Niệm Và Nguyên Lý Hoạt Động

Matched biasing transistor là phương pháp sử dụng các transistor có đặc tính giống nhau (được “matched”) trong một mạch để đảm bảo dòng điện và điện áp qua chúng cân bằng.

  • Nguyên lý hoạt động:
    • Các transistor “matched” có cùng hệ số khuếch đại dòng (hFE hoặc β), cùng điện áp ngưỡng VBE​, và đáp ứng nhiệt tương tự.
    • Trong mạch vi sai, khi tín hiệu đầu vào thay đổi, các transistor “matched” đảm bảo mạch giữ cân bằng, làm giảm méo tín hiệu.

Các Đặc Tính Chính Cần Có Của Transistor Được “Matched”

  1. Hệ Số Khuếch Đại Dòng (hFE hoặc β):
    • Các transistor phải có giá trị β gần như bằng nhau để đảm bảo khuếch đại tín hiệu đồng đều.
  2. Điện Áp Ngưỡng VBE​:
    • Điện áp cần thiết để mở transistor phải giống nhau, đảm bảo không có sự chênh lệch khi hoạt động.
  3. Đáp Ứng Nhiệt Tương Đồng:
    • Các transistor phải phản ứng giống nhau với nhiệt độ để duy trì sự ổn định.
  4. Đặc Tính Tĩnh (Static Characteristics):
    • Bao gồm mối quan hệ giữa dòng điện và điện áp ở các cực của transistor.

Lý Do Cần “Matching” Trong Mạch Vi Sai

  1. Đảm Bảo Tín Hiệu Đầu Ra Chính Xác
    • Mạch vi sai yêu cầu sự cân bằng tuyệt đối giữa hai nhánh khuếch đại để đảm bảo tín hiệu đầu ra không bị méo.
  2. Giảm Sai Số Do Sai Lệch Linh Kiện
    • Sai số trong transistor không được “matched” có thể gây ra lệch dòng, làm giảm hiệu suất khuếch đại và tăng nhiễu.
  3. Ổn Định Với Sự Thay Đổi Môi Trường
    • Mạch vi sai trong điều kiện nhiệt độ thay đổi lớn (như mạch cảm biến) cần các transistor có đặc tính nhiệt giống nhau để duy trì hoạt động ổn định.

Matched biasing là yếu tố quan trọng trong các mạch yêu cầu độ chính xác cao, đặc biệt trong xử lý tín hiệu, mạch RF, và mạch khuếch đại vi sai.

Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Mạch Khuếch Đại Vi Sai Và Yêu Cầu Về Matching

Nguyên Lý Hoạt Động Cơ Bản Của Mạch Khuếch Đại Vi Sai

Mạch khuếch đại vi sai là mạch điện tử dùng để khuếch đại sự chênh lệch giữa hai tín hiệu đầu vào (Vin+​ và Vin−​) trong khi loại bỏ các tín hiệu chung (common-mode signals).

  • Nguyên lý hoạt động:
    • Hai transistor được sử dụng để tạo thành hai nhánh của mạch.
    • Khi có tín hiệu chênh lệch giữa Vin+ và Vin−​, dòng điện qua hai nhánh sẽ thay đổi tương ứng để tạo ra tín hiệu khuếch đại ở đầu ra.
    • Các tín hiệu có cùng pha (common-mode) sẽ bị triệt tiêu nhờ thiết kế cân đối.

Vai Trò Của Transistor Trong Việc Khuếch Đại Tín Hiệu Chênh Lệch

  1. Khuếch Đại Sự Chênh Lệch
    • Transistor trong mỗi nhánh đóng vai trò khuếch đại tín hiệu chênh lệch giữa Vin+ và Vin−​.
    • Cân bằng giữa các transistor là yếu tố quyết định độ chính xác của tín hiệu đầu ra.
  2. Loại Bỏ Nhiễu Chung (Common-Mode Rejection)
    • Mạch khuếch đại vi sai được thiết kế để loại bỏ nhiễu tín hiệu chung, một phần nhờ vào việc các transistor hoạt động đối xứng.
  3. Ổn Định Điểm Hoạt Động DC
    • Transistor đảm bảo dòng DC qua mạch ổn định, tạo điều kiện cho khuếch đại tín hiệu AC hiệu quả.

Ảnh Hưởng Của Sự Không Đồng Nhất Giữa Các Transistor Đến Hiệu Suất Mạch

  1. Giảm Hệ Số Khuếch Đại Sai Phân (Differential Gain)
    • Khi các transistor không “matched”, hệ số khuếch đại giữa hai nhánh không đồng đều, làm giảm độ chính xác của tín hiệu đầu ra.
  2. Tăng Sai Lệch Điểm Làm Việc (Offset Voltage)
    • Điện áp đầu vào cần thiết để cân bằng hai nhánh tăng lên, dẫn đến sai lệch tín hiệu khuếch đại.
  3. Giảm Tỷ Lệ Triệt Nhiễu Chung (CMRR)
    • Sự không đồng nhất làm giảm khả năng triệt tiêu tín hiệu common-mode, tăng mức nhiễu ở đầu ra.

Kết Luận

Để mạch khuếch đại vi sai hoạt động hiệu quả, cần chọn các transistor “matched” nhằm đảm bảo:

  • Hệ số khuếch đại đều trên cả hai nhánh.
  • Điểm làm việc ổn định.
  • Tăng khả năng triệt nhiễu tín hiệu chung.

Sự đồng nhất của transistor là yếu tố then chốt giúp mạch khuếch đại vi sai đạt hiệu suất cao trong các ứng dụng như xử lý tín hiệu âm thanh, cảm biến và mạch RF.

Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Cách Chọn Và Kiểm Tra Transistor Để Matching

Tiêu Chí Chọn Transistor Phù Hợp

  1. Hệ Số Khuếch Đại Dòng Điện (hFE​):
    • Giá trị hFE​ của các transistor phải giống nhau hoặc rất gần nhau để đảm bảo khuếch đại đồng đều giữa hai nhánh của mạch.
  2. Điện Áp Ngưỡng (VBE​):
    • Sự chênh lệch VBE​ giữa các transistor phải nhỏ (thường dưới vài mV) để đảm bảo sự cân bằng trong hoạt động.
  3. Đặc Tính Nhiệt:
    • Transistor phải có cùng hệ số nhiệt (TCO) để đảm bảo chúng phản ứng tương tự khi nhiệt độ thay đổi.
  4. Thông Số Kỹ Thuật Khác:
    • Dòng cực đại (IC(max)​), điện áp cực đại (VCE(max)), và công suất tiêu tán cũng cần được xem xét để phù hợp với yêu cầu mạch.

Phương Pháp Đo Và So Sánh Các Transistor

1. Đo Hệ Số Khuếch Đại Dòng (hFE​)

  • Cách thực hiện:
    • Sử dụng máy đo bán dẫn (transistor tester) hoặc một mạch đo đơn giản.
    • Cung cấp một dòng kích thích vào chân base và đo dòng collector, sau đó tính toán hFE=IC/IB​.

2. Đo Điện Áp Ngưỡng (VBE)

  • Cách thực hiện:
    • Đặt một dòng cố định vào chân base (ví dụ: 1 mA) và đo điện áp giữa base và emitter.
    • So sánh giá trị VBE​ giữa các transistor, chọn các transistor có sự chênh lệch nhỏ nhất.

3. Kiểm Tra Ảnh Hưởng Nhiệt Độ

  • Cách thực hiện:
    • Đo VBE​ hoặc hFE​ của transistor tại các nhiệt độ khác nhau (ví dụ: nhiệt độ phòng và nhiệt độ cao hơn).
    • Chọn các transistor có đáp ứng nhiệt tương tự.

Công Cụ Và Thiết Bị Hỗ Trợ Quá Trình Kiểm Tra

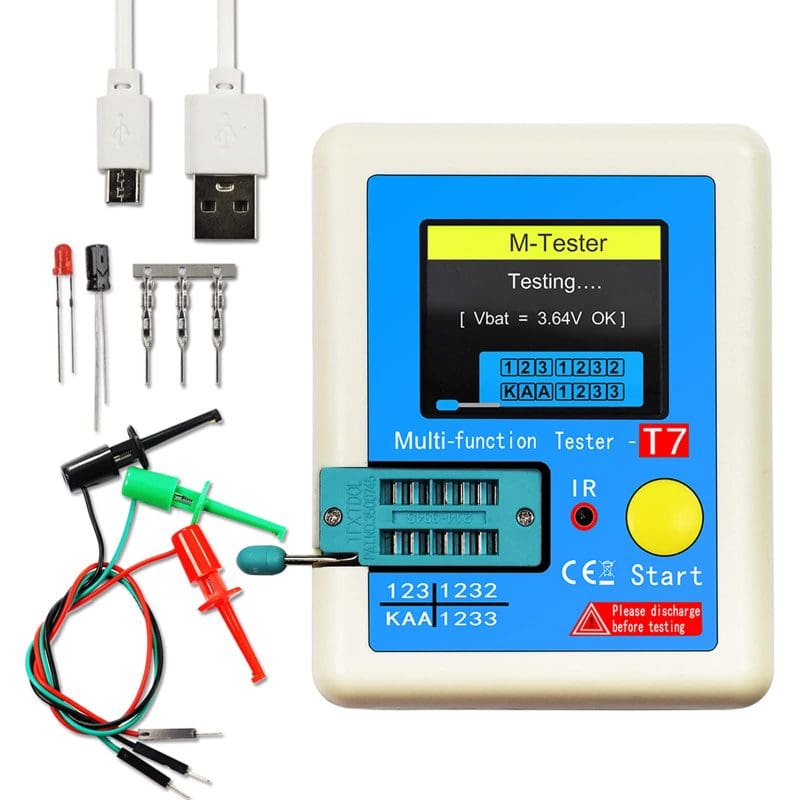

  1. Máy Đo Bán Dẫn (Transistor Tester):
    • Một thiết bị tiện lợi để đo nhanh các thông số như hFE​, VBE​, và IC(max)​.
  2. Đồng Hồ Vạn Năng (Multimeter):
    • Sử dụng để đo VBE​ và kiểm tra các thông số cơ bản của transistor.
  3. Bộ Nguồn DC:
    • Cung cấp điện áp và dòng điện ổn định để đo đạc.
  4. Mạch Đo Tự Chế:
    • Một mạch đơn giản gồm nguồn điện, điện trở, và đồng hồ đo dòng/điện áp, giúp xác định hFE​ và VBE​.

Kết Luận

Quá trình chọn và kiểm tra transistor để đạt độ matching cao nhất là bước quan trọng trong thiết kế mạch vi sai.

  • Tiêu chí chính là hFE, VBE​, và đặc tính nhiệt tương tự nhau.
  • Công cụ đo lường chính xác là yếu tố hỗ trợ không thể thiếu.

Áp dụng đúng phương pháp sẽ giúp đảm bảo mạch hoạt động ổn định, giảm nhiễu, và tăng hiệu suất.

Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Thiết Kế Mạch Với Matched Biasing Transistor

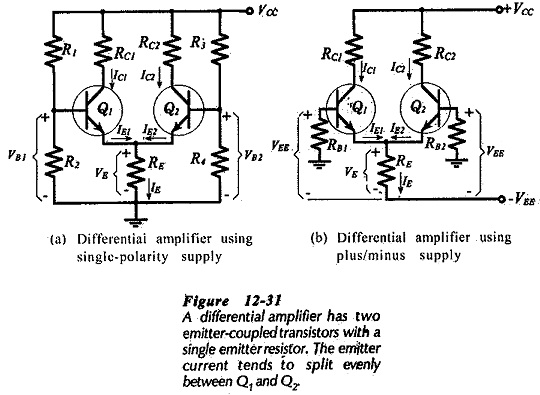

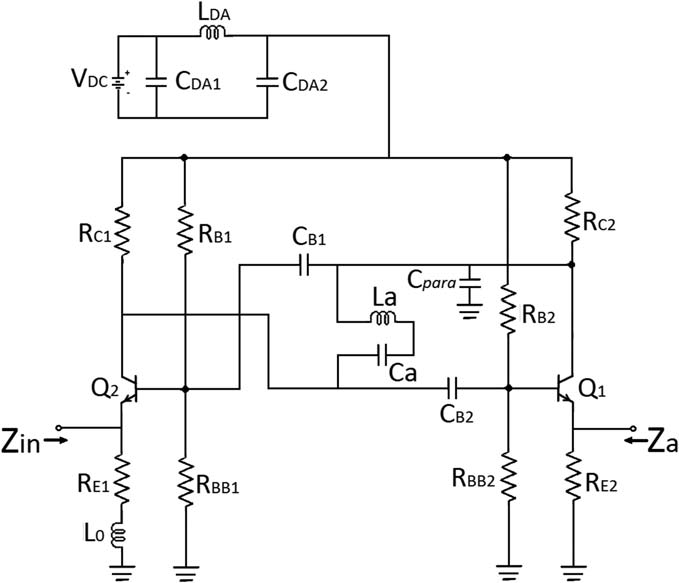

1. Sơ Đồ Mạch Ví Dụ Cho Mạch Khuếch Đại Vi Sai

Mạch vi sai cơ bản gồm:

  • Hai transistor Q1​ và Q2​ đã được matched.
  • Điện trở tải (RC1, RC2).
  • Nguồn dòng không đổi (IE) hoặc điện trở emitter (RE​).
  • Tụ ghép tín hiệu (C1​, C2​).
  • Điện trở phân áp bias (R1, R2 và R3, R4).
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

2. Hướng Dẫn Gắn Kết Và Định Giá Trị Linh Kiện

a. Điện Trở Tải (RC1, RC2)

  • Chức năng: Khuếch đại tín hiệu và tạo điện áp đầu ra.
  • Cách chọn giá trị:
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai
  • Trong đó:
    • VCC​: Điện áp nguồn.
    • VCEQ​: Điện áp làm việc tại chân collector.
    • IC: Dòng collector.

b. Điện Trở Emitter (RE​) hoặc Nguồn Dòng Không Đổi (IE)

  • Chức năng: Ổn định dòng và cải thiện cân bằng tín hiệu.
  • Cách chọn giá trị:
    • Nếu dùng nguồn dòng: Chọn một IC hoặc transistor để tạo dòng ổn định.
  • Nếu dùng RE
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

c. Tụ Ghép Tín Hiệu (C1​, C2​)

  • Chức năng: Chặn tín hiệu DC và chỉ cho tín hiệu AC đi qua.
  • Cách chọn giá trị:
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Trong đó:

  • f: Tần số tín hiệu cần khuếch đại.
  • R: Điện trở liên quan tại điểm ghép nối.

d. Điện Trở Phân Áp Bias (RB1, RB​2)

  • Chức năng: Cung cấp điện áp bias cho transistor.
  • Cách chọn giá trị:
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

3. Các Bước Cân Chỉnh Mạch

Bước 1: Xác Định Điểm Hoạt Động (Biasing)

  • Đảm bảo Q1​ và Q2​ hoạt động trong vùng tuyến tính với điểm VCE​ và dòng IC ổn định.

Bước 2: Kiểm Tra Độ Matching Giữa Q1 Và Q2​

  • Sử dụng transistor tester để kiểm tra các thông số hFE​ và VBE​.
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Bước 3: Cân Bằng Tín Hiệu Đầu Ra

  • Đo điện áp tại collector của Q1​ và Q2​.
  • Điều chỉnh RE hoặc nguồn dòng để cân bằng tín hiệu.

Bước 4: Kiểm Tra Đáp Ứng Tần Số

  • Dùng dao động ký để kiểm tra tín hiệu đầu ra tại f mong muốn.
  • Tinh chỉnh tụ C1​ và C2​ nếu cần.

4. Lợi Ích Và Ứng Dụng Thực Tế

  • Mạch đạt hiệu suất cao với tín hiệu cân bằng, triệt tiêu nhiễu common-mode.
  • Ứng dụng trong:
    • Xử lý tín hiệu âm thanh.
    • Mạch cảm biến tín hiệu nhỏ.
    • Hệ thống truyền dẫn dữ liệu.
Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

Ưu Điểm Và Hạn Chế Của Matched Biasing

Ưu Điểm

  1. Độ Ổn Định Dòng Điện Và Điện Áp Cao
    • Matched biasing giúp cân bằng hoạt động của các transistor, giảm ảnh hưởng của sự thay đổi nhiệt độ và nguồn cung cấp.
  2. Giảm Nhiễu Và Sai Số Trong Tín Hiệu Khuếch Đại
    • Khi các transistor được “matched”, tín hiệu common-mode (nhiễu) bị triệt tiêu tốt hơn, đảm bảo tín hiệu chênh lệch được khuếch đại chính xác.
  3. Hiệu Quả Cao Trong Các Ứng Dụng Kỹ Thuật Cao
    • Sự tương đồng về thông số giữa các transistor giúp cải thiện hiệu suất trong các mạch vi sai, ADC, DAC, và các hệ thống xử lý tín hiệu.

Hạn Chế

  1. Chi Phí Sản Xuất Tăng
    • Việc chọn lọc và kiểm tra transistor để đạt độ matching yêu cầu thêm thời gian và thiết bị, làm tăng chi phí.
  2. Yêu Cầu Kỹ Thuật Cao Khi Thiết Kế Mạch
    • Kỹ sư thiết kế cần kiến thức và kinh nghiệm để đảm bảo các transistor được ghép cặp đúng cách và mạch hoạt động hiệu quả.
  3. Độ Phức Tạp Của Quá Trình Ghép Cặp Transistor
    • Đòi hỏi sự tỉ mỉ trong việc đo đạc các thông số hFE​, VBE​ và đặc tính nhiệt để chọn các transistor phù hợp.

Kết Luận

Matched biasing là giải pháp tối ưu cho các mạch yêu cầu độ chính xác và ổn định cao. Tuy nhiên, chi phí và kỹ thuật cần thiết là những yếu tố cần cân nhắc trong quá trình ứng dụng.

Hướng Dẫn Sử Dụng Matched Biasing Transistor Trong Mạch Vi Sai

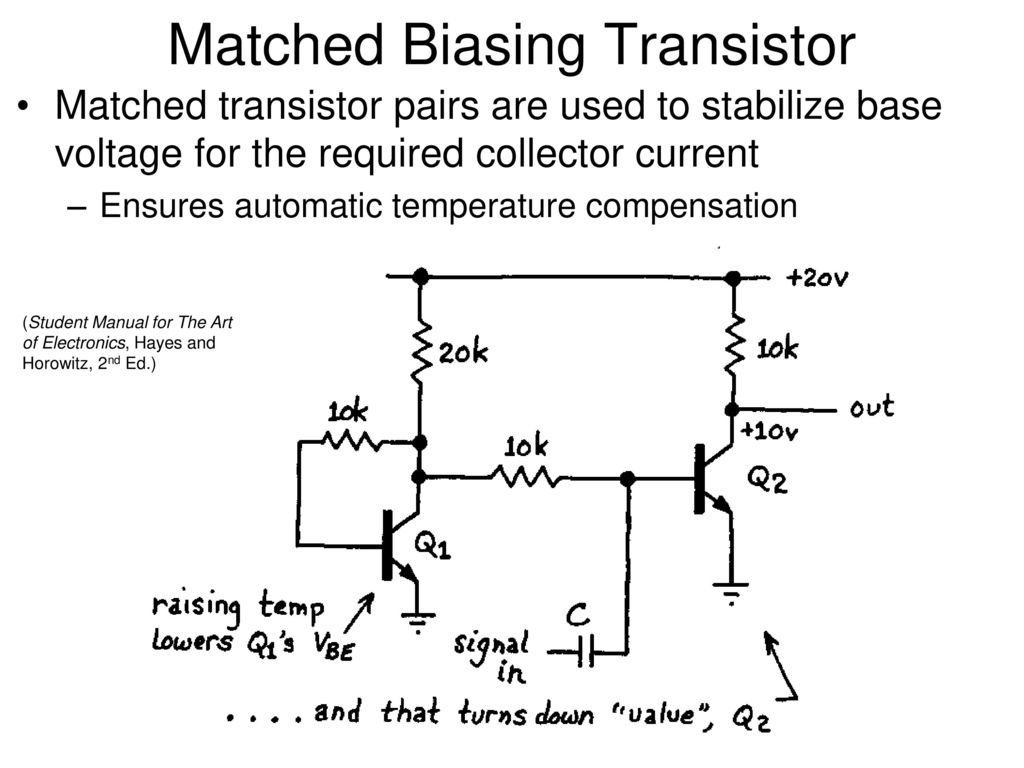

Matched transistor pairs are used to stabilize base voltage for the required collector current. Ensures automatic temperature compensation. (Student Manual for The Art of Electronics, Hayes and Horowitz, 2nd Ed.)

Kết Luận

1. Tóm Tắt Tầm Quan Trọng Của Matched Biasing Transistor

  • Matched biasing transistor đóng vai trò cốt lõi trong việc đảm bảo hiệu suất và độ ổn định của mạch khuếch đại vi sai.
  • Phương pháp này giúp giảm nhiễu, cải thiện độ tuyến tính và tăng khả năng xử lý tín hiệu chênh lệch, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao như mạch xử lý tín hiệu, ADC/DAC, và hệ thống cảm biến.

2. Những Điểm Cần Chú Ý Khi Thiết Kế Và Sử Dụng

  • Lựa chọn linh kiện: Chọn transistor có thông số phù hợp, kiểm tra và so sánh kỹ lưỡng để đạt độ tương đồng cao nhất.
  • Cân nhắc về chi phí: Matched biasing có thể làm tăng chi phí sản xuất do yêu cầu chọn lọc linh kiện và kiểm tra kỹ thuật cao.
  • Thiết kế tỉ mỉ: Đảm bảo cân bằng giữa độ ổn định dòng điện và hiệu suất khuếch đại, tối ưu hóa mạch dựa trên yêu cầu cụ thể của ứng dụng.

3. Định Hướng Tìm Hiểu Thêm

  • Để nâng cao kiến thức, người đọc có thể tìm hiểu thêm về:
    • Các mạch khuếch đại vi sai nâng cao như mạch current mirror và cascode.
    • Các kỹ thuật thiết kế mạch trong lĩnh vực analog IC và hệ thống vi xử lý.
    • Ứng dụng thực tế của mạch vi sai trong công nghiệp và nghiên cứu khoa học.

Matched biasing transistor không chỉ là một kỹ thuật hữu ích mà còn là nền tảng quan trọng để phát triển các ứng dụng điện tử tiên tiến. Hãy tiếp tục nghiên cứu và áp dụng vào thực tiễn để tối ưu hóa hiệu quả của các thiết kế mạch.
