1. Giới Thiệu
Mở Đầu:
- Câu hỏi thực tiễn: Tại sao mạch điện tử đôi khi hoạt động không ổn định hoặc dễ bị ảnh hưởng bởi nhiệt độ và nhiễu?
- Vấn đề: Một trong những nguyên nhân chính là sự thay đổi của các tín hiệu DC bên trong mạch, dẫn đến thay đổi điểm làm việc và gây mất ổn định.
Vai Trò Của Phản Hồi (Feedback):
- Phản hồi là một kỹ thuật quan trọng giúp mạch điện ổn định hơn bằng cách tự điều chỉnh các tham số khi có sự thay đổi từ môi trường hoặc tín hiệu đầu vào.
- Trong các mạch khuếch đại, phản hồi không chỉ tối ưu hóa hiệu suất mà còn duy trì độ ổn định của điểm làm việc.
Giới Thiệu Về Phản Hồi Ở Mức DC:
- Phản hồi ở mức DC (DC Feedback) là gì?
- Là kỹ thuật sử dụng phản hồi để kiểm soát các tham số dòng điện và điện áp một chiều trong mạch.
- Tại sao cần hiểu rõ khái niệm này?
- Để đảm bảo mạch hoạt động ổn định trong thời gian dài và giảm thiểu ảnh hưởng của các yếu tố bên ngoài như nhiệt độ và dao động nguồn.
Phản hồi ở mức DC không chỉ là một lý thuyết mà còn là giải pháp thực tiễn cho nhiều vấn đề phức tạp trong thiết kế mạch điện tử.
2. Phản Hồi Ở Mức DC Là Gì?
Khái Niệm Phản Hồi Ở Mức DC
- Phản hồi ở mức DC (DC Feedback) là kỹ thuật trong đó một phần tín hiệu DC từ đầu ra của mạch được đưa ngược lại đầu vào.
- Mục đích: Điều chỉnh và ổn định dòng điện và điện áp DC trong mạch, đảm bảo điểm làm việc không bị thay đổi bởi các yếu tố ngoại vi.
Sự Khác Biệt Giữa Phản Hồi DC Và Phản Hồi AC
- Phản hồi DC: Tập trung vào các tín hiệu một chiều (DC), điều chỉnh dòng và điện áp để giữ ổn định điểm làm việc của mạch khuếch đại.
- Phản hồi AC: Tác động chủ yếu đến tín hiệu xoay chiều (AC), ảnh hưởng đến độ khuếch đại, dải tần và độ tuyến tính của mạch.
| Đặc Điểm | Phản Hồi DC | Phản Hồi AC |
|---|---|---|
| Tín hiệu phản hồi | Tín hiệu một chiều (DC) | Tín hiệu xoay chiều (AC) |
| Mục đích | Ổn định điểm làm việc | Tăng cường hiệu suất khuếch đại |
| Ứng dụng | Các mạch thiên áp và khuếch đại | Các mạch xử lý tín hiệu AC |
Sơ Đồ Minh Họa Mạch Có Phản Hồi DC
Một mạch khuếch đại với phản hồi DC điển hình bao gồm:
- Một transistor hoạt động làm phần tử khuếch đại.
- Một mạch phản hồi (bao gồm điện trở và/hoặc tụ điện) đưa tín hiệu DC từ đầu ra trở về đầu vào.

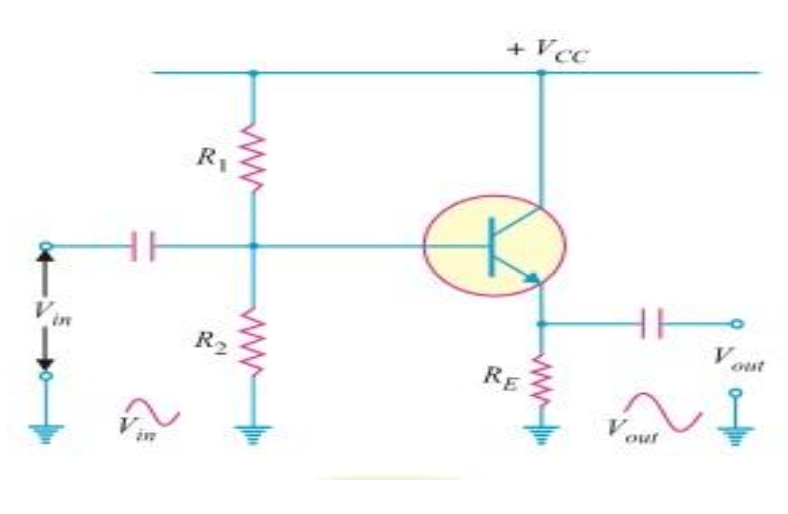

Đây là một mạch cơ bản với:
- Transistor để khuếch đại tín hiệu.
- Điện trở R1 và R2 chia áp để ổn định điện áp đầu vào.
- Điện trở RE ở chân emitter để ổn định dòng điện.
- Đường phản hồi DC (màu đỏ, đường nét đứt) từ đầu ra trở lại đầu vào.
3. Nguyên Lý Hoạt Động Của Phản Hồi DC
Cách Phản Hồi DC Hoạt Động Trong Mạch Điện Tử
Phản hồi DC là một kỹ thuật dùng để điều chỉnh và duy trì sự ổn định của điện áp hoặc dòng điện DC trong mạch. Nguyên lý hoạt động cơ bản dựa trên việc lấy một phần tín hiệu đầu ra và đưa ngược trở lại đầu vào để kiểm soát hoạt động của mạch, đảm bảo rằng mạch luôn vận hành trong điều kiện mong muốn.
Quá trình này bao gồm:
- Đo đạc tín hiệu đầu ra: Một phần tín hiệu DC được tách ra qua mạng phản hồi.
- So sánh với giá trị tham chiếu: Tín hiệu phản hồi được so sánh với giá trị tham chiếu hoặc giá trị mong muốn.
- Điều chỉnh đầu vào: Sai lệch giữa tín hiệu phản hồi và giá trị tham chiếu sẽ được điều chỉnh qua linh kiện điều khiển (như transistor hoặc op-amp).
Vai Trò Của Các Linh Kiện Trong Phản Hồi DC
- Điện trở:
- Chia áp và điều chỉnh mức tín hiệu phản hồi.
- Định mức dòng điện để duy trì ổn định hoạt động của transistor hoặc mạch khuếch đại.
- Tụ điện:
- Chặn tín hiệu AC để chỉ cho phép tín hiệu DC tham gia vào phản hồi.
- Giảm nhiễu và ổn định điểm làm việc của mạch.
- Op-amp (Khuếch đại thuật toán):
- Làm bộ so sánh hoặc khuếch đại tín hiệu sai lệch giữa đầu ra và giá trị tham chiếu.
- Đảm bảo tín hiệu phản hồi được áp dụng chính xác để điều chỉnh mạch.
Ví Dụ Minh Họa: Mạch Khuếch Đại Sử Dụng Phản Hồi DC
Ví dụ điển hình là mạch khuếch đại với transistor hoặc op-amp có phản hồi DC để giữ cho điện áp đầu ra không bị lệch.
Sơ Đồ Mạch Minh Họa:
- Mạch sử dụng một transistor làm khuếch đại và mạng điện trở để tạo phản hồi DC.
- Một tụ điện được nối từ đầu ra trở lại đầu vào qua một điện trở để chặn tín hiệu AC.
4. Vai Trò Quan Trọng Của Phản Hồi DC Trong Thiết Kế Mạch
1. Ổn Định Điểm Làm Việc
Phản hồi DC giúp duy trì điểm làm việc ổn định cho các linh kiện trong mạch như transistor hoặc op-amp, bất kể những thay đổi về nhiệt độ, sai số của linh kiện, hay các yếu tố môi trường khác.
- Lý do cần ổn định:
Trong các mạch khuếch đại, nếu điểm làm việc (quiescent point – Q-point) bị thay đổi, mạch sẽ mất hiệu suất và có thể làm méo tín hiệu đầu ra. - Ví dụ:
Trong một mạch khuếch đại transistor, phản hồi DC sử dụng mạng điện trở để đảm bảo dòng điện qua transistor không vượt ngưỡng hoặc quá thấp, bất chấp sự thay đổi nhiệt độ của transistor.
2. Giảm Nhiễu DC
Phản hồi DC có tác dụng loại bỏ hoặc giảm thiểu các tín hiệu nhiễu DC không mong muốn, chẳng hạn như sự trôi điểm làm việc theo thời gian.
- Lý do cần giảm nhiễu:
Các nguồn tín hiệu không ổn định hoặc tác động bên ngoài như nhiệt độ có thể tạo ra nhiễu DC, làm mạch mất cân bằng hoặc ảnh hưởng đến độ chính xác của đầu ra. - Ví dụ:

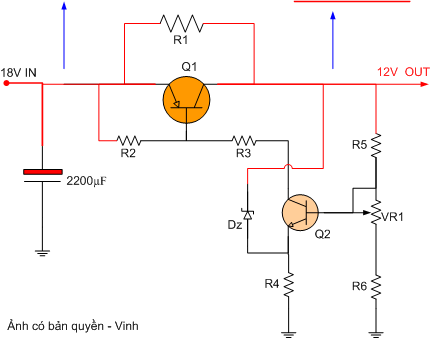

Trong mạch nguồn DC tuyến tính, phản hồi DC được sử dụng để giảm thiểu dao động điện áp đầu ra do sự thay đổi tải hoặc nhiễu từ nguồn cung cấp.
3. Tăng Độ Chính Xác
Phản hồi DC đóng vai trò quan trọng trong việc đảm bảo độ chính xác cao của các thông số mạch như khuếch đại điện áp, ổn định dòng điện, và điện áp đầu ra theo thiết kế.
- Lý do cần tăng độ chính xác:
Trong các ứng dụng đo lường hoặc điều khiển tự động, độ chính xác là yếu tố then chốt để đảm bảo hoạt động của hệ thống. - Ví dụ:
Trong mạch khuếch đại vi sai sử dụng phản hồi DC, tín hiệu chênh lệch giữa hai đầu vào được xử lý chính xác hơn, giúp mạch đạt hiệu suất cao trong các ứng dụng đo tín hiệu nhỏ như cảm biến.
Ví Dụ Tổng Hợp Cho Các Vai Trò
- Mạch ổn áp tuyến tính:
Phản hồi DC giúp điều chỉnh điện áp đầu ra cố định, bất kể thay đổi ở điện áp đầu vào hoặc tải. - Mạch khuếch đại âm thanh:
Sử dụng phản hồi DC để loại bỏ sự trôi của điểm làm việc, giữ âm thanh trung thực hơn. - Hệ thống cảm biến:
Mạch vi sai với phản hồi DC đảm bảo đo lường tín hiệu cảm biến chính xác, bất kể nhiễu hoặc dao động trong mạch.
5. Ứng Dụng Thực Tế Của Phản Hồi DC
1. Mạch Khuếch Đại Tín Hiệu
Phản hồi DC được ứng dụng rộng rãi trong các mạch khuếch đại tín hiệu để:
- Ổn định tín hiệu: Đảm bảo điểm làm việc của transistor hoặc op-amp không bị lệch, tránh hiện tượng méo tín hiệu.
- Tăng hiệu suất: Giữ mạch hoạt động trong vùng tuyến tính để khuếch đại tín hiệu đầu vào một cách chính xác nhất.
Ứng dụng cụ thể:
- Khuếch đại âm thanh trong thiết bị âm thanh chuyên nghiệp.
- Khuếch đại tín hiệu cảm biến trong thiết bị đo lường.

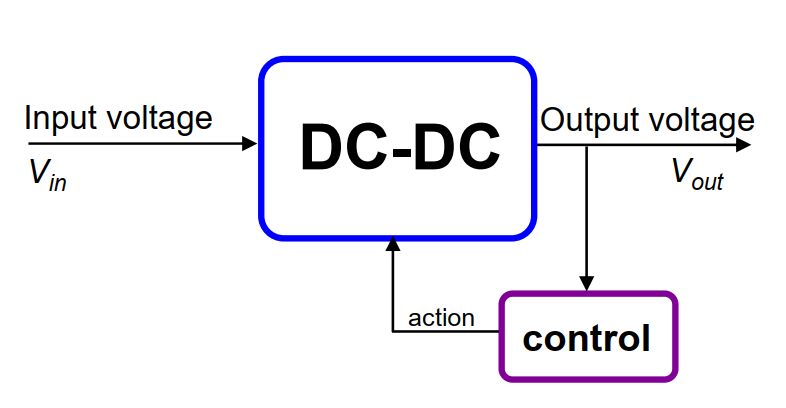

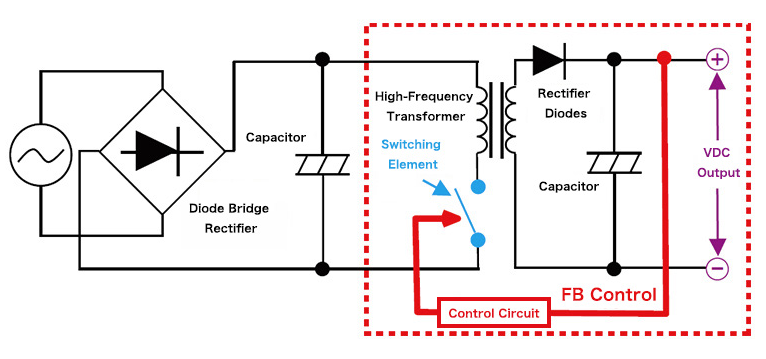

2. Nguồn Điện Ổn Định

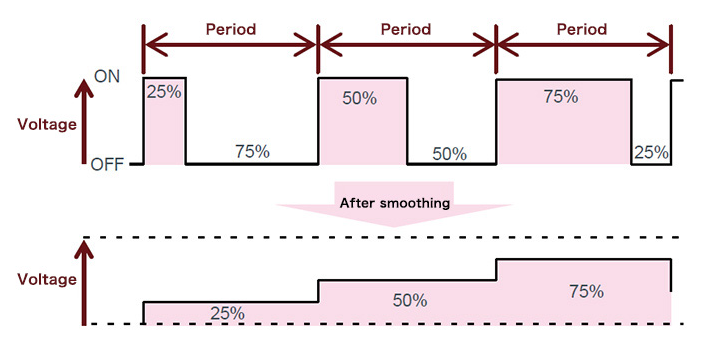

Trong các mạch nguồn tuyến tính hoặc nguồn chuyển mạch, phản hồi DC đảm bảo:
- Duy trì điện áp đầu ra: Ổn định mức điện áp ngay cả khi tải thay đổi hoặc điện áp đầu vào dao động.
- Giảm nhiễu và dao động: Loại bỏ sự không ổn định của nguồn cấp.
Ứng dụng cụ thể:
- Bộ nguồn trong máy tính và thiết bị điện tử.
- Nguồn cung cấp điện ổn định cho hệ thống điều khiển công nghiệp.
3. Mạch Tham Chiếu
Phản hồi DC được sử dụng để tạo các nguồn điện áp tham chiếu với độ chính xác cao, đáp ứng nhu cầu trong các ứng dụng đo lường và điều khiển.
- Tăng độ chính xác: Đảm bảo điện áp tham chiếu không bị ảnh hưởng bởi nhiệt độ hoặc nhiễu.
- Ổn định dài hạn: Điện áp tham chiếu duy trì mức ổn định trong thời gian dài.
Ứng dụng cụ thể:
- Mạch ADC/DAC trong hệ thống xử lý tín hiệu.
- Mạch điều khiển PID trong tự động hóa.

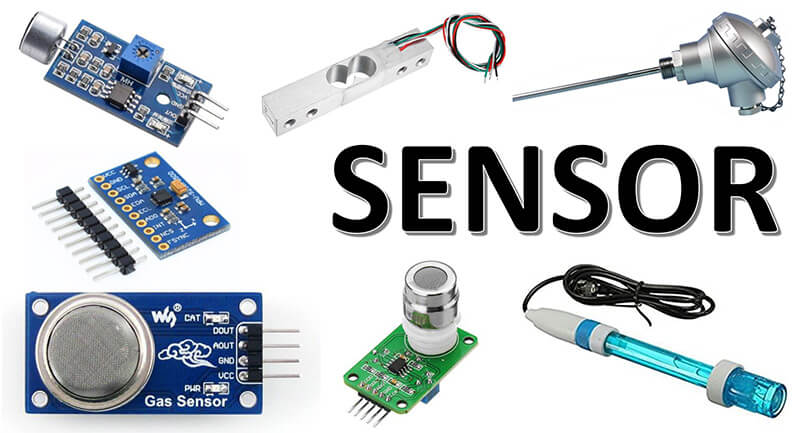

4. Hệ Thống Đo Lường Cảm Biến
Trong các hệ thống cảm biến, phản hồi DC giúp khuếch đại và xử lý tín hiệu cảm biến nhỏ một cách chính xác.
- Loại bỏ sai số: Đảm bảo tín hiệu đầu ra phản ánh chính xác sự thay đổi của tín hiệu cảm biến.
- Ổn định tín hiệu cảm biến: Bù đắp các yếu tố môi trường như nhiệt độ.
Ứng dụng cụ thể:
- Hệ thống đo nhiệt độ, áp suất, và dòng chảy.
- Các cảm biến trong thiết bị y tế và khoa học.
5. Các Ứng Dụng Khác
- Mạch vi sai: Tăng độ chính xác trong các ứng dụng đo lường và xử lý tín hiệu.
- Hệ thống truyền thông: Ổn định tín hiệu trong các mạch RF và viễn thông.
- Điện tử hàng không: Duy trì hoạt động ổn định của các hệ thống điều khiển phức tạp.
Tóm Tắt Vai Trò Của Phản Hồi DC
Phản hồi DC không chỉ giúp ổn định các tham số mạch, mà còn tăng độ chính xác và hiệu suất trong nhiều ứng dụng thực tế, từ thiết bị tiêu dùng đến công nghiệp và nghiên cứu. Nếu cần chi tiết hơn về một ứng dụng cụ thể, hãy cho tôi biết!
6. Ưu Và Nhược Điểm Của Phản Hồi DC
Ưu Điểm
- Tăng Độ Ổn Định
- Giảm sự trôi điểm làm việc của mạch do nhiệt độ hoặc sai số linh kiện.
- Đảm bảo hoạt động ổn định trong thời gian dài.
- Giảm Ảnh Hưởng Nhiệt Độ
- Phản hồi DC bù đắp các biến thiên nhiệt độ, giúp giữ các thông số mạch không bị lệch khi môi trường thay đổi.
- Dễ Thiết Kế Mạch Chính Xác
- Đơn giản hóa việc điều chỉnh điểm làm việc trong các mạch khuếch đại và ổn áp.
- Đảm bảo độ chính xác cao hơn cho các ứng dụng yêu cầu tín hiệu ổn định.
- Loại Bỏ Nhiễu DC
- Làm sạch tín hiệu và loại bỏ các sai lệch không mong muốn trong tín hiệu DC.
Nhược Điểm
- Giảm Hệ Số Khuếch Đại
- Phản hồi DC làm giảm biên độ khuếch đại của mạch, ảnh hưởng đến hiệu suất trong một số ứng dụng yêu cầu khuếch đại lớn.
- Yêu Cầu Kỹ Thuật Cao Khi Thiết Kế
- Việc thiết kế mạch có phản hồi DC đòi hỏi kỹ năng chuyên môn để cân bằng giữa độ ổn định và hiệu suất.
- Cần lựa chọn và tính toán chính xác các linh kiện (điện trở, tụ điện, op-amp) để đảm bảo phản hồi hoạt động như mong muốn.
- Phức Tạp Hóa Thiết Kế Mạch
- Phản hồi DC có thể làm tăng độ phức tạp của mạch, đặc biệt trong các ứng dụng đa tầng.
- Việc tối ưu hóa để đạt hiệu suất cao có thể tốn nhiều thời gian và công sức.
- Chi Phí Linh Kiện Cao Hơn
- Một số mạch yêu cầu linh kiện có độ chính xác cao hoặc giá thành cao để hoạt động tốt với phản hồi DC.
Kết Luận
Phản hồi DC là một giải pháp tối ưu để đảm bảo sự ổn định và độ chính xác của mạch điện, tuy nhiên, cần cân nhắc các nhược điểm như giảm hệ số khuếch đại và yêu cầu kỹ thuật cao khi thiết kế. Các ưu và nhược điểm này sẽ giúp bạn đánh giá đúng khi quyết định sử dụng phản hồi DC trong các ứng dụng thực tế.
7. Các Bước Thực Hiện Phản Hồi DC Trong Mạch
1. Xác Định Điểm Làm Việc DC Cần Ổn Định
- Mục tiêu:
Xác định giá trị dòng điện và điện áp cần duy trì ổn định trong mạch. - Thực hiện:
- Phân tích yêu cầu thiết kế của mạch điện (ví dụ: khuếch đại tín hiệu, nguồn ổn định).
- Tính toán các thông số quan trọng, như điểm Q của transistor hoặc giá trị điện áp đầu ra cần giữ ổn định.
2. Chọn Linh Kiện Phù Hợp
- Transistor:
Lựa chọn transistor với thông số phù hợp (beta ổn định, công suất chịu đựng, tần số hoạt động). - Điện trở:
- Chọn điện trở có sai số nhỏ (1% hoặc thấp hơn) để giảm nhiễu và đảm bảo độ ổn định.
- Tính toán giá trị điện trở dựa trên yêu cầu dòng và điện áp.
- Tụ điện:
- Sử dụng tụ điện để lọc nhiễu và ngăn dòng AC, đảm bảo phản hồi chỉ tác động đến thành phần DC.
- Lựa chọn tụ điện có dung sai thấp và điện áp định mức cao hơn yêu cầu.
- Op-amp (nếu cần):
Chọn op-amp với độ lệch offset thấp và độ ổn định nhiệt tốt để cải thiện hiệu suất mạch.
3. Thiết Kế Và Kiểm Tra Mạch Với Các Công Cụ Đo Lường
- Thiết kế:
- Vẽ sơ đồ nguyên lý của mạch, tích hợp các thành phần phản hồi DC.
- Sử dụng phần mềm mô phỏng (như Proteus, LTspice) để kiểm tra trước khi triển khai thực tế.
- Kiểm tra:
- Dùng đồng hồ đo điện (DVM) để đo điện áp và dòng điện tại các điểm quan trọng.
- Kiểm tra tín hiệu đầu ra để xác minh độ ổn định và loại bỏ nhiễu DC.
4. Cân Chỉnh Để Đạt Hiệu Suất Tốt Nhất
- Tối ưu hóa điểm làm việc:
- Điều chỉnh các giá trị điện trở và tụ điện nếu cần để đạt hiệu suất tối ưu.
- Đảm bảo điểm Q nằm trong vùng tuyến tính (đối với mạch khuếch đại).
- Kiểm tra độ ổn định:
- Thử nghiệm mạch trong các điều kiện thay đổi (nhiệt độ, tải) để kiểm tra độ ổn định của phản hồi DC.
- Sử dụng máy hiện sóng để kiểm tra sự trôi của điểm làm việc theo thời gian.
Kết Luận
Thực hiện phản hồi DC trong mạch là một quy trình cần thiết để đảm bảo độ ổn định và hiệu suất. Với các bước rõ ràng từ xác định yêu cầu, chọn linh kiện, đến cân chỉnh mạch, bạn có thể đạt được kết quả tối ưu trong thiết kế và ứng dụng thực tế.
8. Kết Luận
Tóm Tắt Về Phản Hồi DC
Phản hồi DC là một kỹ thuật quan trọng trong thiết kế mạch điện tử, giúp ổn định điểm làm việc, giảm thiểu ảnh hưởng của nhiệt độ và sai số linh kiện, cũng như tăng độ chính xác và hiệu quả của mạch. Với vai trò đặc biệt trong các mạch khuếch đại tín hiệu, nguồn điện ổn định, và mạch tham chiếu, phản hồi DC là nền tảng không thể thiếu trong các ứng dụng điện tử hiện đại.
Tầm Quan Trọng Của Phản Hồi DC
Phản hồi DC không chỉ cải thiện độ ổn định và hiệu suất hoạt động mà còn giảm thiểu rủi ro và chi phí sửa chữa khi vận hành mạch trong thời gian dài. Nó là yếu tố giúp các kỹ sư điện tử thiết kế những mạch chính xác và đáng tin cậy hơn, đáp ứng các yêu cầu ngày càng cao trong công nghiệp và đời sống.
Lời Kêu Gọi Hành Động
Hãy áp dụng phản hồi DC ngay vào các dự án thực tế để thấy rõ những lợi ích mà kỹ thuật này mang lại. Nếu bạn đang nghiên cứu về thiết kế mạch, việc hiểu và sử dụng phản hồi DC sẽ là bước tiến lớn để cải thiện khả năng sáng tạo và chất lượng sản phẩm. Đừng ngần ngại tìm hiểu sâu hơn và thử nghiệm các mạch có phản hồi DC để tích lũy kinh nghiệm và tối ưu hóa quy trình thiết kế.
Khám phá và sáng tạo không ngừng để tiến xa hơn!
