1. Giới Thiệu về Hủy Điểm Bù – Thành Phần Tích Phân (I)

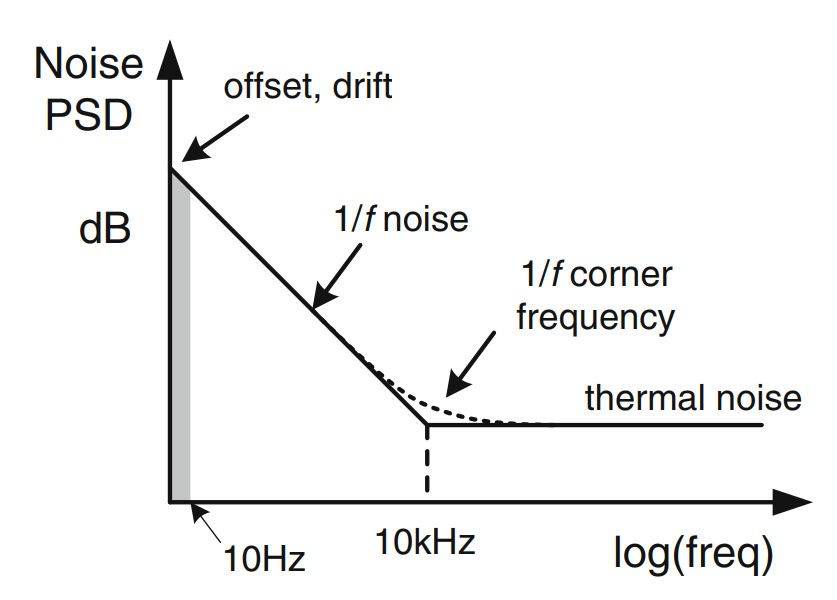

Khái niệm về “Điểm Bù” (Offset)
Trong điều khiển hệ thống, điểm bù (offset) được hiểu là sai lệch kéo dài giữa giá trị thực tế và giá trị mong muốn của đầu ra, xuất hiện khi một hệ thống điều khiển không thể hoàn toàn đạt đến điểm đặt (setpoint). Sự tồn tại của điểm bù có thể dẫn đến hiệu suất không ổn định, khiến đầu ra không đạt được độ chính xác mong muốn.
Tầm Quan Trọng của Việc Hủy Điểm Bù
Hủy điểm bù là quá trình giảm thiểu hoặc loại bỏ sự sai lệch này để đảm bảo rằng đầu ra của hệ thống có thể bám sát theo giá trị mong muốn. Đặc biệt, trong các hệ thống yêu cầu độ chính xác cao như điều khiển nhiệt độ, áp suất, hoặc tốc độ, việc hủy điểm bù là yếu tố quan trọng để đạt hiệu suất tối ưu và duy trì sự ổn định.
Tầm Quan Trọng của Thành Phần Tích Phân (I)
Trong các bộ điều khiển PI/PID, thành phần tích phân (I) đóng vai trò chính trong việc giảm sai lệch lâu dài. Khi tích phân hóa tín hiệu sai lệch, thành phần I tính toán và cộng dồn sai lệch theo thời gian, từ đó điều chỉnh tín hiệu đầu ra để loại bỏ điểm bù. Điều này cho phép hệ thống đạt đến giá trị mong muốn mà không còn sai lệch sau một thời gian nhất định.
- Chức năng của Thành Phần I: Thành phần I tăng cường khả năng của bộ điều khiển trong việc bám sát điểm đặt và giảm sai lệch lâu dài, đặc biệt là trong các trường hợp có điểm bù.
- Ứng dụng: Thành phần I rất hiệu quả trong các hệ thống mà sai lệch tồn tại dai dẳng, chẳng hạn như hệ thống điều khiển nhiệt độ hoặc áp suất, giúp duy trì đầu ra ở mức ổn định trong thời gian dài.
2. Offset là gì?
Khái Niệm về Offset
Trong các hệ thống điều khiển tự động, offset là thuật ngữ dùng để chỉ sự sai lệch kéo dài giữa giá trị thực tế của đầu ra và giá trị mong muốn (điểm đặt – setpoint) mà hệ thống cần đạt được. Offset có thể hiểu đơn giản là một mức sai số cố định còn lại mà hệ thống không thể tự điều chỉnh để đạt được sự đồng nhất với điểm đặt.
Offset đặc biệt dễ nhận thấy trong các hệ thống sử dụng bộ điều khiển tỷ lệ (P) hoặc bộ điều khiển PID khi thành phần tích phân (I) không hoạt động hoặc không đủ để xóa bỏ sai lệch lâu dài.
Lý Do Gây Ra Offset
Offset xuất hiện do nhiều nguyên nhân khác nhau, trong đó bao gồm:
- Đặc Tính Của Hệ Thống: Các hệ thống có bản chất phi tuyến tính hoặc có khối lượng quán tính lớn thường không thể đạt ngay đến điểm đặt mà cần có thời gian để điều chỉnh. Điều này có thể dẫn đến sai lệch kéo dài trong thời gian vận hành.
- Sự Không Hoàn Thiện Trong Điều Khiển: Trong trường hợp chỉ sử dụng bộ điều khiển tỷ lệ (P), sai số có thể tồn tại do không có thành phần điều chỉnh tích lũy. Bộ điều khiển P chỉ điều chỉnh tỉ lệ với sai số, nhưng không thể loại bỏ hoàn toàn offset, dẫn đến sai lệch dài hạn.
- Nhiễu và Yếu Tố Bên Ngoài: Các yếu tố bên ngoài như nhiễu từ môi trường hoặc dao động nhiệt độ, áp suất có thể ảnh hưởng đến đầu ra của hệ thống, tạo ra offset.
- Cấu Hình và Hiệu Chuẩn Hệ Thống: Các sai lệch trong quá trình hiệu chuẩn, thiếu sự tối ưu trong cấu hình hệ thống điều khiển hoặc thiếu thông số điều chỉnh chính xác cũng có thể là nguyên nhân gây ra offset.
3. Nguyên Lý Hủy Offset – Thành Phần Tích Phân (I)
Thành Phần Tích Phân (Integral) trong Bộ Điều Khiển
Thành phần tích phân (Integral, ký hiệu là I) là một yếu tố quan trọng trong bộ điều khiển PI hoặc PID, có nhiệm vụ tích lũy sai lệch (error) theo thời gian và từ đó tạo ra một tín hiệu điều chỉnh. Khi sai lệch tích lũy lớn dần, tín hiệu điều chỉnh của thành phần I cũng tăng dần, giúp hệ thống loại bỏ sai lệch lâu dài (offset) và đạt đến điểm đặt (setpoint) một cách chính xác.
Cách Thức Hoạt Động của Thành Phần I
Trong bộ điều khiển PI hoặc PID, thành phần I sẽ:
- Tích Lũy Sai Lệch: Thành phần I tích lũy sai lệch giữa giá trị thực tế và giá trị điểm đặt. Khi sai lệch còn tồn tại, giá trị tích phân sẽ tăng dần, tạo ra tín hiệu điều khiển giúp đưa hệ thống đến gần điểm đặt hơn.
- Điều Chỉnh Đầu Ra Theo Sai Lệch Tích Lũy: Tín hiệu điều khiển từ thành phần I được cộng vào đầu ra, làm cho hệ thống tiếp tục điều chỉnh cho đến khi sai lệch bằng 0. Nhờ đó, điểm bù (offset) được hủy, và hệ thống có thể đạt đến điểm đặt chính xác.
Minh Họa và Ví Dụ về Thành Phần I trong Hủy Offset
Ví Dụ 1: Điều Khiển Nhiệt Độ
Trong hệ thống điều khiển nhiệt độ cho một lò sưởi, nếu chỉ sử dụng bộ điều khiển tỷ lệ (P), nhiệt độ có thể luôn thấp hơn nhiệt độ mục tiêu một chút (offset). Khi thêm thành phần I, bộ điều khiển sẽ tích lũy sai lệch này theo thời gian và điều chỉnh công suất lò sưởi tăng dần cho đến khi đạt nhiệt độ mục tiêu.
- Quá Trình: Thành phần I liên tục tích lũy sai lệch nhiệt độ so với điểm đặt và điều chỉnh công suất lò sưởi. Khi nhiệt độ đạt đến điểm đặt, sai lệch sẽ bằng 0 và thành phần I ngừng điều chỉnh.
Ví Dụ 2: Điều Khiển Tốc Độ
Trong hệ thống điều khiển tốc độ của động cơ, nếu tốc độ thực tế luôn thấp hơn tốc độ mục tiêu do ma sát hoặc tải nặng, việc sử dụng thành phần I sẽ tích lũy sai lệch tốc độ và tăng tín hiệu điều khiển động cơ cho đến khi tốc độ đạt yêu cầu.
- Quá Trình: Thành phần I bù trừ cho sai lệch do tải nặng bằng cách tăng tín hiệu điều khiển, giúp động cơ đạt được tốc độ mong muốn, từ đó loại bỏ offset.
4. Ứng Dụng Thực Tế của Hủy Điểm Bù – Thành Phần Tích Phân (I)
Ứng Dụng Trong Công Nghiệp
Hủy điểm bù bằng cách sử dụng thành phần tích phân (I) trong các hệ thống điều khiển tự động là yếu tố quan trọng giúp cải thiện hiệu suất và độ chính xác trong nhiều lĩnh vực công nghiệp.
1. Điều Khiển Nhiệt Độ trong Lò Hơi
Trong hệ thống điều khiển nhiệt độ của lò hơi, điểm bù thường xuất hiện do sự thay đổi nhiệt độ đột ngột hoặc tải biến thiên. Việc áp dụng thành phần I giúp tích lũy sai lệch nhiệt độ theo thời gian, điều chỉnh công suất của bộ gia nhiệt để duy trì nhiệt độ ổn định và chính xác.
- Ví dụ: Nếu nhiệt độ lò hơi luôn thấp hơn điểm đặt, thành phần I sẽ tăng dần công suất của bộ gia nhiệt đến khi nhiệt độ đạt đúng yêu cầu, đảm bảo quy trình sản xuất diễn ra ổn định.
2. Điều Khiển Tốc Độ Động Cơ
Trong điều khiển động cơ, đặc biệt là động cơ có tải thay đổi liên tục, thành phần I trong bộ điều khiển PI/PID có vai trò điều chỉnh tốc độ sao cho bám sát với giá trị mong muốn. Điều này giúp hạn chế điểm bù phát sinh khi tải tăng hoặc giảm đột ngột.
- Ví dụ: Khi tải của động cơ tăng, tốc độ sẽ giảm, nhưng thành phần I sẽ tích lũy sai lệch và tăng tín hiệu điều khiển để đưa tốc độ trở lại đúng điểm đặt, giúp hệ thống vận hành trơn tru.
3. Hệ Thống Điều Hòa Không Khí
Trong các hệ thống điều hòa không khí, việc duy trì nhiệt độ ổn định là rất quan trọng để tạo ra không gian thoải mái và tiết kiệm năng lượng. Thành phần I giúp đảm bảo rằng sai lệch nhiệt độ được bù trừ, duy trì mức nhiệt độ mong muốn dù có biến động từ môi trường bên ngoài.
Ứng Dụng trong Xử Lý Tín Hiệu

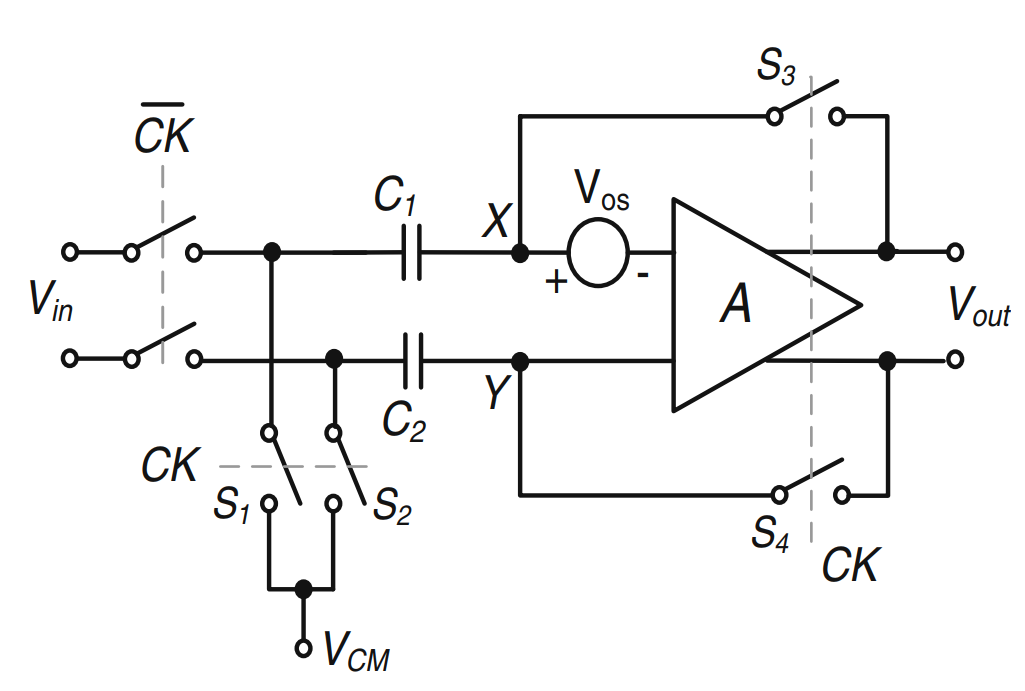

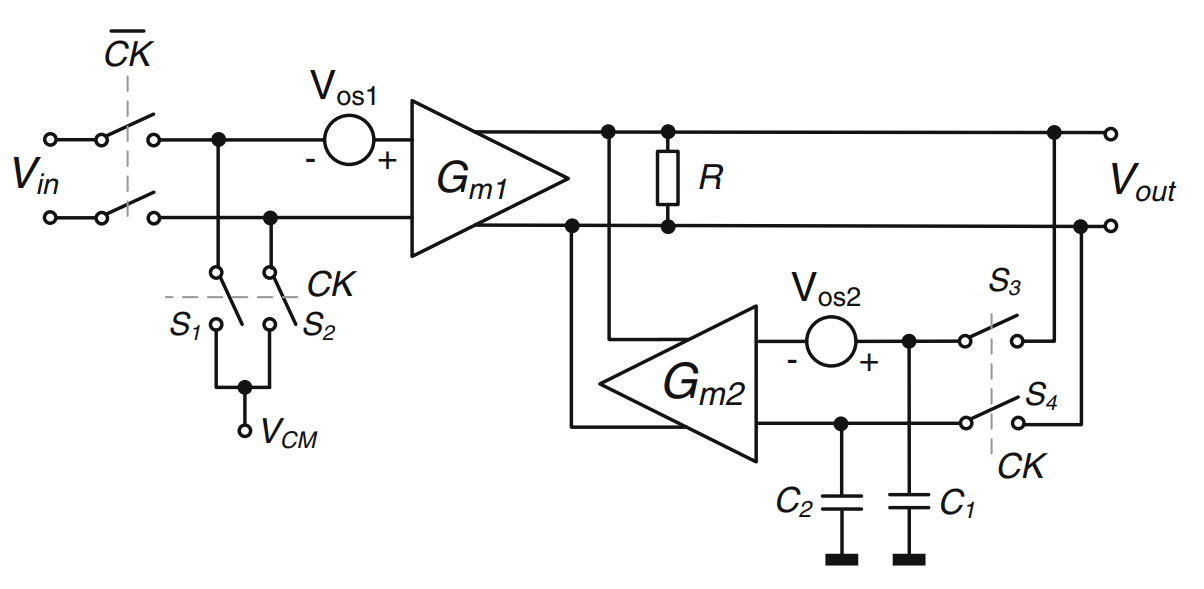

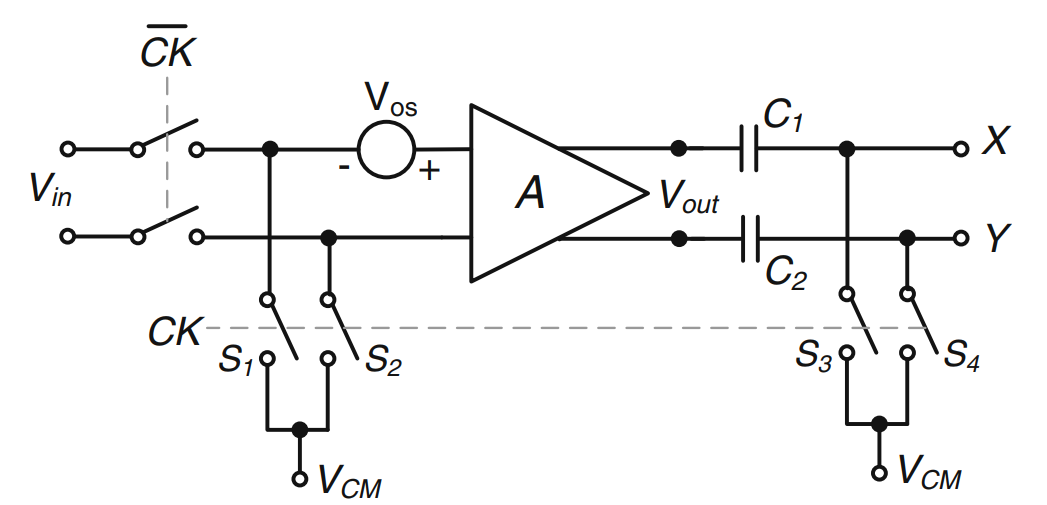

Trong lĩnh vực xử lý tín hiệu, hủy điểm bù giúp tín hiệu đầu ra bám sát tín hiệu đầu vào, giữ cho độ lệch ở mức thấp nhất. Điều này rất cần thiết trong các mạch điện tử và bộ khuếch đại, nơi yêu cầu độ chính xác cao trong xử lý tín hiệu.
- Ví dụ: Trong các bộ khuếch đại điện tử, thành phần I có thể giúp loại bỏ sai lệch tín hiệu bằng cách điều chỉnh tín hiệu đầu ra sao cho khớp với tín hiệu đầu vào, đảm bảo sự đồng bộ và chính xác của hệ thống.
Ứng Dụng Khác
1. Hệ Thống Cơ Điện
Trong các hệ thống cơ điện, chẳng hạn như băng chuyền trong nhà máy, thành phần I giúp điều khiển tốc độ của băng chuyền sao cho phù hợp với tốc độ sản xuất mong muốn, hạn chế sự trễ và đảm bảo đồng bộ hóa giữa các thiết bị.
2. Công Nghiệp Ô Tô
Trong hệ thống điều khiển phanh tự động và điều khiển hành trình (cruise control) của ô tô, thành phần I giúp duy trì tốc độ ổn định và giảm thiểu sai lệch. Khi xe gặp lực cản như gió hoặc địa hình thay đổi, thành phần I sẽ điều chỉnh công suất động cơ để giữ đúng tốc độ mong muốn.
5. Ưu Điểm và Nhược Điểm của Hủy Điểm Bù – Thành Phần Tích Phân (I)
Ưu Điểm
- Khả Năng Loại Bỏ Sai Lệch Lâu Dài (Offset)
Thành phần tích phân (I) giúp loại bỏ điểm bù lâu dài, đảm bảo rằng hệ thống có thể đạt đến điểm đặt (setpoint) chính xác, ngay cả khi có sai lệch kéo dài. Điều này giúp hệ thống duy trì hiệu suất ổn định và chính xác trong suốt quá trình vận hành. - Tăng Độ Chính Xác của Hệ Thống
Với khả năng tích lũy sai lệch và bù trừ cho các yếu tố gây sai lệch, thành phần I giúp hệ thống đạt độ chính xác cao hơn so với các bộ điều khiển chỉ có thành phần tỷ lệ (P). Điều này rất quan trọng trong các ứng dụng yêu cầu độ chính xác cao, chẳng hạn như điều khiển nhiệt độ hoặc điều khiển tốc độ. - Duy Trì Hiệu Suất Ổn Định
Thành phần I giúp hệ thống ổn định và duy trì hiệu suất mong muốn bất kể sự thay đổi từ bên ngoài, như biến đổi nhiệt độ môi trường hoặc tải đột ngột. Điều này giúp giảm thiểu sự can thiệp của người điều khiển, tăng tính tự động hóa và hiệu suất làm việc của hệ thống.
Nhược Điểm
- Gây Dao Động Trong Hệ Thống
Thành phần tích phân có thể gây ra dao động, đặc biệt khi tích lũy sai lệch quá mức. Nếu hệ thống không được điều chỉnh chính xác, tín hiệu điều khiển từ thành phần I có thể quá lớn, dẫn đến hiện tượng dao động và làm giảm độ ổn định của hệ thống. - Cần Điều Chỉnh Chính Xác
Để tránh mất ổn định, thành phần I cần được điều chỉnh cẩn thận. Quá nhiều tích phân có thể gây quá điều chỉnh (overshoot) và làm hệ thống dao động hoặc mất ổn định, trong khi quá ít tích phân có thể không đủ để loại bỏ điểm bù hoàn toàn. Điều này đòi hỏi kỹ thuật điều chỉnh phù hợp và có thể phức tạp trong thực tế. - Ảnh Hưởng Đến Tốc Độ Đáp Ứng
Việc tích lũy sai lệch theo thời gian có thể làm giảm tốc độ đáp ứng của hệ thống, khiến hệ thống có thể chậm hơn trong việc đạt đến điểm đặt khi có sai lệch lớn. Điều này có thể không phù hợp với các hệ thống yêu cầu phản hồi nhanh.
6. Các Lưu Ý Khi Thiết Kế Bộ Điều Khiển Với Thành Phần Tích Phân (I)
Điều Chỉnh Tích Phân Phù Hợp
- Xác Định Tham Số Thích Hợp cho Thành Phần I
- Hệ Số Tích Phân (Ki): Điều chỉnh hệ số tích phân (integral gain – Ki) là yếu tố quan trọng. Giá trị Ki càng lớn thì thành phần tích phân càng phản ứng nhanh với sai lệch, nhưng cũng dễ gây dao động nếu quá lớn. Giá trị Ki quá nhỏ thì tích phân sẽ không đủ mạnh để loại bỏ điểm bù.
- Phân Tích Đáp Ứng Của Hệ Thống: Trước khi thiết kế, cần phân tích đặc tính động học của hệ thống, xác định độ nhạy của hệ thống với sai lệch để đưa ra giá trị Ki phù hợp.
- Cách Điều Chỉnh Tối Ưu
- Phương Pháp Thử Và Sai: Thử các giá trị Ki khác nhau, quan sát phản ứng của hệ thống với các giá trị này để tìm ra giá trị tối ưu. Tuy nhiên, phương pháp này thường tốn nhiều thời gian.
- Điều Chỉnh Tự Động (Auto-Tuning): Một số bộ điều khiển tiên tiến hỗ trợ tính năng tự động điều chỉnh, giúp tối ưu hệ số Ki dựa trên đặc tính của hệ thống mà không cần can thiệp thủ công.
Các Phương Pháp Điều Chỉnh Khác
- Thêm Thành Phần D (Derivative) Để Hạn Chế Dao Động
- Sử dụng bộ điều khiển PID với thành phần D để giảm dao động do thành phần I gây ra. Thành phần D giúp ức chế sự thay đổi đột ngột của tín hiệu điều khiển, giảm hiện tượng dao động và quá điều chỉnh (overshoot).
- Ví dụ: Khi hệ thống có xu hướng dao động, thành phần D sẽ tạo ra phản ứng ngược lại, giúp hệ thống tiến dần đến điểm đặt một cách mượt mà hơn.
- Sử Dụng Bộ Lọc Tích Phân (Integral Windup Prevention)
- Bộ lọc tích phân ngăn ngừa hiện tượng tích lũy quá mức (integral windup), là tình trạng khi sai lệch kéo dài gây cho thành phần I tích lũy một lượng lớn, dẫn đến dao động lớn khi đạt điểm đặt.
- Các phương pháp phổ biến bao gồm Anti-Windup Clamping, cho phép giới hạn giá trị tích lũy của thành phần I khi hệ thống đã đạt điểm đặt.
- Sử Dụng Bộ Điều Khiển PID Thích Ứng (Adaptive PID Control)
- Thay Đổi Ki Khi Điều Kiện Hệ Thống Thay Đổi: Bộ điều khiển PID thích ứng tự động điều chỉnh các thông số P, I, và D khi điều kiện hoạt động của hệ thống thay đổi, giúp duy trì hiệu suất điều khiển tốt hơn và hạn chế dao động.
- Ứng Dụng Thực Tiễn: Được sử dụng phổ biến trong hệ thống nhiệt độ hoặc động cơ có tải thay đổi liên tục, giúp tối ưu hóa hệ thống khi tải và điều kiện vận hành thay đổi.
- Sử Dụng Bộ Điều Khiển Hai Vòng (Cascade Control)
- Bộ điều khiển hai vòng sử dụng thêm một vòng điều khiển thứ cấp giúp ổn định hệ thống trước khi áp dụng điều khiển tích phân ở vòng chính. Cách này làm giảm độ nhạy của thành phần I đối với các sai lệch nhỏ, từ đó giảm thiểu dao động và tăng độ ổn định.
7. Kết Luận
Tóm Tắt Các Lợi Ích của Hủy Điểm Bù – Thành Phần Tích Phân (I)
Thành phần tích phân (I) đóng vai trò quan trọng trong việc loại bỏ sai lệch lâu dài (offset) trong các hệ thống điều khiển tự động. Khả năng tích lũy và bù trừ sai lệch theo thời gian giúp thành phần I không chỉ cải thiện độ chính xác mà còn tối ưu hóa hiệu suất của hệ thống, đặc biệt là trong những ứng dụng đòi hỏi độ chính xác cao như điều khiển nhiệt độ, tốc độ động cơ, và các hệ thống tự động hóa công nghiệp. Nhờ thành phần I, hệ thống có thể duy trì độ ổn định, đạt điểm đặt một cách chính xác và tối thiểu hóa sự lệch lạc, nâng cao tính tự động hóa mà không cần can thiệp nhiều từ con người.
Ý Nghĩa Trong Các Hệ Thống Hiện Đại
Trong các hệ thống hiện đại, thành phần I là thành phần thiết yếu trong bộ điều khiển PI và PID, xuất hiện trong hầu hết các ngành công nghiệp, từ sản xuất, cơ điện, xử lý tín hiệu đến tự động hóa ô tô và robot. Sự phát triển của các hệ thống thông minh yêu cầu độ chính xác cao, do đó, thành phần I trở thành yếu tố không thể thiếu để đảm bảo hệ thống hoạt động ổn định và chính xác, bất kể những biến động không lường trước. Ngoài ra, việc sử dụng thành phần tích phân không chỉ đảm bảo hiệu quả cao hơn mà còn tăng khả năng điều chỉnh linh hoạt, làm nền tảng cho các hệ thống điều khiển tiên tiến và các ứng dụng thông minh trong tương lai.
