Phân Tích Mạch Khuếch Đại Transistor Khi Xem Xét Tín Hiệu Nhỏ

Mục Lục

I. Giới Thiệu

1. Đặt Vấn Đề

a. Khái Niệm Tín Hiệu Nhỏ (Small-Signal)

Tín hiệu nhỏ là tín hiệu có biên độ rất nhỏ so với mức hoạt động tĩnh (DC bias) của mạch khuếch đại. Trong phân tích mạch khuếch đại, tín hiệu nhỏ được sử dụng để đánh giá cách mạch đáp ứng và khuếch đại tín hiệu mà không làm thay đổi các điều kiện tĩnh.

Ví dụ: Tín hiệu âm thanh từ micro hoặc cảm biến thường được coi là tín hiệu nhỏ khi tới đầu vào mạch khuếch đại.

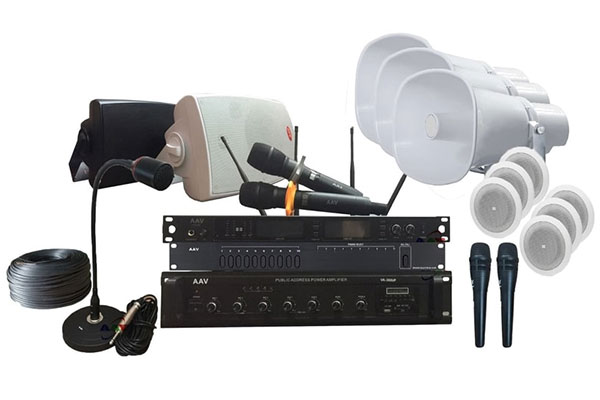

Phân Tích Mạch Khuếch Đại Transistor Khi Xem Xét Tín Hiệu Nhỏ — âm thanh đầu vào micro thường được coi là tín hiệu nhỏ

b. Ứng Dụng Thực Tế

Phân tích tín hiệu nhỏ đóng vai trò quan trọng trong:

Thiết kế mạch khuếch đại: Đảm bảo mạch có thể khuếch đại tín hiệu đầu vào mà không gây méo.
Kiểm tra hiệu suất mạch: Đánh giá các tham số như độ khuếch đại (A_v), trở kháng đầu vào (Z_in) và trở kháng đầu ra (Z_out) để đảm bảo mạch hoạt động hiệu quả.

Các ứng dụng thực tế bao gồm:

Hệ thống âm thanh.
Truyền thông không dây.
Xử lý tín hiệu trong cảm biến và thiết bị đo lường.

2. Mục Tiêu Bài Viết

Hiểu cách hoạt động của mạch khuếch đại transistor trong chế độ tín hiệu nhỏ: Tìm hiểu cách mạch khuếch đại xử lý tín hiệu nhỏ để tăng biên độ mà không làm thay đổi tần số hay gây méo tín hiệu.
Nắm bắt các yếu tố quan trọng trong thiết kế: Bao gồm:
- Trở kháng đầu vào (Z_in): Ảnh hưởng đến khả năng tiếp nhận tín hiệu từ nguồn.
- Trở kháng đầu ra (Z_out): Quyết định khả năng truyền tải tín hiệu đến tải.
- Độ khuếch đại tín hiệu (A_v): Đánh giá hiệu quả của mạch trong việc tăng cường tín hiệu đầu vào.

Bài viết sẽ cung cấp cái nhìn chi tiết về tín hiệu nhỏ và cách tối ưu hóa các tham số này trong thiết kế mạch khuếch đại.

II. Nguyên Lý Tín Hiệu Nhỏ Trong Mạch Transistor

1. Khái Niệm Tín Hiệu Nhỏ

a. Định Nghĩa

Tín hiệu nhỏ là các dao động nhỏ của điện áp hoặc dòng điện xung quanh điểm làm việc tĩnh (Q-point).
Trong phân tích tín hiệu nhỏ, transistor được tuyến tính hóa bằng cách sử dụng mô hình tương đương để đơn giản hóa việc tính toán và dự đoán hành vi mạch.

b. Mô Hình Tuyến Tính Hóa

Mô hình tín hiệu nhỏ sử dụng các tham số tương đương, như trở kháng, độ dẫn, và các thành phần tụ điện, để biểu diễn transistor trong điều kiện tín hiệu nhỏ.
Cách tiếp cận này cho phép phân tích dễ dàng các thông số như độ khuếch đại, trở kháng đầu vào/đầu ra và phản hồi.

2. Mô Hình Tín Hiệu Nhỏ Của Transistor

a. BJT (Bipolar Junction Transistor)

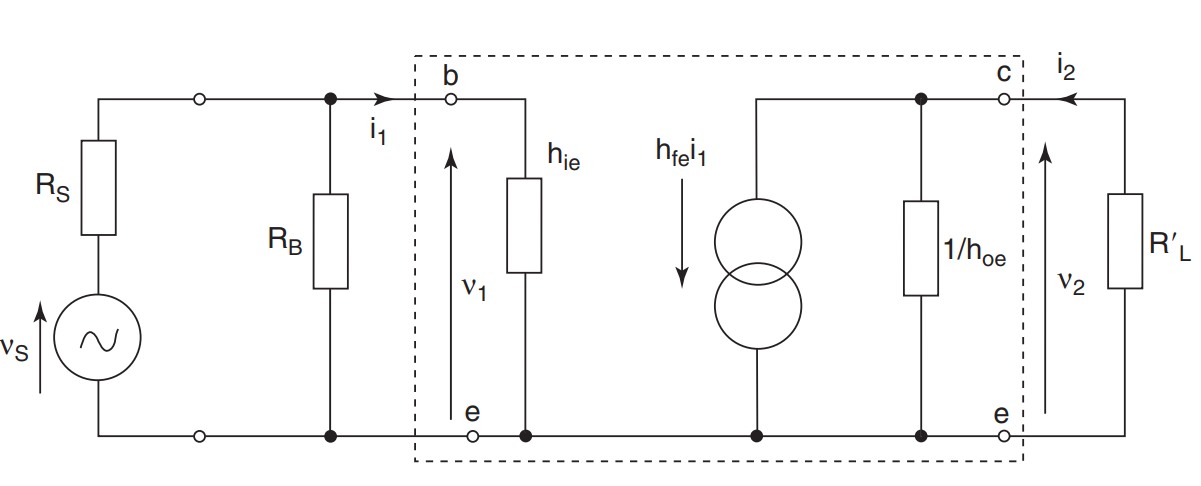

Mô Hình Tương Đương:
- r_π: Trở kháng đầu vào của cực gốc (base).
- g_m: Độ dẫn truyền, phản ánh mối quan hệ giữa dòng cực gốc (base) và cực góp (collector).
- r_o: Trở kháng đầu ra, biểu thị khả năng chống lại thay đổi điện áp ở cực góp.
Các Công Thức Quan Trọng:

- I_C: Dòng điện tại cực góp.
- V_T: Điện áp nhiệt (V_T≈26 mV tại nhiệt độ phòng).
- β: Hệ số khuếch đại dòng của transistor.

b. MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)

Mô Hình Tương Đương:
- gm: Độ dẫn truyền, liên quan đến sự thay đổi dòng I_D theo điện áp V_GS.
- r_o: Trở kháng đầu ra, phản ánh tác động của hiệu ứng Early trong MOSFET.
- C_gs,C_gd: Tụ ký sinh, biểu diễn các đặc tính tĩnh điện trong cấu trúc MOSFET.
Các Công Thức Quan Trọng:

- I_D: Dòng điện tại cực máng (drain).
- V_GS: Điện áp giữa cực cổng và cực nguồn.
- V_th: Điện áp ngưỡng.
- λ: Hệ số Early của MOSFET.

3. So Sánh Hai Loại Transistor

Tham Số	BJT	MOSFET
Độ dẫn g_m	Tỉ lệ với I_C	Tỉ lệ với I_D
Trở kháng r_o	Ảnh hưởng bởi h_OE	Tỉ lệ nghịch với λI_D
Ứng dụng	Khuếch đại dòng tín hiệu nhỏ, âm thanh	Khuếch đại tần số cao, xử lý tín hiệu số

Mô hình tín hiệu nhỏ của BJT và MOSFET là nền tảng để hiểu và thiết kế các mạch khuếch đại hiệu quả, đáp ứng các yêu cầu thực tế khác nhau.

III. Phân Tích Mạch Khuếch Đại Tín Hiệu Nhỏ

1. Các Cấu Hình Khuếch Đại Chính

a. Khuếch Đại Emitter Chung (Common-Emitter)

Đặc Điểm:
- Khuếch đại điện áp lớn.
- Trở kháng đầu vào trung bình.
- Đảo pha tín hiệu 180°.

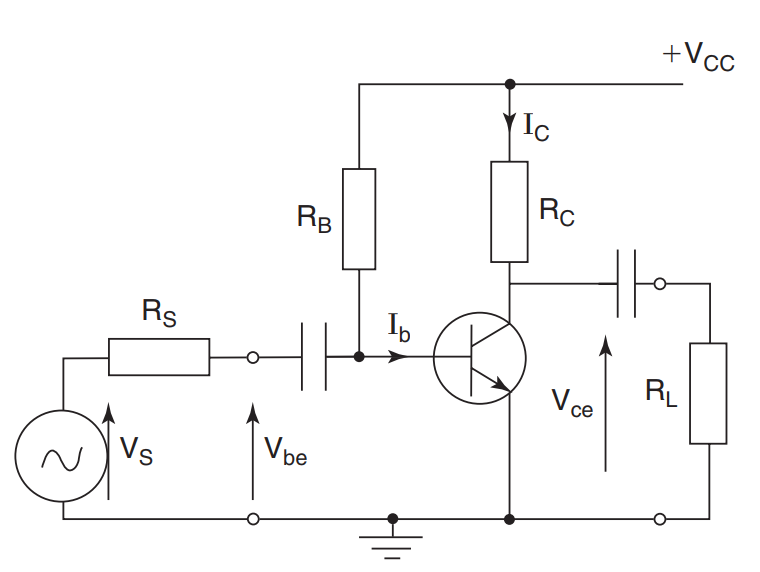

Sơ Đồ Mạch:
Mạch sử dụng transistor BJT với cực emitter nối đất qua điện trở và tải R_C nối vào cực collector.
Phương Trình Độ Khuếch Đại Điện Áp (A_v):

Trong đó:
- g_m=I_C/V_T: Độ dẫn truyền của transistor.
- R_C: Điện trở tải tại cực collector.

b. Khuếch Đại Base Chung (Common-Base)

Đặc Điểm:
- Trở kháng đầu vào thấp.
- Không đảo pha tín hiệu.
Phương Trình Độ Khuếch Đại Điện Áp (A_v)

Đây là cấu hình thường được sử dụng khi cần truyền tín hiệu ở tần số cao.

c. Khuếch Đại Collector Chung (Common-Collector)

Đặc Điểm:
- Trở kháng đầu vào cao.
- Trở kháng đầu ra thấp, giúp ghép nối tốt với tải.
- Độ khuếch đại điện áp gần bằng 1 (chủ yếu khuếch đại dòng điện).
Phương Trình Độ Khuếch Đại Điện Áp (A_v)

Đây là cấu hình lý tưởng để sử dụng làm tầng đệm (buffer).

2. Các Tham Số Quan Trọng Cần Phân Tích

a. Trở Kháng Đầu Vào (Z_in)

Biểu diễn khả năng tiếp nhận tín hiệu đầu vào.
Phụ thuộc vào cấu hình mạch và các thành phần bên trong như r_π và các điện trở ghép nối.

b. Trở Kháng Đầu Ra (Z_out)

Đánh giá khả năng truyền tín hiệu ra tải.
Ở cấu hình emitter chung, Z_out≈r_o∥R_C.

c. Độ Khuếch Đại

Điện áp (A_v): Tỷ lệ khuếch đại giữa điện áp đầu ra và đầu vào.
Dòng điện (A_i): Tỷ lệ khuếch đại giữa dòng điện đầu ra và đầu vào.

3. Ảnh Hưởng Của Các Thành Phần Trong Mạch

a. Tụ Điện Ghép (Coupling Capacitor)

Dùng để tách thành phần AC khỏi thành phần DC, giúp mạch hoạt động ổn định trong tín hiệu nhỏ.
Tụ ghép có thể ảnh hưởng đến đáp ứng tần số thấp của mạch.

b. Tác Động Của Tải (Load)

Tải (R_L) nối vào đầu ra làm thay đổi tổng trở đầu ra và độ khuếch đại của mạch.
Độ khuếch đại giảm khi tải quá nhỏ:

c. Ảnh Hưởng Của Tần Số

Tại tần số cao, các tụ ký sinh (C_gs,C_gd) và r_o làm giảm độ khuếch đại.
Phân tích tần số cao cần xem xét mô hình tín hiệu nhỏ mở rộng, bao gồm các thành phần điện dung.

Việc nắm vững các yếu tố trên giúp tối ưu hóa mạch khuếch đại cho từng ứng dụng cụ thể, từ khuếch đại tín hiệu âm thanh đến xử lý tín hiệu tần số cao.

IV. Ví Dụ Phân Tích Chi Tiết

1. Phân Tích Mạch Emitter Chung

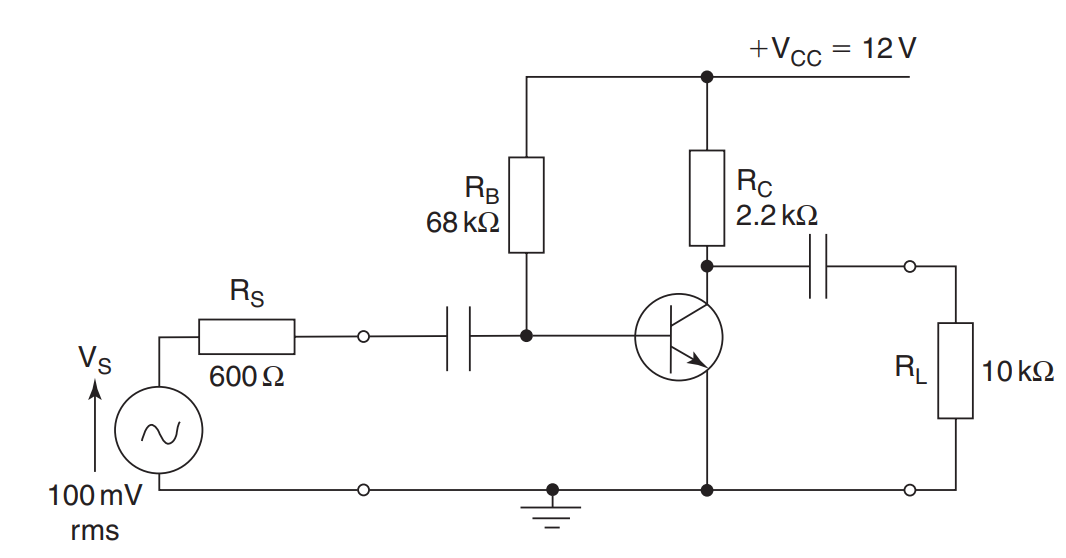

a. Sơ Đồ Mạch

Transistor BJT (NPN).
Tải R_C tại collector.
Điện trở R_B phân áp tại base để thiết lập điểm làm việc tĩnh (Q-point).
Điện trở emitter R_E ghép nối với đất qua tụ bypass C_E để tăng độ khuếch đại.

b. Thiết Lập Điểm Làm Việc Tĩnh (Q-point)

Điện áp và dòng tại các cực:

c. Mô Hình Hóa Tín Hiệu Nhỏ và Tính Các Tham Số

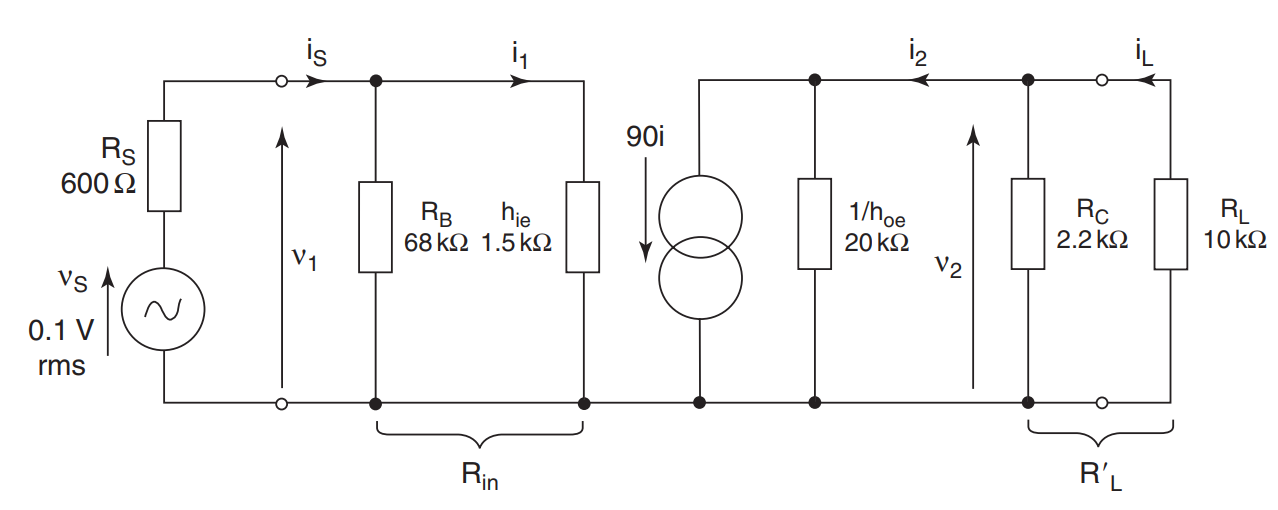

Mô Hình Tín Hiệu Nhỏ:
Sử dụng mô hình tín hiệu nhỏ của BJT với r_π, g_m, và r_o.
Độ Khuếch Đại Điện Áp (A_v):

trong đó:

Trở Kháng Đầu Vào (Z_in):

Trở Kháng Đầu Ra (Z_out):

2. Mở Rộng Với Tín Hiệu Tần Số Cao

a. Ảnh Hưởng Của Các Điện Dung Ký Sinh

Điện Dung C_gs và C_gd:
- C_gs: Gây suy giảm tín hiệu tại cực base-emitter ở tần số cao.
- C_gd: Tạo hiệu ứng Miller, làm tăng điện dung hiệu dụng tại đầu vào.
Điện Dung Hiệu Dụng (Miller):

b. Giới Hạn Băng Thông (Bandwidth)

Băng thông xác định bởi tần số cắt thấp (f_L) và tần số cắt cao (f_H).
Tần số cắt cao (f_H) liên quan đến hằng số thời gian RC:

3. Kết Luận Từ Phân Tích

Phân tích trên cho thấy cách các tham số tín hiệu nhỏ và các yếu tố tần số cao ảnh hưởng đến hiệu suất của mạch emitter chung. Điều này giúp kỹ sư hiểu rõ hơn để tối ưu hóa mạch trong ứng dụng thực tế, từ khuếch đại âm thanh đến xử lý tín hiệu cao tần.

V. Lợi Ích Và Ứng Dụng Của Phân Tích Tín Hiệu Nhỏ

1. Lợi Ích

a. Dự Đoán Hành Vi Mạch Khuếch Đại

Phân tích tín hiệu nhỏ giúp kỹ sư dự đoán chính xác cách mạch khuếch đại xử lý các tín hiệu thực tế, đặc biệt là các tín hiệu có biên độ nhỏ.
Đảm bảo rằng mạch hoạt động trong vùng tuyến tính, tránh hiện tượng méo tín hiệu.

b. Tối Ưu Hóa Thiết Kế

Đạt Độ Khuếch Đại Mong Muốn: Điều chỉnh các tham số như R_C, R_E, và điểm làm việc tĩnh (Q-point) để đạt độ khuếch đại điện áp hoặc dòng điện theo yêu cầu.
Giảm Nhiễu: Giúp nhận biết và xử lý các yếu tố gây nhiễu trong mạch, như điện dung ký sinh, tần số nhiễu.

2. Ứng Dụng

a. Mạch Khuếch Đại Âm Thanh

Dùng trong các thiết bị như ampli, loa, và micro.
Phân tích tín hiệu nhỏ giúp tối ưu hóa mạch để tái tạo âm thanh rõ ràng, trung thực với độ méo thấp.

b. Mạch Khuếch Đại RF (Radio Frequency)

Trong các hệ thống liên lạc không dây, ăng-ten, hoặc thiết bị thu phát tín hiệu.
Phân tích giúp đảm bảo khuếch đại chính xác tín hiệu RF ở băng thông cao.

c. Mạch Xử Lý Tín Hiệu (Signal Processing)

Trong các vi mạch xử lý tín hiệu, như bộ lọc, ADC/DAC, hoặc cảm biến.
Đảm bảo mạch xử lý tín hiệu đầu vào hiệu quả mà không làm biến dạng tín hiệu.

3. Kết Luận

Phân tích tín hiệu nhỏ không chỉ là công cụ quan trọng trong thiết kế mạch khuếch đại mà còn có ứng dụng rộng rãi trong các ngành công nghiệp điện tử. Hiểu rõ và áp dụng phân tích này giúp cải thiện hiệu suất và độ tin cậy của các hệ thống điện tử.

VI. Kết Luận

1. Tóm Tắt Nội Dung Chính

a. Tầm Quan Trọng Của Phân Tích Tín Hiệu Nhỏ

Tín hiệu nhỏ đóng vai trò cốt lõi trong việc hiểu và tối ưu hóa hoạt động của mạch khuếch đại transistor.
Phân tích này cho phép dự đoán hành vi mạch khi xử lý tín hiệu có biên độ nhỏ, đảm bảo hoạt động tuyến tính và ổn định.

b. Các Bước Phân Tích Quan Trọng

Thiết lập điểm làm việc tĩnh (Q-point).
Xây dựng mô hình tín hiệu nhỏ cho transistor (BJT hoặc MOSFET).
Tính toán các tham số như độ khuếch đại (A_v), trở kháng đầu vào (Z_in), trở kháng đầu ra (Z_out).
Phân tích ảnh hưởng của các thành phần như tụ ghép, tải, và tần số đến hiệu suất mạch.

2. Hướng Phát Triển

a. Phân Tích Phi Tuyến (Large-Signal Analysis)

Phân tích hành vi mạch khi xử lý tín hiệu lớn, bao gồm các hiện tượng như méo tín hiệu và hiệu ứng bão hòa.
Tập trung vào các ứng dụng yêu cầu biên độ tín hiệu lớn như trong các bộ khuếch đại công suất.

b. Thiết Kế Mạch Khuếch Đại Nhiều Tầng (Multi-Stage Amplifiers)

Phân tích và thiết kế các mạch khuếch đại gồm nhiều tầng để đạt được độ khuếch đại cao hơn và cải thiện băng thông.
Tích hợp các kỹ thuật giảm nhiễu và tối ưu hóa hiệu suất cho các ứng dụng phức tạp.

3. Lời Kết

Hiểu rõ về phân tích tín hiệu nhỏ không chỉ giúp nắm vững nguyên lý hoạt động của các mạch khuếch đại mà còn mở đường cho các ứng dụng và thiết kế tiên tiến trong lĩnh vực điện tử. Đây là nền tảng vững chắc để tiếp tục khám phá và phát triển các kỹ thuật phân tích phức tạp hơn.
