Tác động Của Nhiệt độ đến Transistor

Mục Lục

I. Giới Thiệu

1. Đặt Vấn Đề

Tầm Quan Trọng Của Transistor:
Transistor là linh kiện bán dẫn chủ chốt trong ngành điện tử, đảm nhiệm vai trò khuếch đại tín hiệu và chuyển mạch trong nhiều ứng dụng từ mạch analog đến kỹ thuật số.
Ảnh Hưởng Của Nhiệt Độ:
Nhiệt độ là một yếu tố quan trọng ảnh hưởng trực tiếp đến hoạt động của transistor. Các tham số quan trọng như dòng điện, điện áp ngưỡng, và độ khuếch đại có thể thay đổi khi nhiệt độ tăng hoặc giảm. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ ổn định cao hoặc hoạt động trong môi trường nhiệt độ khắc nghiệt.

2. Mục Tiêu Bài Viết

Giải Thích Sự Phụ Thuộc Vào Nhiệt Độ:
Phân tích chi tiết sự thay đổi của các tham số quan trọng trong transistor như dòng bão hòa, điện áp ngưỡng (MOSFET), và hệ số khuếch đại dòng (BJT) dưới tác động của nhiệt độ.
Đề Xuất Giải Pháp Giảm Thiểu:
Cung cấp các chiến lược thiết kế và kỹ thuật để giảm thiểu tác động tiêu cực của nhiệt độ, giúp đảm bảo hoạt động ổn định và tăng độ bền cho các mạch sử dụng transistor.

Trong các phần tiếp theo, bài viết sẽ phân tích cụ thể các yếu tố bị ảnh hưởng bởi nhiệt độ và cách tối ưu hóa thiết kế để kiểm soát vấn đề này.

II. Tác Động Của Nhiệt Độ Đến Transistor

1. Sự Thay Đổi Các Thông Số Vật Lý

a. Điện Áp Mối Nối P-N (V_BE)

Điện áp mối nối base-emitter (V_BE) của transistor BJT giảm khoảng 2–2.5 mV/°C khi nhiệt độ tăng.
Hiện tượng này làm thay đổi điểm làm việc tĩnh (Q-point), ảnh hưởng đến độ khuếch đại và hiệu suất của mạch khuếch đại.

b. Dòng Bão Hòa Ngược (I_S)

Dòng bão hòa ngược I_S tăng gấp đôi mỗi khi nhiệt độ tăng 10°C.
Kết quả là dòng collector I_C tăng ngay cả khi không thay đổi điện áp điều khiển V_BE, có thể gây bất ổn trong hoạt động của transistor.

2. Ảnh Hưởng Đến Hoạt Động Khuếch Đại

a. Độ Khuếch Đại Dòng (β)

Tham số khuếch đại dòng (β hoặc hFE) bị ảnh hưởng bởi nhiệt độ, làm thay đổi khả năng khuếch đại tín hiệu.
Điều này khiến mạch khuếch đại khó duy trì độ ổn định, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao.

b. Hiệu Ứng Nhiệt Điện Trở

Khi nhiệt độ tăng, dòng collector (I_C) tăng, dẫn đến công suất nhiệt (P = V_CE × I_C) tăng.
Nếu không được kiểm soát, hiệu ứng này có thể gây ra hiện tượng quá nhiệt (thermal runaway), làm hỏng transistor.

3. Các Hiệu Ứng Liên Quan Đến Tần Số

Ở nhiệt độ cao, tần số chuyển mạch (f_T) của transistor giảm, làm giảm hiệu quả hoạt động trong các ứng dụng tốc độ cao.
Nguyên nhân chính là sự thay đổi của:
- Điện dung mối nối: Tăng theo nhiệt độ, làm chậm tốc độ phản hồi.
- Trở kháng bên trong: Tăng theo nhiệt độ, ảnh hưởng đến hiệu suất truyền tín hiệu.

Việc hiểu rõ những tác động này giúp các kỹ sư thiết kế mạch đưa ra giải pháp kiểm soát và tối ưu hóa hiệu suất transistor trong các môi trường làm việc khác nhau.

III. Biện Pháp Giảm Thiểu Tác Động Của Nhiệt Độ

1. Sử Dụng Mạch Bù Nhiệt

a. Mạch Bù Nhiệt Với Diode Hoặc Transistor

Diode:
- Diode có đặc tính giảm điện áp tương tự như điện áp mối nối V_BE, giúp bù nhiệt và ổn định mạch khi nhiệt độ thay đổi.
- Được sử dụng phổ biến trong các mạch khuếch đại và nguồn dòng ổn định.
Transistor Bù Nhiệt:
- Một transistor bổ sung được thêm vào mạch để bù đắp sự thay đổi của dòng collector I_C khi nhiệt độ thay đổi.

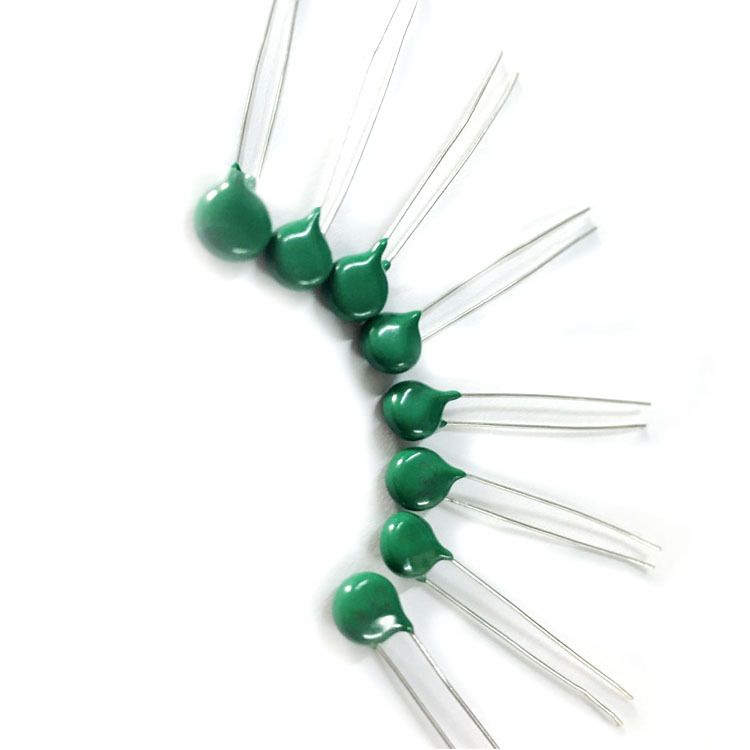

b. Sử Dụng Điện Trở Nhiệt (NTC/PTC)

NTC (Negative Temperature Coefficient):
- Trở kháng giảm khi nhiệt độ tăng, giúp hạn chế dòng tăng quá mức.
PTC (Positive Temperature Coefficient):
- Trở kháng tăng khi nhiệt độ tăng, bảo vệ mạch khỏi hiện tượng quá nhiệt.

2. Thiết Kế Mạch Ổn Định Điểm Làm Việc (Q-point)

a. Phản Hồi Âm (Negative Feedback)

Phản hồi âm giúp ổn định độ khuếch đại và giảm sự dao động của các tham số mạch do nhiệt độ.
Ứng dụng trong các mạch khuếch đại tín hiệu nhỏ và mạch nguồn dòng.

b. Mạch Phân Cực Tự Động

Phân Cực Emitter (Emitter Degeneration):
- Sử dụng điện trở tại cực emitter giúp giảm sự dao động của dòng collector I_C theo nhiệt độ.
- Phương pháp này giúp tăng tuyến tính và ổn định nhiệt cho mạch.

3. Giải Pháp Làm Mát Và Giảm Nhiệt

a. Tản Nhiệt

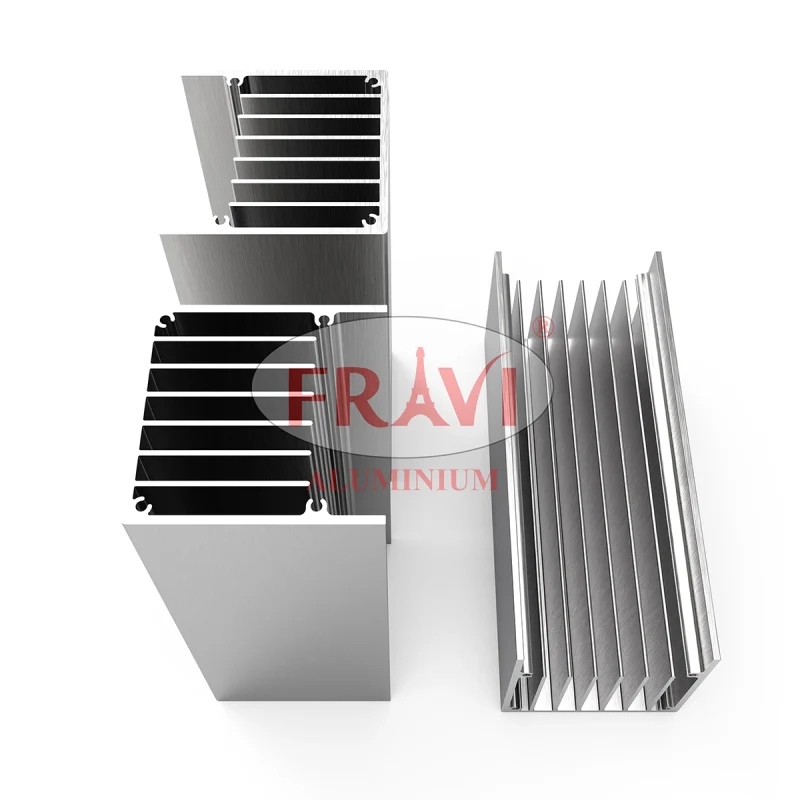

Tấm Tản Nhiệt:
- Lắp đặt tấm tản nhiệt trên transistor để tăng diện tích tiếp xúc và cải thiện hiệu quả tản nhiệt.
Quạt Làm Mát:
- Sử dụng quạt làm mát trong các mạch công suất lớn để duy trì nhiệt độ ổn định.

b. Hạn Chế Công Suất Tiêu Thụ

Giảm mức dòng điện và điện áp áp dụng cho transistor để giảm công suất nhiệt sinh ra, từ đó tránh hiện tượng quá nhiệt (thermal runaway).
Thiết kế mạch với các thành phần hiệu suất cao để giảm tổn hao nhiệt.

Những biện pháp này không chỉ giúp đảm bảo hiệu suất hoạt động ổn định mà còn tăng tuổi thọ của transistor trong các mạch điện tử phức tạp.

IV. Ví Dụ Minh Họa

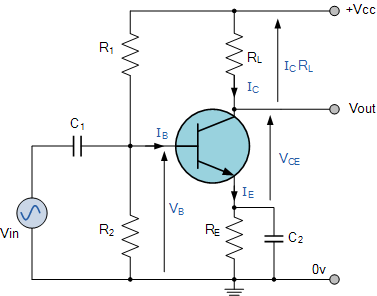

1. Phân Tích Mạch Khuếch Đại Emitter Chung Dưới Tác Động Của Nhiệt Độ

a. Hiện Tượng Giảm Điện Áp V_BE và Tăng Dòng Collector I_C

Điện áp V_BE giảm:
- V_BE giảm khoảng 2–2.5 mV/°C khi nhiệt độ tăng, dẫn đến sự thay đổi phân cực của transistor.
Dòng collector I_C tăng:
- Khi nhiệt độ tăng, dòng bão hòa ngược I_S tăng, làm dòng collector I_C tăng ngay cả khi không thay đổi điện áp V_BE.

b. Tính Toán Sự Thay Đổi Điểm Làm Việc (Q-point)

Giả sử một transistor có các thông số:

Điện áp cung cấp: V_CC=12 V.
Điện trở collector: R_C=2 kΩ.
Điện trở emitter: R_E=1 kΩ.
V_BE ban đầu ở 25^∘C: V_BE=0.7 V.
Dòng collector ban đầu: I_C=2 mA.

Khi nhiệt độ tăng 50°C:

ΔV_BE=−50×2.2 mV=−0.11 V.
V_BE,mới=0.7−0.11=0.59 V.
I_C mới:

⇒ Dòng collector tăng đáng kể, gây mất ổn định trong mạch.

2. Ứng Dụng Mạch Bù Nhiệt

a. Thiết Kế Mạch Ổn Định Nhiệt Sử Dụng Diode

Sơ đồ mạch:

Một diode được mắc nối tiếp với cực base của transistor để bù cho sự giảm V_BE.
Điện áp của diode giảm tương đương với ΔV_BE, giữ cho điểm làm việc ổn định.

b. Nguyên Lý Hoạt Động

Khi nhiệt độ tăng, điện áp trên diode giảm cùng tỉ lệ với V_BE, giúp duy trì dòng collector ổn định.
Phương trình hoạt động:

c. Ưu Điểm

Mạch bù nhiệt đơn giản, chi phí thấp.
Hiệu quả cao trong việc duy trì ổn định nhiệt cho mạch khuếch đại.

Những ví dụ này minh họa rõ ràng sự ảnh hưởng của nhiệt độ đến transistor và cách các biện pháp bù nhiệt có thể giải quyết vấn đề này trong thực tế thiết kế mạch.

V. Ứng Dụng Thực Tiễn

1. Trong Thiết Kế Mạch Khuếch Đại

Hệ thống âm thanh:
- Các mạch khuếch đại âm thanh (audio amplifiers) yêu cầu tín hiệu đầu ra trung thực và không bị méo dù nhiệt độ thay đổi.
- Ứng dụng mạch bù nhiệt giúp duy trì chất lượng âm thanh ổn định.

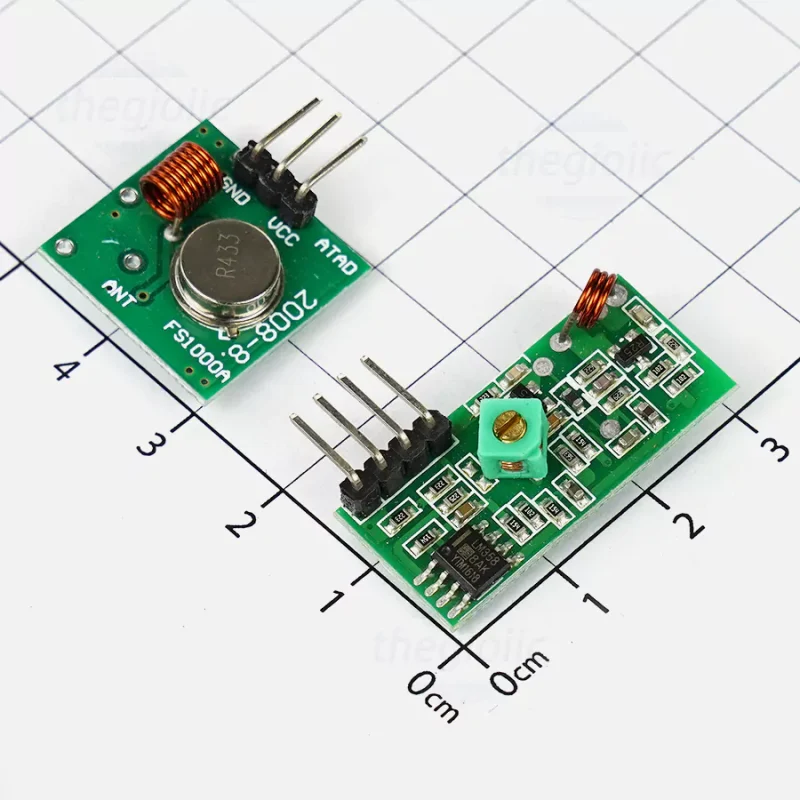

Mạch RF (Radio Frequency):
- Trong các ứng dụng truyền thông không dây, mạch khuếch đại RF cần hoạt động ổn định ở nhiều môi trường nhiệt độ khác nhau.
- Sử dụng các giải pháp ổn định nhiệt giúp giảm nhiễu tín hiệu và cải thiện hiệu suất.

2. Trong Thiết Kế Mạch Công Suất

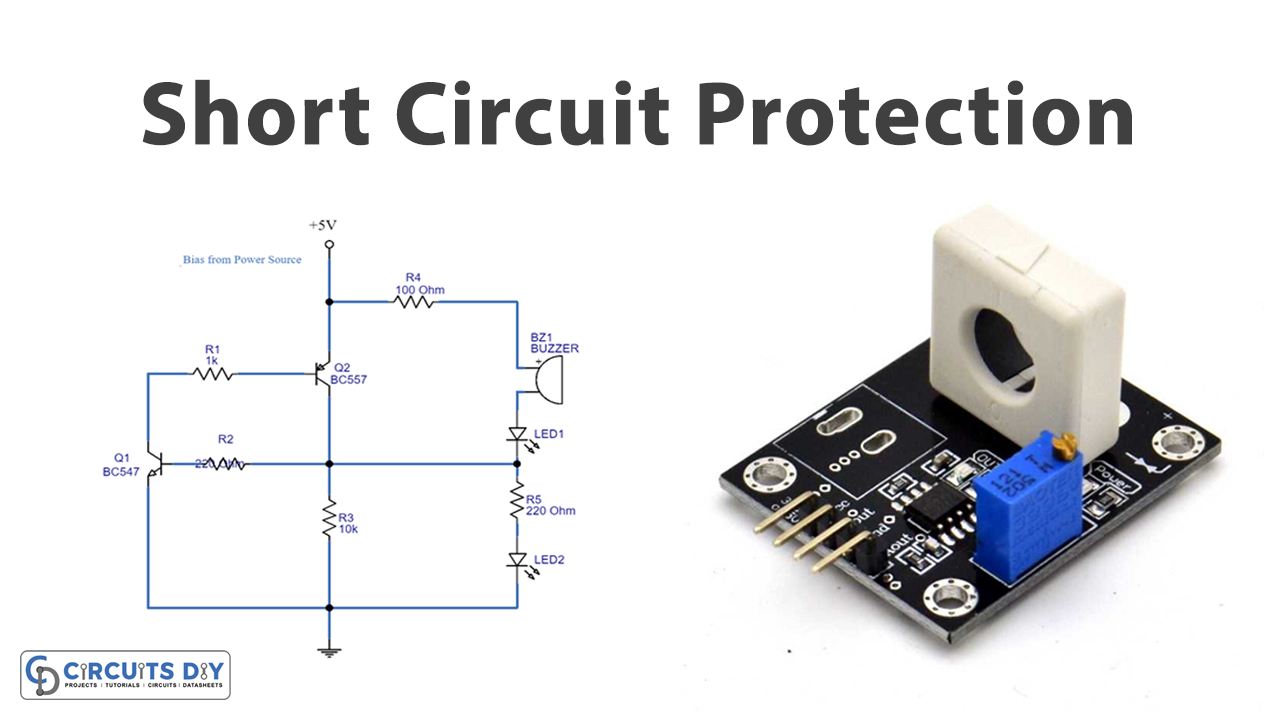

Bảo vệ transistor công suất:
- Trong các thiết bị công nghiệp như máy hàn, hệ thống truyền động hoặc nguồn cung cấp năng lượng, transistor công suất chịu tải lớn và dễ bị quá nhiệt.
- Kết hợp tản nhiệt và mạch phản hồi nhiệt để đảm bảo tuổi thọ và độ an toàn cho thiết bị.
Thiết bị làm việc liên tục:
- Các hệ thống như trạm viễn thông, trung tâm dữ liệu cần mạch công suất hoạt động ổn định 24/7.
- Ứng dụng các kỹ thuật giảm thiểu tác động nhiệt giúp giảm rủi ro hỏng hóc và tối ưu hiệu suất vận hành.

Kết Luận Ứng Dụng

Việc hiểu và kiểm soát tác động của nhiệt độ đến transistor không chỉ đảm bảo độ bền linh kiện mà còn tăng tính ổn định, hiệu quả của các hệ thống điện tử trong nhiều lĩnh vực thực tiễn.

VI. Kết Luận

1. Tóm Tắt Nội Dung Chính

Ảnh hưởng của nhiệt độ:
- Các tham số quan trọng của transistor như điện áp mối nối p-n (V_BE), dòng collector (I_C), và hệ số khuếch đại dòng (β) chịu tác động mạnh mẽ bởi nhiệt độ.
- Hiện tượng như giảm V_BE, tăng I_C, và nguy cơ quá nhiệt (thermal runaway) là những thách thức lớn trong thiết kế mạch.
Các giải pháp giảm thiểu:
- Sử dụng mạch bù nhiệt (diode, điện trở nhiệt) và thiết kế ổn định điểm làm việc.
- Ứng dụng tản nhiệt, phản hồi âm, và mạch phân cực tự động để đảm bảo hiệu suất và tuổi thọ của mạch.

2. Hướng Phát Triển

Nghiên cứu vật liệu bán dẫn mới:
- Tìm kiếm và phát triển các loại transistor có đặc tính nhiệt ổn định hơn, giảm thiểu sự phụ thuộc vào nhiệt độ.
Tích hợp công nghệ hiện đại:
- Sử dụng hệ thống cảm biến nhiệt và cơ chế tự điều chỉnh trong các mạch khuếch đại và công suất hiện đại.
- Phát triển mạch tích hợp có khả năng bù nhiệt tự động và quản lý năng lượng thông minh.

Kết Luận Tổng Quan

Hiểu rõ tác động của nhiệt độ đến transistor là yếu tố then chốt để đảm bảo hiệu quả và độ bền của các mạch điện tử. Các giải pháp giảm thiểu và hướng phát triển đã, đang và sẽ tiếp tục là lĩnh vực nghiên cứu quan trọng trong ngành công nghiệp điện tử.
