1. Bộ Lọc Thông Cao Thụ Động Là Gì?
Bộ lọc thông cao thụ động (Passive High-Pass Filter) là một loại mạch lọc được thiết kế để cho phép các tín hiệu tần số cao đi qua và ngăn chặn hoặc làm suy yếu các tín hiệu tần số thấp. Bộ lọc này được cấu thành từ các linh kiện thụ động như điện trở (R), tụ điện (C), và cuộn cảm (L) mà không cần cung cấp nguồn điện ngoài để hoạt động.
2. Nguyên Lý Hoạt Động của lọc thông cao
Bộ lọc thông cao thụ động dựa trên sự kết hợp giữa các thành phần thụ động để tạo ra một điểm cắt tần số (cutoff frequency), thường ký hiệu là fc. Tín hiệu tần số thấp dưới mức fc sẽ bị suy giảm hoặc chặn hoàn toàn, trong khi tín hiệu tần số cao hơn fc sẽ được cho phép đi qua.
a. Cấu tạo bằng tụ điện và điện trở (RC High-Pass Filter)
Cấu trúc phổ biến nhất của bộ lọc thông cao là sự kết hợp giữa tụ điện (C) và điện trở (R). Tụ điện có trở kháng nhỏ đối với tần số cao và trở kháng lớn đối với tần số thấp. Điều này cho phép tín hiệu tần số cao dễ dàng đi qua, trong khi tín hiệu tần số thấp bị cản trở.
Tần số cắt fc được tính theo công thức:
Trong đó:
R là điện trở (Ohm)
C là điện dung (Farad)
b. Cấu tạo bằng cuộn cảm và điện trở (RL High-Pass Filter)
Bộ lọc này cũng có thể được thiết kế bằng cách kết hợp cuộn cảm (L) và điện trở (R). Trong cấu trúc này, cuộn cảm có trở kháng lớn hơn đối với tần số thấp và nhỏ hơn đối với tần số cao.
Tần số cắt trong mạch RL được tính theo công thức:
Trong đó:
L là độ tự cảm (Henry)
R là điện trở (Ohm)
3. Đặc Điểm Chính của mạch RC
- Thụ động: Không yêu cầu nguồn điện ngoài để hoạt động.
- Tần số cắt: Là điểm tại đó tín hiệu bắt đầu được lọc. Tần số dưới mức này sẽ bị giảm cường độ.
- Độ suy giảm: Độ suy giảm của tín hiệu dưới tần số cắt thường là 6dB mỗi quãng tám đối với mạch RC đơn giản.
4. Ứng Dụng Bộ Lọc Thông Cao
Bộ lọc thông cao thụ động có nhiều ứng dụng trong các hệ thống điện tử và viễn thông, bao gồm:
- Âm thanh: Loại bỏ tạp âm tần số thấp trong hệ thống âm thanh.
- Truyền thông: Lọc bỏ các tần số không mong muốn trong tín hiệu radio.
- Mạch cảm biến: Sử dụng để phát hiện tín hiệu tần số cao trong các mạch cảm biến.
5. Ưu Và Nhược Điểm mạch lọc thông cao
Ưu điểm:
- Đơn giản và dễ thiết kế.
- Không tiêu thụ điện năng vì là mạch thụ động.
- Độ ổn định cao, không bị ảnh hưởng bởi nguồn điện.
Nhược điểm:
- Khả năng khuếch đại tín hiệu yếu, do đó không phù hợp cho các ứng dụng cần hiệu suất cao.
- Độ suy giảm tín hiệu không mạnh mẽ bằng các bộ lọc chủ động (có sử dụng linh kiện khuếch đại).
Bộ lọc thông cao hoàn toàn ngược lại với mạch bộ lọc thông thấp vì hai thành phần đã được hoán đổi cho nhau với tín hiệu đầu ra của bộ lọc hiện được lấy từ qua điện trở
Trong khi bộ lọc thông thấp chỉ cho phép tín hiệu đi qua dưới điểm tần số cắt của nó, ƒc , thì mạch lọc thông cao thụ động như tên gọi của nó, chỉ truyền tín hiệu trên điểm cắt đã chọn, ƒc loại bỏ mọi tín hiệu tần số thấp khỏi dạng sóng. Hãy xem xét mạch dưới đây.
6. Đáp Ứng và Phân Tích Tần Số của các mạch lọc thông cao

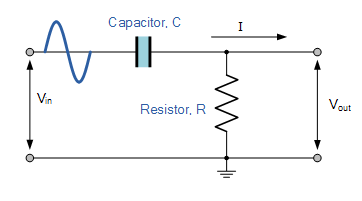

Mạch lọc thông cao
Trong cách bố trí mạch này, điện kháng của tụ điện rất cao ở tần số thấp nên tụ điện hoạt động giống như một mạch hở và chặn mọi tín hiệu đầu vào ở V IN cho đến khi đạt đến điểm tần số cắt ( ƒ C ). Trên điểm tần số giới hạn này, điện kháng của tụ điện đã giảm đủ để hoạt động giống như đoản mạch hơn cho phép tất cả tín hiệu đầu vào truyền trực tiếp đến đầu ra như minh họa bên dưới trong đường cong phản ứng của bộ lọc.

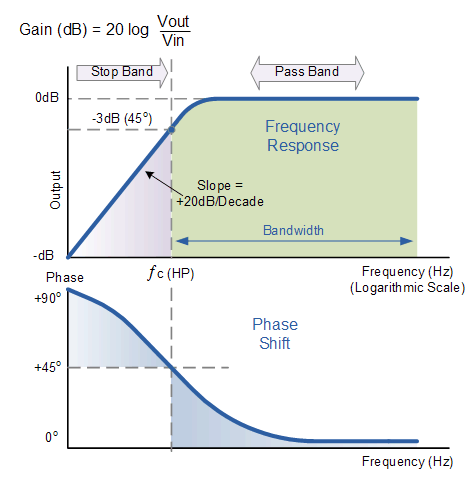

Đáp ứng tần số của bộ lọc thông cao bậc một
Đồ thị Bode hoặc Đường cong đáp ứng tần số ở trên đối với bộ lọc thông cao thụ động hoàn toàn trái ngược với bộ lọc thông thấp. Ở đây, tín hiệu bị suy giảm hoặc tắt dần ở tần số thấp với đầu ra tăng ở mức +20dB/dec (6dB/Octave) cho đến khi tần số đạt đến điểm giới hạn ( ƒc ) trong đó R = Xc . Nó có đường cong đáp ứng kéo dài từ vô cực đến tần số giới hạn, trong đó biên độ điện áp đầu ra là 1/√ 2 = 70,7% giá trị tín hiệu đầu vào hoặc -3dB (20 log (Vout/Vin)) của đầu vào giá trị.
Ngoài ra, chúng ta có thể thấy rằng góc pha ( Φ ) của tín hiệu đầu ra DẪN đầu vào và bằng +45 o ở tần số ƒc . Đường cong đáp ứng tần số cho bộ lọc này ngụ ý rằng bộ lọc có thể truyền tất cả tín hiệu đến vô cùng. Tuy nhiên, trong thực tế, đáp ứng của bộ lọc không kéo dài đến vô tận mà bị giới hạn bởi đặc tính điện của các bộ phận được sử dụng.
Điểm tần số giới hạn cho bộ lọc thông cao bậc nhất có thể được tìm thấy bằng cách sử dụng phương trình tương tự như của bộ lọc thông thấp, nhưng phương trình dịch pha được sửa đổi một chút để tính góc pha dương như minh họa bên dưới.
Tần số cắt và dịch pha
Độ lợi mạch, Av được tính bằng Vout/Vin (cường độ) và được tính như sau:
Ví dụ về bộ lọc thông cao bậc 1
Tính tần số cắt hoặc “điểm dừng” ( ƒc ) cho bộ lọc thông cao thụ động đơn giản bao gồm một tụ điện 82pF được mắc nối tiếp với điện trở 240kΩ.
Bộ lọc thông cao bậc hai

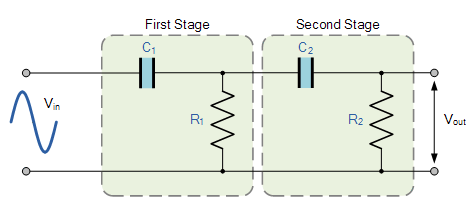

Tương tự như với các bộ lọc thông thấp, các giai đoạn của bộ lọc thông cao có thể được xếp tầng cùng nhau để tạo thành bộ lọc bậc hai (hai cực) như được hiển thị.
Mạch trên sử dụng hai bộ lọc bậc một được kết nối hoặc xếp tầng với nhau để tạo thành mạng thông cao bậc hai hoặc hai cực. Sau đó, giai đoạn lọc bậc một có thể được chuyển đổi thành loại bậc hai bằng cách sử dụng mạng RC bổ sung , giống như đối với bộ lọc thông thấp bậc 2 . Mạch lọc thông cao bậc hai thu được sẽ có độ dốc 40dB/thập kỷ (12dB/quãng tám).
Giống như bộ lọc thông thấp, tần số cắt ƒc được xác định bởi cả điện trở và tụ điện như sau.
Trong thực tế, việc xếp tầng các bộ lọc thụ động lại với nhau để tạo ra các bộ lọc bậc lớn hơn khó thực hiện chính xác vì trở kháng động của mỗi bậc bộ lọc ảnh hưởng đến mạng lân cận của nó. Tuy nhiên, để giảm hiệu ứng tải, chúng ta có thể làm cho trở kháng của mỗi tầng sau gấp 10 lần so với tầng trước, do đó R 2 = 10*R 1 và C 2 = 1/10 của C 1.
Tóm tắt bộ lọc thông cao
Chúng ta đã thấy rằng Bộ lọc thông cao thụ động hoàn toàn trái ngược với bộ lọc thông thấp. Bộ lọc này không có điện áp đầu ra từ DC (0Hz), cho đến điểm tần số cắt ( ƒc ) được chỉ định. Điểm tần số cắt thấp hơn này là 70,7% hoặc -3dB (dB = -20log V OUT /V IN ) của mức tăng điện áp được phép đi qua.
Dải tần số “bên dưới” điểm giới hạn này ƒc thường được gọi là Dải dừng trong khi dải tần số “trên” điểm giới hạn này thường được gọi là Dải thông.
Có thể tìm thấy tần số cắt, tần số góc hoặc điểm -3dB của bộ lọc thông cao bằng cách sử dụng công thức tiêu chuẩn: ƒc = 1/(2πRC) . Góc pha của tín hiệu đầu ra thu được ở ƒc là +45 o . Nói chung, bộ lọc thông cao ít bị biến dạng hơn bộ lọc thông thấp tương đương do tần số hoạt động cao hơn.
Một ứng dụng rất phổ biến của loại bộ lọc thụ động này là trong các bộ khuếch đại âm thanh như một tụ điện ghép nối giữa hai giai đoạn khuếch đại âm thanh và trong hệ thống loa để hướng tín hiệu tần số cao hơn đến các loa loại “tweeter” nhỏ hơn trong khi chặn các tín hiệu âm trầm thấp hơn hoặc bị chặn. cũng được sử dụng làm bộ lọc để giảm bất kỳ tiếng ồn tần số thấp hoặc biến dạng kiểu “ầm ầm”. Khi được sử dụng như thế này trong các ứng dụng âm thanh, bộ lọc thông cao đôi khi được gọi là bộ lọc “cắt thấp” hoặc “cắt âm trầm”.
Điện áp đầu ra Vout phụ thuộc vào hằng số thời gian và tần số của tín hiệu đầu vào như đã thấy trước đây. Với tín hiệu hình sin AC được áp vào mạch, nó hoạt động như một bộ lọc thông cao bậc 1 đơn giản. Nhưng nếu chúng ta thay đổi tín hiệu đầu vào thành tín hiệu hình “sóng vuông” có đầu vào gần như theo chiều dọc, thì đáp ứng của mạch sẽ thay đổi đáng kể và tạo ra một mạch thường được gọi là Bộ vi sai.
7. Bộ phân biệt RC và Mạch phân biệt
Bộ phân biệt RC
Cho đến nay, dạng sóng đầu vào của bộ lọc được coi là dạng hình sin hoặc dạng sóng hình sin bao gồm tín hiệu cơ bản và một số sóng hài hoạt động trong miền tần số mang lại cho chúng ta đáp ứng miền tần số cho bộ lọc. Tuy nhiên, nếu chúng ta cung cấp cho Bộ lọc thông cao một tín hiệu Sóng vuông hoạt động trong miền thời gian tạo ra đầu vào phản hồi xung hoặc bước, thì dạng sóng đầu ra sẽ bao gồm xung thời gian ngắn hoặc các xung như được hiển thị.

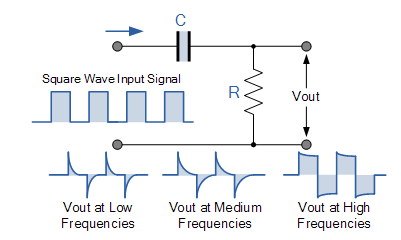

Mạch phân biệt RC
Mỗi chu kỳ của dạng sóng đầu vào sóng vuông tạo ra hai xung ở đầu ra, một dương và một âm và có biên độ bằng biên độ đầu vào. Tốc độ suy giảm của các xung phụ thuộc vào giá trị hằng số thời gian ( RC ) của cả hai thành phần ( t = R x C ) và giá trị của tần số đầu vào. Các xung đầu ra ngày càng giống hình dạng của tín hiệu đầu vào khi tần số tăng lên.
Xem thêm tại diencobacninh.com và các sơ đồ máy hàn hấp dẫn tại đây!
FAQ – Câu Hỏi Thường Gặp
Bộ lọc thông cao thụ động là gì, khác gì với bộ lọc chủ động?
– Bộ lọc thụ động dùng linh kiện thụ động như điện trở (R), tụ điện (C) hoặc cuộn cảm (L), không cần cung cấp nguồn bên ngoài để hoạt động.
– Bộ lọc chủ động thường có thêm linh kiện như op-amp để khuếch đại hoặc điều chỉnh tín hiệu.
– Khác biệt lớn: bộ lọc chủ động có thể khuếch đại tín hiệu và có đáp ứng mạnh hơn tần số, trong khi bộ lọc thụ động đơn giản, ổn định nhưng khả năng khuếch đại hạn chế.
Làm thế nào để tính tần số cắt (fc) của bộ lọc thông cao RC?
– Với mạch RC đơn giản, tần số cắt được tính theo công thức trong hình
Trong đó R là điện trở, C là điện dung của tụ. Điện Cơ Bắc Ninh
– Khi tần số thấp hơn fc, tín hiệu bị suy giảm; khi cao hơn fc, tín hiệu được truyền qua.
Tại sao bộ lọc RC đơn giản suy giảm 6 dB/quãng tám?
– Vì trở kháng của tụ điện thay đổi theo tần số: ở tần số thấp, tụ có trở kháng lớn nên chặn tín hiệu; ở tần số cao, tụ có trở kháng nhỏ nên cho tín hiệu qua.
– Mỗi bậc RC thường có độ suy yếu ~6 dB/quãng tám (tương đương 20 dB/decade) trong vùng tần dưới tần số cắt.
Có thể nối các tầng lọc thông cao để tăng độ dốc không?
– Có thể, bằng cách xếp tầng nhiều mạch RC hoặc mạch RL để tạo thành bộ lọc bậc cao hơn (ví dụ bậc 2, bậc 3).
– Khi xếp tầng, cần lưu ý ảnh hưởng của trở kháng tầng trước với tầng sau để tránh làm sai đáp ứng lý thuyết.
Những ứng dụng thực tế phổ biến của bộ lọc thông cao thụ động?
– Loại bỏ tạp âm tần số thấp trong hệ thống âm thanh (ví dụ lọc bass “rền”)
– Trong hệ thống truyền thông, dùng để lọc bỏ các tín hiệu tần số thấp không mong muốn trước khi xử lý.
– Lọc trong mạch cảm biến, để chỉ lấy tín hiệu có tần số cao, loại bỏ tín hiệu nền chậm, drift.
– Trong hệ thống loa, lọc tín hiệu cao để đưa vào loa tweeter (loa cao tần).
Ưu điểm và hạn chế khi dùng bộ lọc thông cao thụ động?
– Ưu điểm: cấu trúc đơn giản, chi phí thấp, không cần nguồn ngoài, độ ổn định cao.
– Nhược điểm: không khuếch đại được tín hiệu, độ suy giảm hạn chế, khi cần lọc mạnh hoặc độ dốc lớn thì không linh hoạt bằng bộ lọc chủ động.
Khi nào nên dùng bộ lọc thông cao chủ động thay vì thụ động?
– Khi tín hiệu yếu, cần khuếch đại thêm, hoặc muốn tăng độ dốc lọc, giảm méo, bù pha tốt hơn → nên dùng bộ lọc chủ động.
– Khi hệ thống cần độ ổn định cao, bù sai lệch linh kiện hoặc điều chỉnh linh hoạt → bộ lọc chủ động sẽ linh động hơn.
