Đầu Nối Được Bảo Vệ (Protected Connector) – Khái Niệm, Cấu Tạo & Ứng Dụng

Giới Thiệu & Tại Sao Cần Đầu Nối Được Bảo Vệ

Trong các hệ thống điện tử và công nghiệp, đầu nối (connector) đóng vai trò cầu nối quan trọng giúp truyền tín hiệu và năng lượng giữa các bo mạch hoặc thiết bị. Tuy nhiên, đầu nối cũng là bộ phận dễ bị hư hại nhất do thường xuyên tiếp xúc cơ học và tác động từ môi trường.

🔹 Vì sao cần đầu nối được bảo vệ?

• Chống bụi bẩn & ẩm ướt: Đầu nối không được bảo vệ dễ bị oxi hóa, gây tiếp xúc kém hoặc hỏng hóc.
• Tăng tuổi thọ: Lớp bảo vệ giúp giảm hao mòn do cắm/rút nhiều lần.
• Đảm bảo độ tin cậy tín hiệu: Bảo vệ tiếp điểm tránh nhiễu, giảm sụt áp và duy trì kết nối ổn định.
• An toàn khi vận hành: Giúp tránh chập điện, đoản mạch hoặc hỏng mạch do tác động ngoài ý muốn.

👉 Chính vì vậy, trong các ứng dụng từ máy tính, thiết bị viễn thông, xe điện đến máy công nghiệp, việc sử dụng đầu nối có bảo vệ (shielded/protected connector) trở nên cần thiết để tăng độ bền và độ tin cậy cho toàn hệ thống.

Cấu Tạo & Các Thành Phần Chính

Đầu nối được bảo vệ (protected connector) thường có thiết kế phức tạp hơn so với đầu nối tiêu chuẩn. Các thành phần chính bao gồm:

Vỏ bảo vệ (Housing)

• Là lớp ngoài cùng, thường làm từ nhựa kỹ thuật, hợp kim nhôm hoặc thép không gỉ.
• Giúp bảo vệ các chân tiếp điểm khỏi va đập cơ học, bụi bẩn và môi trường khắc nghiệt.
• Một số loại vỏ còn tích hợp khả năng chịu nhiệt cao và kháng hóa chất.

Xem thêm: Đầu nối nhiều chân

Ron / Gasket chống nước / bụi

• Là lớp gioăng cao su hoặc silicone bao quanh phần tiếp xúc.
• Giúp ngăn bụi, hơi ẩm và chất lỏng xâm nhập vào bên trong.
• Xác định cấp độ bảo vệ IP (IP65, IP67, IP68…), phù hợp với yêu cầu môi trường.

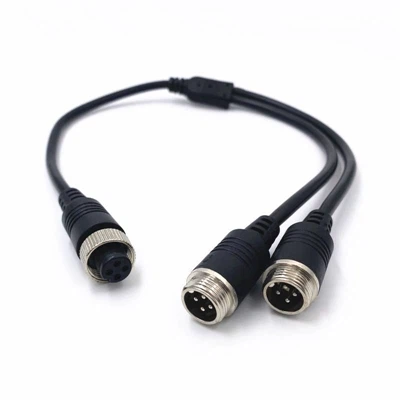

Màng chắn EMI / RFI

• Một lớp vật liệu dẫn điện (thường là kim loại hoặc lưới đồng) dùng để giảm nhiễu điện từ (EMI) và sóng vô tuyến (RFI).
• Đặc biệt quan trọng trong các thiết bị viễn thông, hàng không, y tế và công nghiệp chính xác.

Cơ cấu khóa (Locking Mechanism)

Một số loại còn có tính năng chống tháo rời ngoài ý muốn để tăng an toàn.

Giúp cố định đầu nối chắc chắn, tránh tình trạng lỏng hoặc rơi ra khi rung lắc hoặc va đập.

Có thể là khóa xoay, chốt bấm, hoặc cơ cấu vặn ren.

Các Tiêu Chuẩn Bảo Vệ Thông Dụng

Trong thực tế, đầu nối được bảo vệ cần đáp ứng những tiêu chuẩn quốc tế để đảm bảo độ bền, an toàn và độ tin cậy khi sử dụng trong nhiều môi trường khác nhau. Một số tiêu chuẩn phổ biến gồm:

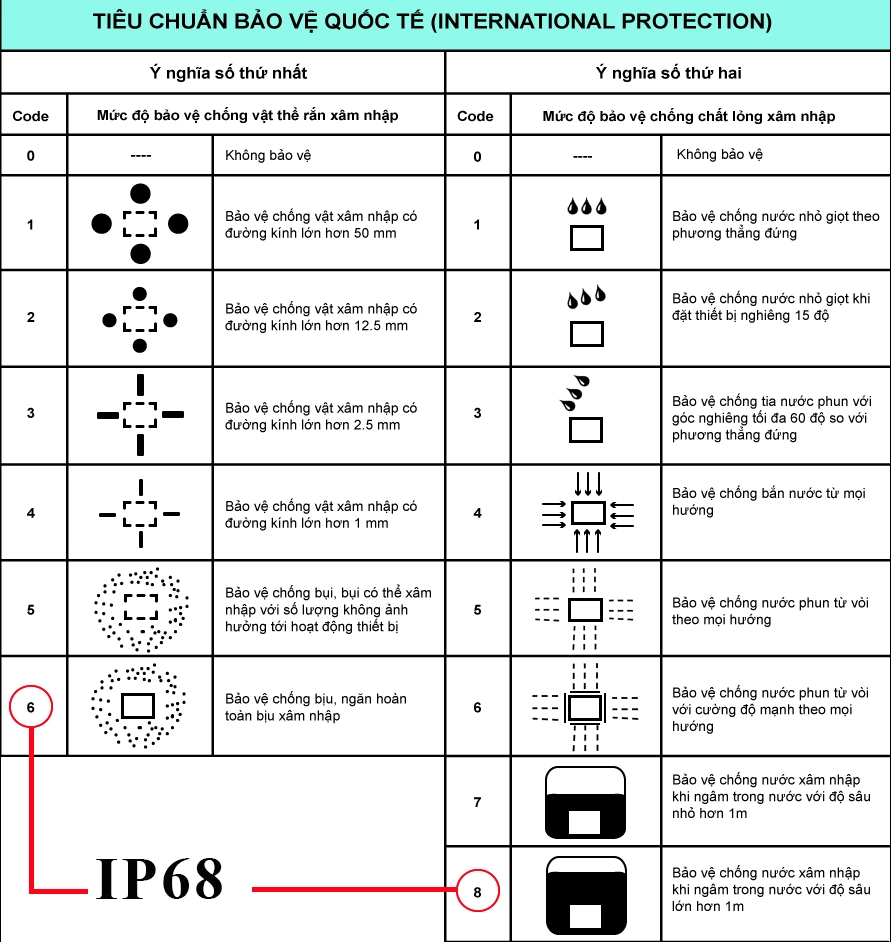

Tiêu chuẩn IP (IP65, IP67, IP68…)

• IP (Ingress Protection) là tiêu chuẩn quốc tế (IEC 60529) đánh giá khả năng chống bụi và chống nước của thiết bị.
• Ví dụ:
  • IP65: Chống bụi hoàn toàn, chống tia nước áp lực thấp.
  • IP67: Chống bụi hoàn toàn, ngâm được trong nước ở độ sâu 1m trong thời gian ngắn.
  • IP68: Chống bụi hoàn toàn, ngâm nước lâu dài với độ sâu lớn hơn 1m (tùy nhà sản xuất).
• Đây là tiêu chuẩn quan trọng khi dùng trong môi trường ngoài trời, công nghiệp, hàng hải hoặc xe điện.

MIL-SPEC / Tiêu chuẩn công nghiệp / quân sự

• MIL-SPEC (Military Specification – Mỹ):
  • Được dùng trong thiết bị quân sự và hàng không vũ trụ.
  • Đảm bảo đầu nối hoạt động ổn định trong điều kiện nhiệt độ, độ rung, độ ẩm, áp suất khắc nghiệt.
• Tiêu chuẩn công nghiệp (IEC, UL, ISO…):
  • Được áp dụng rộng rãi trong lĩnh vực tự động hóa, điện tử, năng lượng, y tế.
  • Đảm bảo an toàn khi vận hành lâu dài, phù hợp với yêu cầu sản xuất hàng loạt.

👉 Tùy theo ứng dụng (dân dụng, công nghiệp hay quân sự), lựa chọn tiêu chuẩn bảo vệ phù hợp sẽ giúp tối ưu tuổi thọ và độ tin cậy của hệ thống.

Ưu Điểm & Hạn Chế

Ưu điểm

• Bảo vệ môi trường: Chống bụi, ẩm, hóa chất và tác động cơ học, phù hợp cho môi trường công nghiệp hoặc ngoài trời.
• Đảm bảo độ tin cậy tín hiệu: Nhờ lớp chắn EMI/RFI, giảm nhiễu điện từ, duy trì chất lượng truyền dữ liệu và tín hiệu ổn định.
• Tuổi thọ cao: Vỏ bảo vệ và ron kín giúp giảm hao mòn tiếp điểm, tăng số lần cắm/rút.
• An toàn hơn: Giảm nguy cơ chập mạch, đoản mạch hoặc hỏng hóc do tác động bên ngoài.

Xem thêm: Đầu nối cạnh

Hạn chế

Không phải lúc nào cũng cần thiết: Với các ứng dụng đơn giản, việc dùng đầu nối bảo vệ có thể gây lãng phí.

Chi phí cao: So với đầu nối thường, loại có bảo vệ tốn kém hơn cả về sản xuất lẫn thay thế.

Kích thước lớn hơn: Do có thêm lớp housing, ron, khóa… nên chiếm nhiều không gian trên thiết bị.

Khó bảo trì / thay thế: Cấu tạo phức tạp, cần dụng cụ chuyên dụng khi tháo lắp.

Ứng Dụng Thực Tế

Trong môi trường công nghiệp / nhà máy

• Đầu nối bảo vệ được dùng trong máy móc tự động hóa, robot công nghiệp, hệ thống điều khiển PLC.
• Chịu được rung lắc, bụi bẩn, dầu mỡ và hóa chất – những yếu tố thường gặp trong nhà máy.
• Giúp duy trì kết nối ổn định, hạn chế sự cố dừng máy ngoài ý muốn.

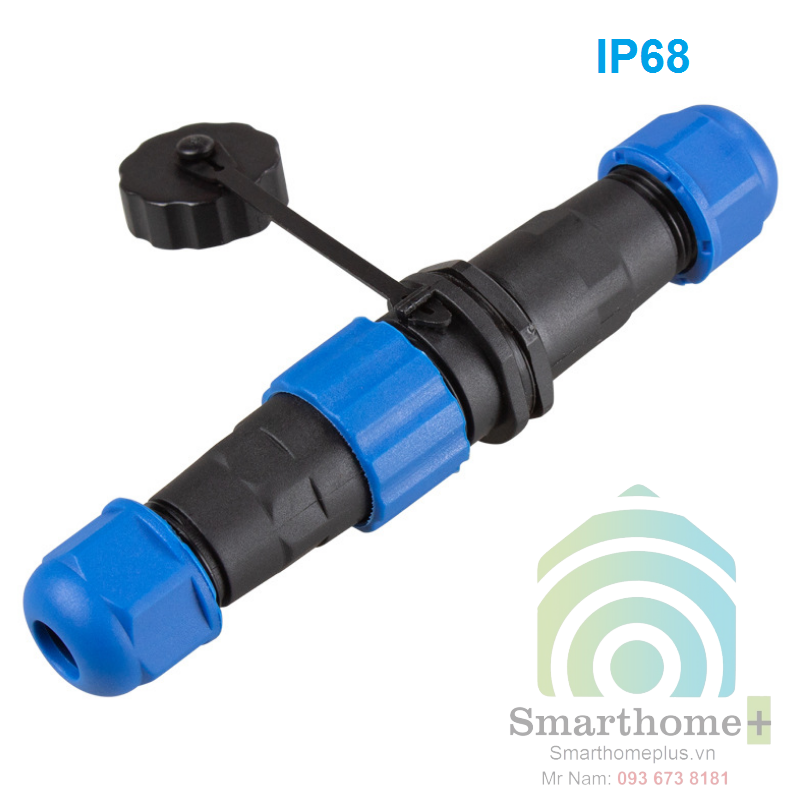

Ngoài trời / thiết bị viễn thông / camera

• Ứng dụng trong trạm phát sóng, camera giám sát, hệ thống năng lượng mặt trời, xe điện, thiết bị hàng hải.
• Đòi hỏi khả năng chống nước (IP67, IP68), chống tia UV và thay đổi nhiệt độ khắc nghiệt.
• Đảm bảo hệ thống hoạt động ổn định 24/7, kể cả trong điều kiện thời tiết xấu.

Y tế, thiết bị nhạy cảm

• Trong máy thở, máy siêu âm, thiết bị xét nghiệm – yêu cầu tín hiệu chính xác, không nhiễu, không sai lệch.
• Đầu nối bảo vệ EMI/RFI giúp giảm nguy cơ ảnh hưởng đến kết quả đo lường và chẩn đoán.
• Vật liệu chế tạo thường kháng khuẩn, dễ vệ sinh và đạt tiêu chuẩn an toàn y tế.

Cách Sử Dụng & Lắp Đặt Đúng

Chọn đầu nối + cáp vỏ bọc thích hợp

• Luôn chọn đầu nối tương thích với chuẩn IP hoặc MIL-SPEC theo môi trường sử dụng.
• Với hệ thống cần chống nhiễu, nên kết hợp với cáp vỏ bọc (shielded cable) để đạt hiệu quả tối ưu.
• Đảm bảo đường kính cáp phù hợp với lỗ cáp trên connector để giữ kín chống nước, bụi.

Xem thêm: Đầu nối điện tử

Nối đất & che chắn (shielding)

• Đầu nối bảo vệ EMI/RFI cần được nối đất đúng chuẩn để phát huy tác dụng giảm nhiễu.
• Nếu hệ thống có nhiều điểm nối đất, nên thiết kế điểm nối đất chung để tránh vòng lặp gây nhiễu.
• Lớp vỏ kim loại hoặc màng chắn trên connector cần được tiếp xúc tốt với vỏ thiết bị.

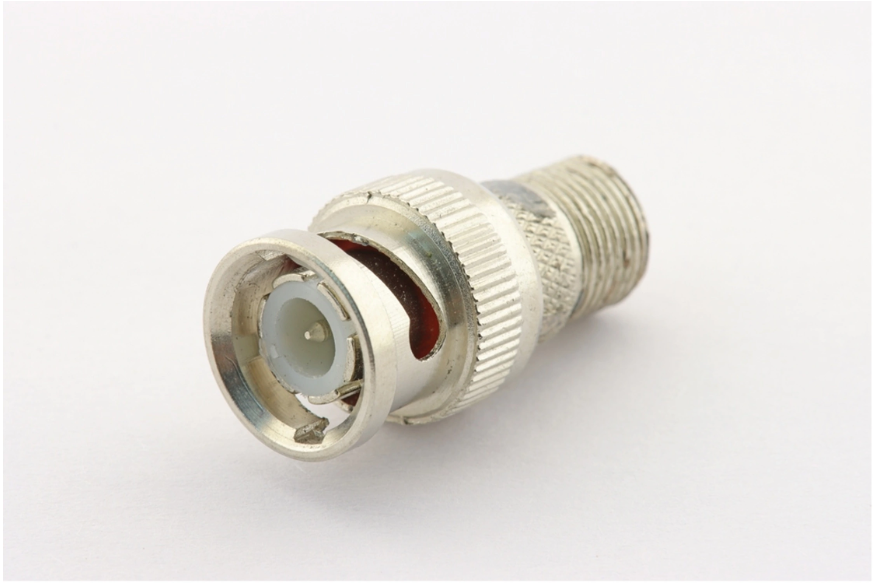

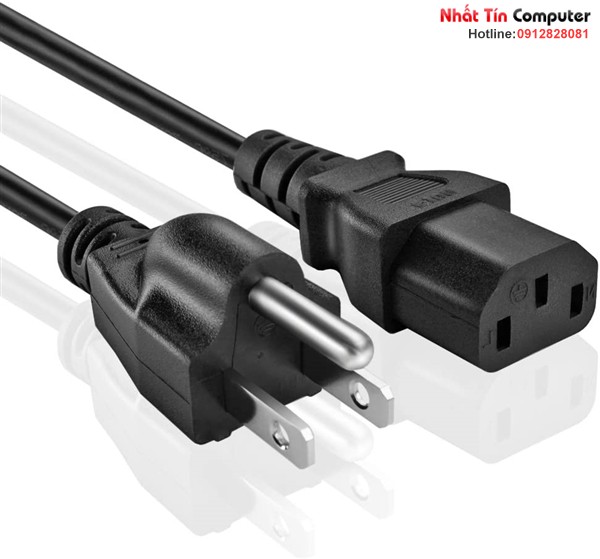

Bảo vệ ESD

• Khi lắp đặt trong môi trường dễ phát sinh tĩnh điện (ESD), cần trang bị vòng tay chống tĩnh điện và thảm cách điện.
• Một số đầu nối chuyên dụng tích hợp mạch bảo vệ ESD giúp chống xung điện áp bất ngờ.
• Tránh cắm/rút đầu nối khi thiết bị đang hoạt động nếu không có cơ chế bảo vệ.

Khi Không Có Khung Đất / Vỏ Kim Loại

Trong nhiều thiết bị nhỏ gọn hoặc bo mạch nhúng, không phải lúc nào cũng có khung kim loại hoặc vỏ dẫn điện để nối đất trực tiếp. Khi đó, việc sử dụng đầu nối bảo vệ cần có các giải pháp thay thế:

• Sử dụng lớp shielding tích hợp trong cáp: Nếu không có vỏ kim loại, hãy chọn loại cáp bọc lưới đồng hoặc nhôm, sau đó nối lớp lưới này về điểm mass chung trên mạch.
• Tạo điểm nối đất nhân tạo: Dùng plane đồng (copper pour) trên PCB làm mặt đất giả, sau đó liên kết với đầu nối qua pad chuyên dụng.
• Thêm linh kiện chống nhiễu: Gắn hạt ferrite, tụ lọc EMI, hoặc TVS diode tại cổng đầu nối để giảm ảnh hưởng của nhiễu điện từ.
• Vỏ nhựa + phủ dẫn điện: Với một số thiết bị, có thể dùng lớp phủ carbon hoặc mạ kim loại mỏng bên trong vỏ nhựa, sau đó nối lớp phủ này với mass.
• Tách mass tín hiệu và mass nguồn hợp lý: Đảm bảo bố trí layout PCB đúng kỹ thuật để tránh vòng lặp gây nhiễu.

👉 Giải pháp này đặc biệt quan trọng trong các thiết bị IoT, module nhỏ gọn, hoặc thiết bị cầm tay, nơi không thể trang bị vỏ kim loại toàn phần nhưng vẫn cần độ tin cậy tín hiệu.

Các Sai Lầm Thường Gặp & Lưu Ý Thiết Kế

Sai lầm thường gặp

• Chọn sai chuẩn IP: Nhiều người dùng đầu nối IP65 trong môi trường ngoài trời khắc nghiệt, dẫn đến hỏng hóc nhanh chóng thay vì dùng IP67/IP68.
• Không tính đến rung động / va đập: Dùng đầu nối thường trong máy móc công nghiệp mà không có cơ cấu khóa, gây lỏng và mất kết nối.
• Bỏ qua EMI/RFI: Thiết kế không có che chắn chống nhiễu khiến tín hiệu dữ liệu bị sai lệch hoặc giảm tốc độ.
• Kích thước không phù hợp: Chọn connector quá to/nhỏ so với dây cáp hoặc PCB, làm giảm độ bền cơ học.
• Lắp đặt sai cách: Không siết chặt khóa, để ron chống nước không khớp, dẫn đến nước/ẩm xâm nhập.

Xem thêm: Đầu nối – Connector

Lưu ý khi thiết kế

• Luôn đánh giá môi trường sử dụng trước khi chọn đầu nối (ẩm, bụi, nhiệt độ cao, rung lắc…).
• Bố trí layout PCB hợp lý: giữ khoảng cách an toàn giữa các lớp đồng khi dùng edge connector hoặc socket.
• Kết hợp cáp và đầu nối đồng bộ: tránh dùng cáp rẻ tiền với đầu nối cao cấp vì giảm hiệu quả bảo vệ.
• Kiểm tra sau gia công: test khả năng chống nước, chống rung, và kiểm tra tín hiệu bằng thiết bị chuyên dụng.
• Dự phòng cho bảo trì: chọn loại đầu nối dễ tháo lắp, có sẵn linh kiện thay thế để giảm thời gian downtime.

Những Mẫu Đầu Nối Được Bảo Vệ Nên Xem

Trên thị trường hiện nay có nhiều loại đầu nối bảo vệ phù hợp cho từng ứng dụng khác nhau. Một số mẫu phổ biến gồm:

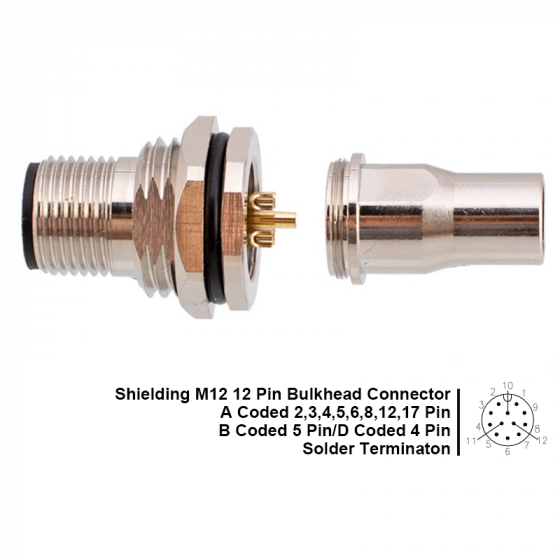

Đầu nối M12 chống nước

• Chuẩn IP67/IP68, thường dùng trong tự động hóa công nghiệp, robot, cảm biến.
• Có nhiều kiểu chân (3 pin, 4 pin, 8 pin…) và hỗ trợ cả truyền dữ liệu tốc độ cao (Ethernet, CANbus).

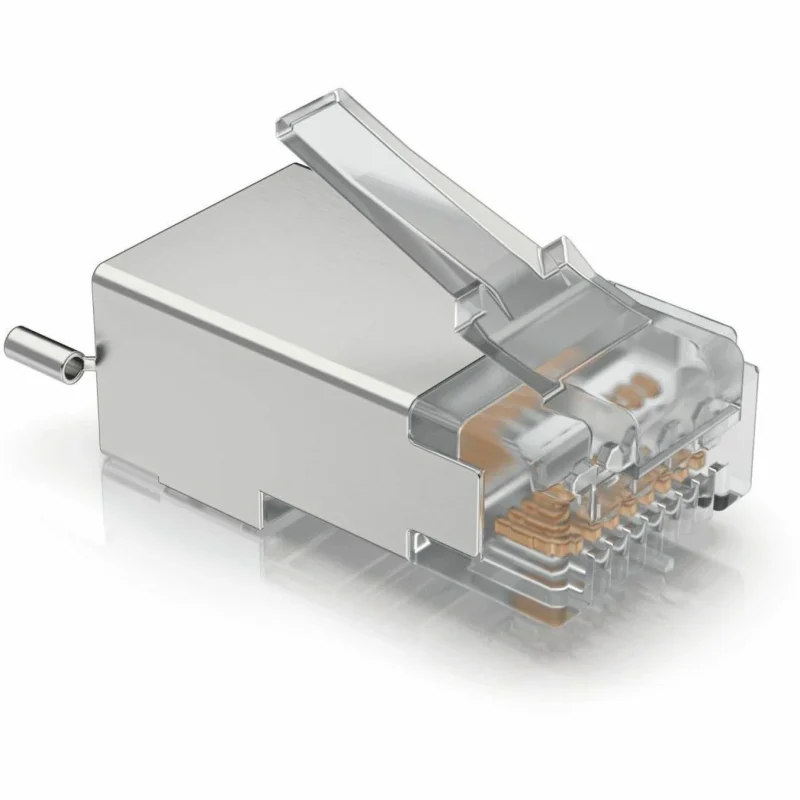

Đầu nối RJ45 công nghiệp (Ethernet chống nước)

• Dùng trong camera IP, trạm phát sóng, thiết bị mạng ngoài trời.
• Vỏ bọc chắc chắn, chống bụi và hơi ẩm, hỗ trợ tốc độ gigabit.

Đầu nối USB chống nước

• Thích hợp cho thiết bị cầm tay, máy đo công nghiệp, thiết bị y tế.
• Đảm bảo vẫn truyền dữ liệu và sạc ổn định ngay cả khi ở môi trường ẩm ướt.

Đầu nối Sub-D MIL-SPEC

• Ứng dụng trong hàng không, quân sự, thiết bị chính xác.
• Vỏ kim loại chắc chắn, khả năng chống rung và chống nhiễu EMI/RFI cao.

Đầu nối nguồn DC/IP67

• Dùng cho xe điện, bộ sạc ngoài trời, thiết bị năng lượng mặt trời.
• Thiết kế chống nước, chống bụi, đảm bảo dòng điện ổn định và an toàn.

👉 Khi lựa chọn, cần cân nhắc giữa môi trường sử dụng, chuẩn bảo vệ (IP/MIL-SPEC), loại tín hiệu (dữ liệu hay nguồn) để chọn được mẫu phù hợp nhất.

Kết Luận & Lời Khuyên

Đầu nối được bảo vệ đóng vai trò quan trọng trong việc đảm bảo tín hiệu ổn định, an toàn thiết bị và giảm thiểu rủi ro nhiễu điện từ (EMI/EMC). Tùy theo ứng dụng thực tế – từ nhà máy công nghiệp, thiết bị viễn thông ngoài trời cho đến thiết bị y tế nhạy cảm – việc chọn đúng loại đầu nối và triển khai đúng kỹ thuật sẽ quyết định đến hiệu quả vận hành lâu dài.

👉 Lời khuyên thực tế:

• Khi thiết kế hệ thống, hãy ưu tiên đầu nối có tính năng shielding tốt để giảm nhiễu.
• Luôn nối đất đúng chuẩn và kiểm tra khả năng chống ESD.
• Đừng tiết kiệm chi phí bằng cách dùng đầu nối kém chất lượng, vì rủi ro sửa chữa hay mất dữ liệu còn tốn kém hơn nhiều.
• Tham khảo các mẫu đầu nối từ những thương hiệu uy tín, có chứng nhận rõ ràng về an toàn và độ bền.

Nếu bạn đang thiết kế hoặc bảo trì hệ thống và cần tư vấn chọn loại đầu nối chống nhiễu phù hợp, hãy liên hệ với chúng tôi để được hỗ trợ chi tiết, giải pháp đúng với nhu cầu thực tế.
