Giới thiệu về Nguồn Dòng
Nguồn dòng (hay current source) là một thành phần trong mạch điện tử có khả năng cung cấp dòng điện cố định cho tải bất kể sự thay đổi của điện áp trên tải. Khác với nguồn điện áp (voltage source), nguồn dòng không tập trung vào việc duy trì điện áp cố định mà tập trung vào cung cấp dòng điện ổn định, đáp ứng các yêu cầu thiết yếu trong các mạch khuếch đại, cảm biến và vi mạch analog.
Vai trò của Nguồn Dòng trong Mạch Điện Tử
Nguồn dòng là thành phần quan trọng trong nhiều thiết kế mạch vì:
- Ổn định dòng điện qua tải: Các mạch cảm biến và khuếch đại yêu cầu nguồn dòng để duy trì dòng điện ổn định, đảm bảo tính chính xác của tín hiệu đầu ra.
- Kiểm soát và điều chỉnh dòng điện: Trong các mạch khuếch đại và mạch phân cực (biasing circuit), nguồn dòng giúp duy trì điều kiện hoạt động ổn định, không phụ thuộc vào các thay đổi về điện áp hoặc điện trở của tải.
- Cải thiện hiệu suất và độ tuyến tính của mạch: Đối với các mạch vi xử lý và vi mạch tích hợp, nguồn dòng có thể cải thiện độ tuyến tính của mạch và giảm thiểu nhiễu do dao động điện áp gây ra.
Tại sao cần quan tâm đến nhược điểm của nguồn dòng
Trong thiết kế và vận hành mạch, nguồn dòng không lý tưởng có thể gặp một số nhược điểm như:
- Giới hạn về điện áp: Nguồn dòng không thể duy trì dòng điện ổn định nếu điện áp nguồn thay đổi quá lớn, dẫn đến sai lệch dòng điện qua tải.
- Phụ thuộc vào điện trở tải: Trong trường hợp tải thay đổi, nguồn dòng có thể gặp khó khăn trong việc duy trì dòng điện cố định, ảnh hưởng đến hiệu suất và độ ổn định của mạch.
- Phức tạp và tiêu tốn không gian mạch: Các nguồn dòng ổn định yêu cầu thiết kế phức tạp hơn và có thể chiếm nhiều không gian trên bo mạch.
Những nhược điểm này ảnh hưởng đến hiệu suất và độ chính xác của mạch, nên cần được xem xét và khắc phục trong thiết kế mạch.
Nguyên lý Hoạt động của Nguồn Dòng
Nguồn dòng là thiết bị duy trì một dòng điện không đổi, bất kể điện áp tải thay đổi. Nguyên lý cơ bản của nguồn dòng là khả năng cung cấp một lượng dòng điện cố định cho tải, điều này có thể đạt được qua việc sử dụng các linh kiện bán dẫn như transistor hoặc vi mạch tích hợp chuyên dụng. Đặc điểm quan trọng của nguồn dòng là điện áp thay đổi để đáp ứng yêu cầu dòng điện cố định, thay vì giữ điện áp không đổi.
Cơ chế Hoạt động của Nguồn Dòng

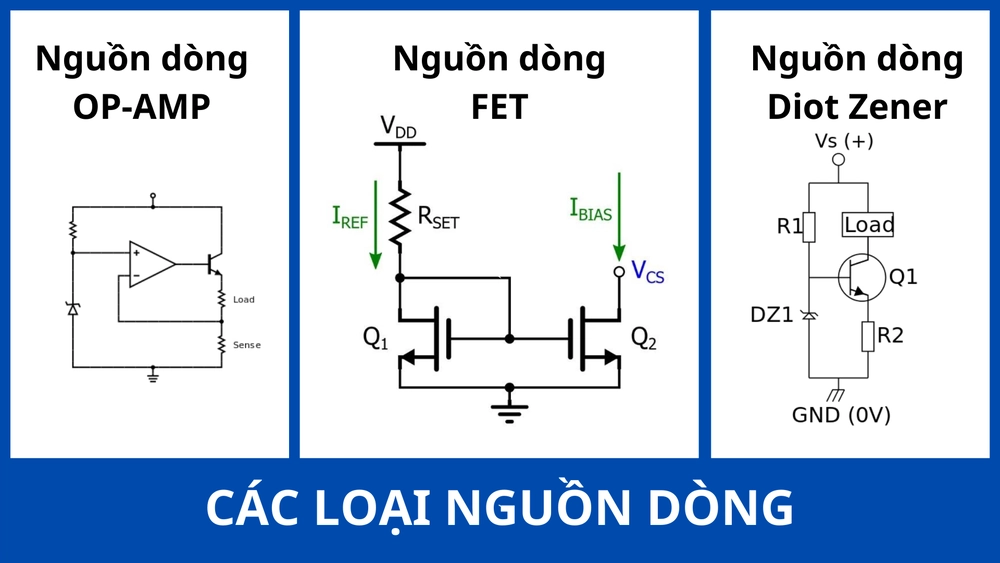

Trong các thiết kế phổ biến như nguồn dòng sử dụng transistor (cả BJT và MOSFET), dòng điện được thiết lập dựa trên đặc tính khuếch đại của transistor, khi đó dòng điện chạy qua tải phụ thuộc vào các yếu tố điều khiển tại cực base (BJT) hoặc cổng (MOSFET). Nói cách khác, dòng điện được kiểm soát bởi tín hiệu điều khiển và mạch hồi tiếp bên trong, giúp duy trì dòng điện cố định qua tải.
Ví dụ, trong mạch nguồn dòng sử dụng MOSFET, dòng điện qua tải được xác định bởi điện áp giữa cổng (gate) và cực nguồn (source) của MOSFET. Mạch hồi tiếp điều chỉnh để giữ dòng điện ổn định bất kể thay đổi điện áp trên tải, miễn là điện áp cung cấp đủ lớn để duy trì chế độ hoạt động mong muốn của MOSFET.

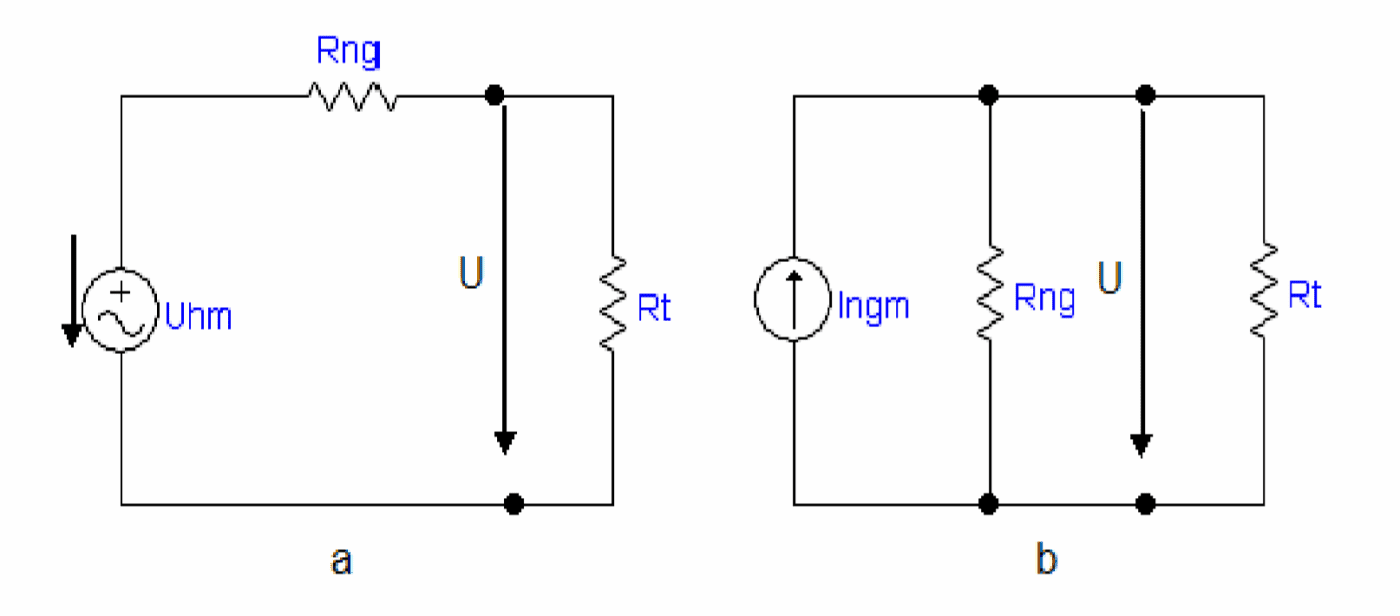

Sự Khác Biệt giữa Nguồn Dòng và Nguồn Áp
- Nguồn Dòng: Tập trung vào việc duy trì dòng điện cố định bất kể điện áp trên tải. Nguồn dòng cần một điện áp đủ cao để duy trì dòng điện cố định nếu điện trở tải tăng, nhưng đến một mức độ nhất định, điện áp cung cấp cũng có giới hạn.
- Nguồn Áp: Ngược lại, nguồn áp duy trì một điện áp không đổi bất kể dòng điện qua tải. Đây là loại nguồn phổ biến trong hầu hết các thiết bị tiêu dùng, cung cấp năng lượng ổn định cho các linh kiện điện tử.
| Đặc điểm | Nguồn Dòng | Nguồn Áp |
|---|---|---|
| Duy trì cố định | Dòng điện không đổi bất kể tải | Điện áp không đổi bất kể dòng tải |
| Phụ thuộc tải | Điện áp điều chỉnh theo tải | Dòng điện thay đổi theo tải |
| Ứng dụng | Mạch cảm biến, khuếch đại, mạch phân cực | Cấp nguồn cho mạch logic và thiết bị điện tử |
Nhược Điểm Phát Sinh từ Cơ Chế của Nguồn Dòng
Do nguyên lý duy trì dòng điện cố định, nguồn dòng có một số nhược điểm như:
- Giới hạn điện áp nguồn: Nếu tải cần quá nhiều điện áp để duy trì dòng điện, nguồn dòng có thể không hoạt động hiệu quả hoặc ngừng duy trì dòng điện cố định.
- Khả năng thích ứng kém với tải động: Nếu tải thay đổi đột ngột (như trong các mạch có tải cảm), nguồn dòng có thể gặp khó khăn trong việc duy trì dòng điện ổn định.
- Phức tạp trong thiết kế: Để đảm bảo nguồn dòng ổn định và chính xác, thiết kế cần phức tạp hơn, yêu cầu các mạch phản hồi và điều chỉnh.
Hiểu rõ nguyên lý hoạt động của nguồn dòng giúp người thiết kế mạch cân nhắc các yếu tố quan trọng khi chọn nguồn dòng, đảm bảo hệ thống hoạt động ổn định và chính xác.
Các Nhược Điểm Chính của Nguồn Dòng
Nguồn dòng mang lại nhiều lợi ích trong các ứng dụng điện tử, đặc biệt là khi cần dòng điện cố định. Tuy nhiên, nó cũng có những hạn chế đáng lưu ý trong thiết kế và vận hành, đặc biệt trong các trường hợp yêu cầu điện áp thấp, độ ổn định cao, và hiệu suất tối ưu.
1. Hạn Chế về Điện Áp Đầu Ra
Nguồn dòng yêu cầu một mức điện áp đầu ra tối thiểu để duy trì dòng điện cố định qua tải. Nếu điện áp không đủ lớn để đáp ứng các thay đổi về tải, dòng điện có thể không được duy trì ở mức mong muốn, gây ảnh hưởng đến hiệu suất của mạch. Điều này là một bất lợi lớn trong các mạch có yêu cầu điện áp thấp hoặc khi nguồn điện áp cung cấp có giới hạn.
Ví dụ, trong các mạch yêu cầu điện áp rất thấp để bảo vệ linh kiện, nguồn dòng có thể gặp khó khăn trong việc giữ dòng điện ổn định, làm giảm độ chính xác và hiệu quả của mạch.
2. Khả Năng Điều Chỉnh Kém
Nguồn dòng có khả năng điều chỉnh hạn chế khi có sự thay đổi bất thường ở tải hoặc môi trường xung quanh. Khi tải thay đổi, nguồn dòng có thể không phản ứng kịp để duy trì dòng điện ổn định, dẫn đến biến động dòng điện qua tải. Đặc biệt là trong các môi trường có nhiệt độ dao động mạnh, các yếu tố như độ nhạy nhiệt của linh kiện bán dẫn có thể làm giảm độ chính xác của nguồn dòng.
Những hạn chế trong khả năng điều chỉnh khiến nguồn dòng ít linh hoạt hơn trong các ứng dụng cần thay đổi nhanh hoặc thích ứng tốt với các thay đổi môi trường.
3. Độ Ổn Định Không Cao trong Một Số Trường Hợp
Độ ổn định của nguồn dòng có thể giảm khi làm việc với các tải có điện trở không ổn định hoặc biến đổi theo thời gian, như các cảm biến hoặc linh kiện nhiệt điện trở. Khi điện trở tải biến thiên, nguồn dòng có thể không đủ khả năng duy trì dòng điện cố định mà không gây biến đổi điện áp, dẫn đến tín hiệu không ổn định và hiệu suất mạch giảm.
Ngoài ra, trong các mạch có tải không tuyến tính, chẳng hạn như tải có tính chất cảm ứng hoặc dung kháng, nguồn dòng sẽ gặp khó khăn hơn trong việc duy trì dòng điện ổn định.
4. Hiệu Suất Thấp khi Sử Dụng trong Mạch Điện Áp Thấp
Nguồn dòng thường không hiệu quả khi sử dụng trong các mạch có yêu cầu điện áp thấp. Để duy trì dòng điện cố định, nguồn dòng cần tạo ra một điện áp đủ lớn để vượt qua điện trở tải. Khi điện áp tải thấp, phần lớn năng lượng có thể bị tiêu tán trong mạch điều chỉnh, gây lãng phí và làm giảm hiệu suất của hệ thống.
Ví dụ, trong các ứng dụng cần tối ưu hóa năng lượng như các thiết bị di động hoặc các mạch tiết kiệm điện năng, nguồn dòng có thể làm giảm thời gian hoạt động của thiết bị, gây lãng phí năng lượng và làm tăng nhiệt độ mạch, ảnh hưởng đến tuổi thọ linh kiện.
Tóm lại
Những nhược điểm trên cần được cân nhắc kỹ khi sử dụng nguồn dòng trong các ứng dụng đòi hỏi tính ổn định cao, điện áp thấp hoặc khi phải đối mặt với các điều kiện tải biến động. Hiểu rõ về những hạn chế này sẽ giúp các kỹ sư điện tử lựa chọn và tối ưu hóa các nguồn cấp dòng một cách hiệu quả trong thiết kế của mình.
Ứng Dụng Giới Hạn của Nguồn Dòng
Nguồn dòng có nhiều ứng dụng trong các lĩnh vực kỹ thuật đòi hỏi dòng điện cố định, nhưng trong nhiều trường hợp, nó không phải là lựa chọn tối ưu, đặc biệt đối với các hệ thống yêu cầu ổn định điện áp cao hoặc có tải biến động lớn.
1. Các Hệ Thống Yêu Cầu Ổn Định Điện Áp
Nguồn dòng không phù hợp với các hệ thống cần giữ điện áp ổn định như các mạch điều khiển, mạch logic, và các thiết bị dân dụng. Hầu hết các thiết bị điện tử tiêu dùng, như TV, tủ lạnh, và điện thoại di động, đều yêu cầu nguồn điện có điện áp không đổi để đảm bảo các linh kiện hoạt động đúng mức.
- Lý do: Nguồn dòng tập trung vào duy trì dòng điện cố định, không thể đảm bảo mức điện áp ổn định cho tải. Khi điện trở của tải thay đổi, điện áp đầu ra của nguồn dòng cũng thay đổi, gây ra sự dao động không mong muốn. Điều này ảnh hưởng đến hiệu suất và độ ổn định của thiết bị, đặc biệt là trong các mạch có linh kiện nhạy cảm với biến động điện áp.
2. Mạch với Tải Biến Đổi Nhiều
Trong các mạch có tải biến đổi thường xuyên, chẳng hạn như các mạch đèn LED, động cơ, hoặc các mạch có tải không ổn định như cảm biến, nguồn dòng thường không đáp ứng tốt. Những mạch này cần một nguồn có khả năng thích ứng linh hoạt với sự thay đổi của tải, trong khi nguồn dòng lại duy trì một dòng điện cố định và không thể phản ứng nhanh với các thay đổi của tải.
- Lý do: Sự thay đổi trong điện trở tải sẽ khiến điện áp đầu ra của nguồn dòng dao động mạnh, gây ra sự bất ổn trong mạch. Điều này đặc biệt quan trọng trong các mạch nhạy cảm như cảm biến hoặc hệ thống đo lường, nơi mà sự thay đổi nhỏ trong dòng hoặc điện áp cũng có thể ảnh hưởng đến độ chính xác của thiết bị.
3. Hạn Chế trong Các Thiết Bị Dân Dụng
Trong các thiết bị dân dụng và hệ thống công nghiệp thông thường, nguồn dòng ít được sử dụng vì các thiết bị này chủ yếu yêu cầu nguồn điện áp ổn định. Nguồn áp dễ dàng được thiết kế và tiết kiệm chi phí hơn, đồng thời phù hợp với các yêu cầu cơ bản của nhiều thiết bị dân dụng.
- Lý do: Nguồn dòng thường phức tạp hơn trong thiết kế và yêu cầu các linh kiện điều khiển đặc biệt để giữ dòng ổn định, làm tăng chi phí sản xuất. Đối với các ứng dụng dân dụng, việc sử dụng nguồn áp giúp đơn giản hóa thiết kế, giảm chi phí và đáp ứng yêu cầu sử dụng của người tiêu dùng một cách hiệu quả hơn.
4. Hạn Chế trong Các Ứng Dụng Tiết Kiệm Năng Lượng
Trong các mạch yêu cầu tiết kiệm năng lượng, chẳng hạn như các thiết bị đeo và các hệ thống cảm biến không dây, nguồn dòng thường không phải là lựa chọn lý tưởng. Vì nguồn dòng cần điện áp lớn để duy trì dòng điện cố định, nó có thể tiêu hao năng lượng lớn, gây lãng phí và làm giảm hiệu suất của các mạch tiết kiệm điện năng.
- Lý do: Khi áp dụng vào các thiết bị tiết kiệm năng lượng, nguồn dòng có thể tiêu tốn nhiều năng lượng trong mạch điều chỉnh, gây nóng linh kiện và giảm tuổi thọ thiết bị. Điều này khiến nguồn dòng trở thành lựa chọn ít khả thi trong các ứng dụng cần tối ưu hóa năng lượng.
Tóm lại
Do những giới hạn trên, nguồn dòng ít được sử dụng trong các thiết bị dân dụng và các ứng dụng yêu cầu tính ổn định về điện áp hoặc tiết kiệm năng lượng. Thay vào đó, các hệ thống này thường sử dụng nguồn áp, vừa đảm bảo tính ổn định vừa dễ thiết kế, giảm chi phí và tiết kiệm năng lượng cho thiết bị.
So Sánh Nguồn Dòng với Nguồn Áp (Nguồn Điện Thế)
Nguồn dòng và nguồn áp đều có vai trò thiết yếu trong các mạch điện tử, nhưng mỗi loại nguồn lại có các ưu và nhược điểm riêng biệt, phù hợp với từng mục đích ứng dụng khác nhau. Dưới đây là sự so sánh ngắn gọn để giúp bạn đọc hiểu khi nào nên chọn nguồn dòng và khi nào nên chọn nguồn áp.
1. Ưu và Nhược Điểm của Nguồn Dòng
Ưu điểm:
- Duy trì dòng điện ổn định ngay cả khi tải thay đổi.
- Hữu ích trong các mạch cần dòng điện không đổi như mạch điều khiển LED, mạch sạc pin, và các mạch cảm biến.
Nhược điểm:
- Không đảm bảo điện áp ổn định, vì vậy không phù hợp với các mạch cần điện áp cố định.
- Kém hiệu quả trong các ứng dụng đòi hỏi điện áp thấp, có thể gây lãng phí năng lượng và giảm hiệu suất.
2. Ưu và Nhược Điểm của Nguồn Áp
Ưu điểm:
- Duy trì điện áp cố định, rất phù hợp với các mạch logic, mạch vi xử lý, và các thiết bị dân dụng.
- Dễ thiết kế, tiết kiệm chi phí và tiêu thụ ít năng lượng hơn trong các mạch có tải ổn định.
Nhược điểm:
- Không giữ được dòng điện cố định khi tải thay đổi, nên không thích hợp với các ứng dụng cần dòng điện ổn định cao.
- Ít hiệu quả trong các mạch yêu cầu sự thay đổi linh hoạt về dòng điện.
3. Khi Nào Nên Chọn Nguồn Dòng và Khi Nào Nên Chọn Nguồn Áp
- Nguồn Dòng: Thích hợp cho các ứng dụng yêu cầu dòng điện ổn định như mạch cảm biến, mạch điều khiển đèn LED, và các mạch cần kiểm soát dòng điện.
- Nguồn Áp: Phù hợp cho các mạch yêu cầu điện áp cố định như mạch logic, mạch vi xử lý, và các thiết bị điện tử dân dụng, nơi điện áp ổn định là quan trọng nhất.
4. Ví Dụ Ứng Dụng Nguồn Áp Vượt Trội Hơn Nguồn Dòng
Trong các thiết bị như điện thoại, TV, và máy tính, các linh kiện yêu cầu một mức điện áp cố định để hoạt động ổn định. Nếu sử dụng nguồn dòng trong các trường hợp này, sự thay đổi của tải có thể làm điện áp đầu ra dao động, gây ảnh hưởng đến hiệu suất và độ bền của thiết bị. Vì vậy, nguồn áp là lựa chọn vượt trội hơn để đảm bảo các linh kiện hoạt động hiệu quả và ổn định.
Tóm lại, nguồn dòng và nguồn áp đều quan trọng và cần được lựa chọn cẩn thận theo yêu cầu của từng ứng dụng để tối ưu hóa hiệu suất và tuổi thọ của mạch.
Kết Luận
Tóm Tắt Các Nhược Điểm Chính của Nguồn Dòng
Nguồn dòng có nhiều lợi ích khi cung cấp dòng điện ổn định cho các mạch điện tử, tuy nhiên, nó cũng gặp một số nhược điểm lớn:
- Hạn chế về điện áp đầu ra: Cần có điện áp đủ cao để duy trì dòng điện không đổi, làm cho nguồn dòng không hiệu quả trong các mạch điện áp thấp.
- Khả năng điều chỉnh kém: Khó duy trì dòng điện ổn định khi tải thay đổi hoặc môi trường biến động.
- Độ ổn định không cao: Đặc biệt trong các mạch có tải không ổn định hoặc điện trở thay đổi, nguồn dòng có thể gây ra sự dao động không mong muốn trong mạch.
- Hiệu suất thấp trong mạch điện áp thấp: Có thể gây lãng phí năng lượng khi sử dụng trong các mạch không cần dòng điện cố định.
Đề Xuất Cách Khắc Phục hoặc Hạn Chế Nhược Điểm
- Sử Dụng Kết Hợp Nguồn Dòng và Nguồn Áp: Trong các ứng dụng yêu cầu cả dòng điện và điện áp ổn định, có thể sử dụng mạch lai kết hợp cả nguồn dòng và nguồn áp. Điều này giúp duy trì sự ổn định của dòng điện trong khi vẫn đảm bảo điện áp không đổi cho tải.

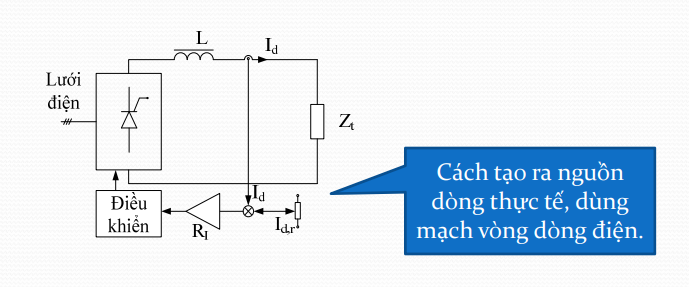

- Tăng Cường Điều Khiển Phản Hồi: Thêm mạch phản hồi vào nguồn dòng có thể giúp ổn định dòng điện khi tải thay đổi. Các mạch phản hồi này có thể tự động điều chỉnh dòng để bù đắp các biến động từ tải, giúp tăng độ ổn định.
- Sử Dụng Bộ Chuyển Đổi Điện Áp Linh Hoạt: Trong các hệ thống có yêu cầu điện áp thấp, có thể sử dụng các bộ chuyển đổi điện áp để duy trì dòng điện không đổi mà không làm mất hiệu suất năng lượng.
- Thiết Kế Nguồn Dòng Đa Cấp (Multistage Current Sources): Đối với các mạch yêu cầu điện áp thấp nhưng vẫn cần dòng điện cố định, nguồn dòng đa cấp giúp phân phối đều dòng điện theo các cấp khác nhau, giảm sự thất thoát và giúp tối ưu hóa hiệu suất năng lượng.
Kết Luận Chung
Mặc dù nguồn dòng có những nhược điểm nhất định, nhưng với các kỹ thuật điều khiển và thiết kế cải tiến, những hạn chế này có thể được khắc phục hoặc giảm thiểu trong thiết kế mạch. Việc lựa chọn nguồn phù hợp và tối ưu hóa thiết kế có thể giúp tăng cường độ ổn định và hiệu quả cho hệ thống điện tử.
